Профильная рейка 2000x35x18 (CML3518P2000FS) | 1104500 OBO Bettermann

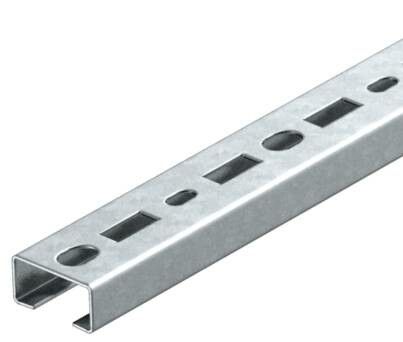

Рейка профильная С-образная 35х18 L2000 от OBO BETTERMANN - это металлический направляющий элемент из оцинкованной стали, предназначенный для фиксации кабельных систем и создания прочных подвесных конструкций. Артикул CML3518P2000FS обеспечивает совместимость с комплектующими серии LKS, что упрощает сборку шинопроводов и кабельных трасс.

Назначение и область применения

Рейка профильная С-образная 35х18 L2000 применяется для монтажа кабельных систем с использованием зажимных скоб с прямоугольной лапкой. Она служит основой для подвесных конструкций, на которые крепятся кабели, провода и другие элементы электропроводки. Подходит для установки внутри помещений - в производственных цехах, серверных, распределительных щитах и на технологических линиях.

Технические характеристики

• Тип изделия: Шина
• Материал: Сталь с оцинкованным покрытием - защищает от коррозии
• Форма профиля: С-образный - позволяет легко фиксировать крепления с двух сторон
• Габариты: 35 мм высота × 18 мм ширина, длина 2000 мм
• Толщина стенки: 1.25 мм - обеспечивает достаточную жёсткость при минимальном весе
• Ширина слота: 17 мм - идеально подходит для стандартных зажимных скоб
• Перфорация: Только задняя сторона - для крепления к стенам, потолкам или другим поверхностям через отверстия
• Момент инерции Iz: 1.807 см⁴ - показатель устойчивости к изгибу при нагрузках
• Огнестойкость: Да - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Рейка профильная С-образная 35х18 L2000 совместима со всеми зажимными скобами серии LKS от OBO BETTERMANN, особенно с моделями с прямоугольной лапкой. Для монтажа используются саморезы или анкерные болты через перфорацию на задней поверхности. Установка возможна на вертикальные и горизонтальные поверхности - стены, балки, потолочные плиты. Рекомендуется соблюдать шаг крепления не более 1,5 метра для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Оцинкованное покрытие снижает риск коррозии и продлевает срок службы даже в условиях повышенной влажности. Продукция сертифицирована в рамках системы качества OBO BETTERMANN и соответствует европейским нормам для электромонтажных систем.

Преимущества

• Высокая механическая прочность за счёт толщины стенки 1.25 мм и формы С-профиля
• Удобство монтажа - одинаково хорошо работает как на стене, так и на потолке
• Совместимость с широким спектром крепёжных элементов серии LKS
• Защита от коррозии - оцинкование гарантирует долгий срок службы без обслуживания
• Поддержка массовой прокладки кабелей - одна рейка заменяет несколько точечных креплений

Ограничения применения

Не предназначен для наружной эксплуатации - несмотря на оцинковку, длительное воздействие осадков и УФ-лучей может снизить срок службы. Не рекомендуется использовать как несущую конструкцию для тяжёлых оборудования (например, силовых шинопроводов свыше 50 кг/м). Максимальная нагрузка зависит от шага крепления и типа крепёжа - необходимо рассчитывать согласно проектным данным.

Примеры использования

• Фиксация кабелей управления на автоматизированных линиях производства
• Подвеска сигнальных и слаботочных сетей в серверных помещениях
• Обустройство кабельных трасс в распределительных пунктах и электрощитовых
• Монтаж кабелей на потолке в офисных и административных зданиях

Практические советы

• При заказе учтите, что длина рейки - 2000 мм; при необходимости можно резать обычными ножницами по металлу
• Выбирайте зажимные скобы с точно подходящей шириной лапки - 17 мм слота требуют соответствующих креплений
• Для длинных участков используйте несколько реек с перекрытием и соединением по технологии LKS - это сохранит целостность трассы
• Проверьте перед монтажом наличие всех необходимых крепёжных деталей - они не входят в комплект рейки
• Артикул CML3518P2000FS является частью серии LKS - все остальные элементы этой серии (скобы, переходники, кронштейны) будут работать с ней без адаптеров
