Профильная рейка 500x35x18 (CML3518P0500FS) | 1104306 OBO Bettermann

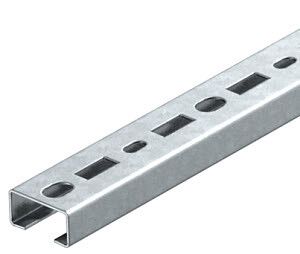

Профильная рейка 500x35x18 мм от OBO BETTERMANN - это легкая, огнестойкая металлическая направляющая с задней перфорацией и шлицем 17 мм, предназначенная для точного крепления оборудования на стенках распределительных щитов и корпусов. Артикул CML3518P0500FS из серии VBS обеспечивает надежную фиксацию компонентов без сварки.

Назначение и область применения

Профильная рейка 500x35x18 мм используется для монтажа устройств внутри электрощитов, шкафов управления и автоматических систем. Подходит для установки модульных элементов: автоматических выключателей, реле, контакторов, DIN-рейки и других комплектующих, которые крепятся через болты или специальные кронштейны. Благодаря перфорации и шлицу, её можно использовать там, где требуется гибкое расположение креплений - например, в нестандартных сборках или при замене оборудования.

Технические характеристики

• Размеры: длина 500 мм, высота 35 мм, толщина 18 мм
• Форма профиля: С-образный (С-профиль)
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в условиях повышенной влажности
• Толщина стали: 1.25 мм - достаточна для жесткости при нагрузках до 10 кг на один крепёжный элемент
• Перфорация: задняя поверхность с рядами отверстий - позволяет фиксировать рейку саморезами или анкерами прямо к стенке шкафа
• Ширина шлица: 17 мм - идеально совпадает с типичными крепёжными планками и зажимами для оборудования
• Момент инерции: 1.807 см⁴ - указывает на устойчивость к прогибу при равномерном распределении нагрузки
• Огнестойкость: да - соответствует требованиям к материалам в электроустановках согласно нормам IEC 61439

Совместимость и монтаж

Профильная рейка 500x35x18 мм совместима с большинством стандартных крепёжных элементов, используемых в электромонтаже: болтами M4–M6, кронштейнами типа “U” и адаптерами для DIN-рейки. Для монтажа рекомендуется использовать саморезы по металлу длиной 8–12 мм, закручиваемые в перфорированные отверстия на тыльной стороне. Шлиц 17 мм позволяет легко зафиксировать оборудование с помощью болтовых зажимов - достаточно просверлить отверстие под болт и затянуть его в шлиц. Устанавливается горизонтально или вертикально в зависимости от компоновки шкафа.

Безопасность и стандарты

Профильная рейка выполнена из материалов, соответствующих европейским стандартам безопасности для электротехнических изделий. Огнестойкость подтверждает соответствие требованиям IEC 61439 и EN 60204-1. Цинковое покрытие снижает риск возникновения коррозии даже в помещениях с повышенной влажностью, что важно для долговечности системы. Материал не содержит токсичных веществ и безопасен при работе в закрытых помещениях.

Преимущества

• Не требует сварки - монтаж выполняется механическими средствами
• Удобство регулировки положения оборудования благодаря перфорации и шлицу
• Высокая прочность при минимальном весе - удобно транспортировать и хранить
• Цинкование увеличивает срок службы в агрессивных средах
• Поддерживает стандартизированную компоновку - совместима с продукцией других производителей

Ограничения применения

Профильная рейка 500x35x18 мм не предназначена для наружной установки без защиты от осадков. Не следует использовать в местах с постоянным воздействием открытого пламени или температур выше +80 C. Также она не подходит для крепления тяжелых силовых агрегатов массой более 15 кг - для таких задач нужны усиленные рамы или основания. Нельзя применять в качестве несущего элемента в конструкциях с динамическими нагрузками (вибрации, удары).

Примеры использования

• Крепление DIN-реек внутри распределительных щитов 19" и 21"
• Фиксация терморегуляторов, контроллеров PLC и преобразователей частоты
• Монтаж световой сигнализации и кнопочных постов в панелях управления
• Изготовление нестандартных крепёжных платформ для автономных систем
• Альтернатива сварному каркасу в ремонтных работах

Практические советы

• При монтаже проверьте, чтобы перфорация была обращена к внутренней стенке шкафа - так крепёж будет менее заметен и защищен от внешних повреждений
• Для максимальной жесткости устанавливайте рейку с шагом крепления не более 300 мм
• Если нужна длинная линия крепления - несколько реек можно состыковать по длине, соблюдая совмещение шлица
• При использовании в цехах с пылью или маслом периодически протирайте шлиц от загрязнений - это сохраняет возможность свободного перемещения крепёжных элементов
• Артикул CML3518P0500FS от OBO BETTERMANN имеет четко документированную совместимость с другими элементами серии VBS - лучше использовать комплектующие одной серии для гарантии совпадения размеров и качества
