Профильная рейка 600x35x18 (AML3518P0600FT) | 1119684 OBO Bettermann

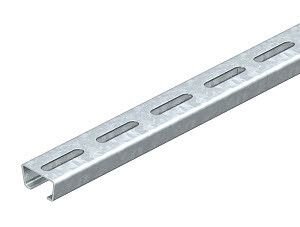

Профиль перфорированный 35х18 L600 1.5мм горизонтальный оцинкованный от OBO BETTERMANN - это прочная C-образная рейка для фиксации кабельных систем и создания подвесных конструкций. Артикул 1119684 предназначен для надежного монтажа в промышленных и коммерческих объектах, где требуется жесткая база для крепления кабелей и оборудования.

Назначение и область применения

Профиль перфорированный 35х18 L600 1.5мм горизонтальный оцинкованный применяется как основа для системы крепления кабелей. Его используют совместно со зажимными скобами с прямоугольной лапкой - они захватывают профиль и удерживают провода. Также профиль служит подвесной конструкцией для кабельных трасс, каналов и распределительных шкафов. Подходит для установки на потолках, стенах и в технологических нишах.

Технические характеристики

• Размеры: 35×18 мм - высота и ширина поперечного сечения;
• Длина: 600 мм;
• Толщина стенки: 1,5 мм - обеспечивает достаточную жесткость при минимальном весе;
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в условиях повышенной влажности;
• Перфорация: задняя сторона с отверстиями - позволяет крепить профиль саморезами или анкерами через перфорацию;
• Ширина слота: 16,5 мм - оптимальный размер для захвата стандартных зажимных скоб;
• Момент инерции: 1,8384 см⁴ - показатель устойчивости к изгибу, важен при длинных пролетах;
• Тип: AML3518P0600FT - внутренний код производителя, соответствует серии VBS.

Совместимость и монтаж

Профиль перфорированный 35х18 L600 1.5мм горизонтальный оцинкованный совместим с зажимными скобами OBO Bettermann серии VBS, имеющими прямоугольную лапку. Крепление выполняется через перфорацию на задней стороне: сверлятся отверстия под дюбели или саморезы, профиль фиксируется к поверхности. Установка возможна на бетон, кирпич, металлический каркас. Для сборки трасс рекомендуется использовать крепеж с шагом не более 1,2 м - особенно при нагрузке на кабели.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм для кабельных систем. Горячее цинкование обеспечивает долговечность в соответствии с ISO 1461. Профиль не содержит токсичных материалов и безопасен для работы в закрытых помещениях.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и форме C-профиля;
• Устойчивость к коррозии - цинкование сохраняет целостность даже в сырых средах;
• Легко монтировать: перфорация позволяет крепить без предварительной подготовки поверхности;
• Поддерживает стандартизированные комплектующие OBO Bettermann - снижает риск несовместимости;
• Экономит время: один профиль заменяет несколько точечных креплений.

Ограничения применения

Не предназначается для несущих конструкций, воспринимающих значительные динамические нагрузки. Не следует использовать в агрессивных химических средах (например, в кислотных производствах) - цинкование не выдерживает длительного воздействия кислот и щелочей. Максимальная температура эксплуатации - до +70 C; выше этого значения возможно изменение свойств покрытия.

Примеры использования

• Крепление кабельных лотков в серверных помещениях;
• Подвеска кабельных трасс в производственных цехах;
• Фиксация силовых и слаботочных кабелей в офисных зданиях;
• Сборка каркаса для распределительных щитов в условиях ограниченного пространства.

Практические советы

• При монтаже на бетон используйте анкерные болты M6–M8 - это гарантирует устойчивость при нагрузке;
• Учитывайте посадочный диаметр зажимных скоб: он рассчитан под ширину слота 16,5 мм - другие скобы могут не зафиксироваться;
• Для длинных участков (>3 м) добавьте промежуточные опоры - момент инерции 1,8384 см⁴ допускает прогиб при больших пролетах;
• Проверяйте соответствие типа AML3518P0600FT при заказе - это исключает путаницу с аналогичными профилями других серий;
• Храните профили в сухом месте - хотя цинкование защищает, длительное воздействие влаги может вызвать белый налет (не влияющий на функциональность).
