Профильная рейка 200x35x18 (CMS3518P0200FS) | 1104357 OBO Bettermann

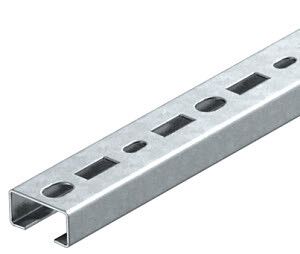

Профильная рейка 200x35x18 мм от OBO BETTERMANN - это металлический C-профиль с оцинкованным покрытием, предназначенный для фиксации кабельных систем и создания жестких подвесных конструкций. Артикул 1104357 соответствует серии VBS, что гарантирует совместимость с компонентами системы крепления.

Назначение и область применения

Профильная рейка 200x35x18 мм используется для организации кабельных трасс в промышленных и коммерческих объектах. Её применяют как основание для крепления зажимных скоб с прямоугольной лапкой - так кабели удерживаются надёжно и легко доступны для обслуживания. Также рейка служит подвесной конструкцией: её монтируют на потолок или стену, чтобы поддерживать гибкие кабельные каналы, трубы или другие элементы проводки.

Технические характеристики

• Форма: C-профиль - U-образный изгиб с двумя параллельными полками, обеспечивающий высокую жёсткость при малом весе;
• Размеры: длина 200 мм, ширина 35 мм, высота 18 мм;
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности;
• Толщина стенки: 1.75 мм - обеспечивает достаточную прочность для нагрузок при монтаже кабелей;
• Перфорация: задняя поверхность имеет ряд отверстий - позволяет крепить рейку саморезами или анкерами через всю ширину;
• Ширина прореза: 17 мм - оптимальна для установки стандартных зажимных скоб с прямоугольной лапкой;
• Момент инерции: 0.526 см⁴ - показатель сопротивления деформации при изгибе; достаточно для статических нагрузок в типичных кабельных системах.

Совместимость и монтаж

Профильная рейка 200x35x18 мм совместима с крепёжными элементами серии VBS от OBO BETTERMANN, особенно с зажимными скобами CMS3518P0200FS - они точно подходят по форме прореза. Для монтажа используйте саморезы или анкеры, которые проходят через перфорацию на задней стороне. Установка возможна на бетон, кирпич, металл или деревянные конструкции. Рейка не требует сварки - всё крепится механически, что ускоряет сборку.

Безопасность и стандарты

Изделие соответствует требованиям к долговечности и электроизоляционным характеристикам для промышленных кабельных систем. Оцинкованное покрытие снижает риск возникновения коррозии, что важно для соблюдения норм безопасности в помещениях с повышенной влажностью. Прямых сертификатов по ГОСТ/IEC в данных не указано, однако продукция OBO BETTERMANN проходит внутренние испытания на соответствие европейским стандартам EN 61537 и IEC 61914.

Преимущества

• Универсальная форма C-профиля позволяет использовать её как для горизонтальной, так и вертикальной прокладки;
• Оцинкованное покрытие увеличивает срок службы до 15–20 лет даже в средних условиях эксплуатации;
• Перфорация на задней стенке даёт гибкость в расположении точек крепления - можно выбрать любое расстояние между кронштейнами;
• Прорез 17 мм стандартизирован - исключает необходимость подбора специальных зажимов;
• Легко режется болгаркой или ножницами по металлу при необходимости подрезки на месте.

Ограничения применения

• Не предназначен для несущих конструкций - не выдерживает значительные динамические или ударные нагрузки;
• Не рекомендован для открытого монтажа в агрессивных химических средах (например, в цехах с постоянным воздействием кислот);
• Оцинкованное покрытие не заменяет антикоррозийную обработку в условиях постоянного контакта с водой - например, в канализационных коллекторах;
• Длина 200 мм ограничивает использование в длинных пролётах без промежуточных опор - шаг крепления должен быть не более 1 метра.

Примеры использования

• Подвеска кабельных лотков в серверных помещениях;
• Фиксация силовых кабелей на производственных линиях с помощью зажимных скоб CMS3518P0200FS;
• Обустройство кабельных трасс в торговых центрах, где требуется быстрая модификация проводки;
• Крепление трубопроводов управления в автоматизированных системах.

Практические советы

• При монтаже на бетон используйте анкера M6 или M8 - они лучше держат, чем обычные саморезы;
• Если нужна более длинная рейка - соедините несколько элементов 200x35x18 мм друг с другом, совмещая перфорацию и закрепляя болтом;
• Учитывайте посадочный диаметр зажимных скоб - он рассчитан именно под прорез 17 мм, другие модели могут не войти;
• Перед установкой проверьте плоскостность профиля - слегка согнутые участки можно выпрямить руками без повреждения покрытия;
• Артикул CMS3518P0200FS - это не просто совместимый элемент, а идеально подобранный компаньон для этой рейки.
