Профильная рейка 1000x30x15 (CM3015P1000FT) | 1109863 OBO Bettermann

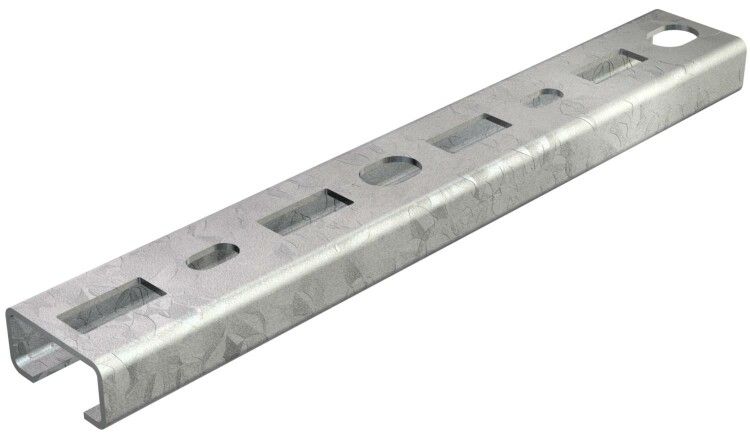

Профильная рейка 1000x30x15 мм (длина 1 м) от OBO BETTERMANN — это перфорированная стальная шина с C-образным профилем, предназначенная для крепления оборудования на панелях, щитах и рамах. Артикул CM3015P1000FT обеспечивает надёжную основу для сборки распределительных устройств и автоматизации объектов.

Назначение и область применения

Профильная рейка 1000x30x15 мм (длина 1 м) используется как монтажный элемент для фиксации аппаратуры: автоматических выключателей, контакторов, реле, трансформаторов, кабельных каналов и других компонентов. Подходит для установки внутри электрощитов, панелей управления, стоек серверов и промышленных рам. Шлиц 16 мм позволяет легко крепить кронштейны, хомуты и крепёж с соответствующими захватами — без сверления.

Технические характеристики

• Размеры: длина 1000 мм, высота 30 мм, глубина 15 мм
• Материал: сталь с горячим цинкованием
• Толщина стенки: 1,5 мм
• Тип профиля: S-профиль (C-образный)
• Ширина шлица: 16 мм
• Момент инерции: 1,2156 см⁴ — показатель жесткости при изгибе
• Покрытие: горячий цинк — устойчиво к коррозии даже в агрессивной среде
• Артикул: CM3015P1000FT

Совместимость и монтаж

Профильная рейка 1000x30x15 мм (длина 1 м) совместима с крепежом стандарта DIN EN 60715, включая болты M4–M6, самонарезающие винты и специальные зажимы с зацепом 16 мм. Монтаж осуществляется путём закрепления рейки на поверхности с помощью саморезов, заклепок или крепёжных уголков. Для точного расположения рекомендуется использовать разметку с шагом 200–400 мм. Установка возможна как вертикально, так и горизонтально — в зависимости от нагрузки и габаритов оборудования.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 61439 (стандарт для распределительных устройств) и ISO 1461 (горячее цинкование). Покрытие обеспечивает долговременную защиту от коррозии, что важно для работы в условиях повышенной влажности, пыли или температурных колебаний. Напряжение и ток не влияют на саму рейку — она является исключительно механическим крепёжным элементом.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и C-образному профилю
• Удобство монтажа: крепление без сверления — достаточно вставить крепёж в шлиц 16 мм
• Защита от коррозии: горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с гальванизацией
• Стандартизированный формат: совместима с большинством промышленных крепёжных систем
• Легко режется и модифицируется: можно отпилить до нужной длины без потери функциональности

Ограничения применения

Профильная рейка 1000x30x15 мм (длина 1 м) не предназначена для передачи электроэнергии — не используйте её как токоведущую шину. Не применяйте в условиях постоянного воздействия открытого пламени или агрессивных химикатов (например, кислот, щелочей). Максимальная нагрузка на один крепёж зависит от типа крепления; при больших весах (более 15 кг/метр) требуется усиление через дополнительные опоры.

Примеры использования

• Крепление автоматических выключателей в распределительном щите
• Фиксация терморегуляторов и контроллеров на панелях станков
• Установка кабельных лотков и кабельных каналов в промышленных корпусах
• Сборка рам для серверов и коммуникационного оборудования
• Монтаж светильников и датчиков в помещениях с высокой влажностью (цеха, теплицы, парниковые комплексы)

Практические советы

• При нарезке рейки используйте ножницы по металлу или углошлифовальную машину — после реза удалите острые кромки
• Не забудьте проверить посадочный размер крепежа: он должен точно входить в шлиц 16 мм
• Для длинных участков (>2 м) рекомендуется устанавливать поддерживающие кронштейны каждые 1,2–1,5 м
• При использовании в холодных условиях (ниже –20°C) убедитесь, что крепёж не становится хрупким — выбирайте стальной, а не пластиковый
• Артикул CM3015P1000FT часто заказывают в комплекте с крепёжными планками и зажимами — это снижает время сборки
