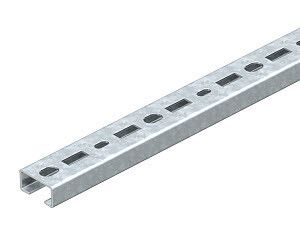

Профильная рейка 700x30x15 (CM3015P0700FT) | 1109839 OBO Bettermann

Профильная рейка 700x30x15 мм от OBO BETTERMANN - это металлический элемент для жесткого крепления оборудования на стенках шкафов, панелей и рам. Артикул 1109839 относится к серии VBS и используется там, где нужна надежная фиксация с возможностью регулировки положения крепежа.

Назначение и область применения

Профильная рейка 700x30x15 мм предназначена для монтажа устройств автоматизации, распределительных коробок, модульных компонентов и других элементов внутри электрощитов, панелей управления и технологических стоек. Подходит для установки на вертикальных и горизонтальных поверхностях. Благодаря перфорации и шлицу позволяет легко фиксировать болты, гайки и кронштейны в любом месте профиля - без сверления дополнительных отверстий.

Технические характеристики

• Размеры: длина 700 мм, высота 30 мм, толщина 15 мм
• Материал: сталь с горячим цинкованием - устойчивость к коррозии даже во влажной среде
• Толщина стенки: 1.5 мм - обеспечивает достаточную жесткость при нагрузках до 15–20 кг на один метр
• Форма профиля: C-образный - внутренний канал для зацепления крепежа
• Ширина прореза: 16 мм - идеально подходит для стандартных болтов M6 и M8 с головкой типа “бабочка”
• Момент инерции: 1.2156 см⁴ - показатель устойчивости к изгибу при равномерной нагрузке
• Перфорация: задняя поверхность с рядами отверстий - позволяет закрепить рейку саморезами или анкерами прямо через профиль
• Артикул: CM3015P0700FT - уникальный код производителя для точного заказа запчастей

Совместимость и монтаж

Профильная рейка совместима с крепежом серии VBS от OBO BETTERMANN: болтами с гайками-барашками, хомутиками и кронштейнами с зажимными механизмами. Для монтажа используйте саморезы по металлу диаметром 3–4 мм - они проходят через перфорацию на тыльной стороне без предварительного сверления. Установите рейку на плоскую поверхность, выровняйте по уровню и затяните крепежи равномерно. Не допускайте перегрузки - максимальная нагрузка на одну рейку составляет около 20 кг при равномерном распределении веса.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 для крепежных систем в электрооборудовании. Горячее цинкование обеспечивает соответствие классу защиты Corrosion Resistance Class III по DIN EN ISO 1461. Продукция сертифицирована для работы в помещениях с повышенной влажностью и температурным диапазоном от –25C до +70C.

Преимущества

• Не требует дополнительного сверления при установке крепежа - все отверстия уже есть в профиле
• Высокая механическая прочность благодаря толщине 1.5 мм и C-образному сечению
• Цинковое покрытие защищает от ржавчины - срок службы увеличен на 5–7 лет по сравнению с некрасочными аналогами
• Универсальная форма - можно использовать как вертикальную направляющую или горизонтальный крепежный элемент
• Поддерживается всей серией VBS - легко заменить или дополнить другими элементами системы

Ограничения применения

• Не предназначен для наружной эксплуатации - хотя цинкование защищает от влаги, длительное воздействие осадков и УФ-лучей снижает долговечность
• Не рекомендовано применять в условиях постоянных ударных нагрузок или вибраций выше 10 Гц - возможна деформация профиля
• Не подходит для крепления тяжелых силовых аппаратов массой более 25 кг без дополнительной опоры
• Ширина прореза 16 мм исключает использование крупных болтов M10 и выше - требуется проверка совместимости крепежа перед монтажом

Примеры использования

• Крепление модульных реле и контакторов в щитах автоматики
• Фиксация терморегуляторов, контроллеров PLC и преобразователей частоты
• Установка кабельных каналов и трасс внутри распределительных шкафов
• Монтаж световых сигнализаторов и кнопочных постов на панелях управления
• Создание адаптерных платформ для нестандартного оборудования в промышленных корпусах

Практические советы

• При использовании нескольких реек на одной стенке - соблюдайте шаг между ними не менее 150 мм для равномерного распределения нагрузки
• Для удобства сборки используйте крепеж с гайками-барашками - позволяют регулировать положение устройства без инструментов
• Если рейка будет нагружена неравномерно - усиливайте ее дополнительными уголками или боковыми опорами
• Проверьте, что перфорированные отверстия на задней стороне точно совпадают с местом крепления - иначе возникнет перекос
• При необходимости удлинения - две рейки можно состыковать встык, но не забудьте укрепить место соединения двумя крепежами с каждой стороны
