Проходка круглая нержавеющая D200х70 мм с проёмом 120х120 - DXF3126 ДКС

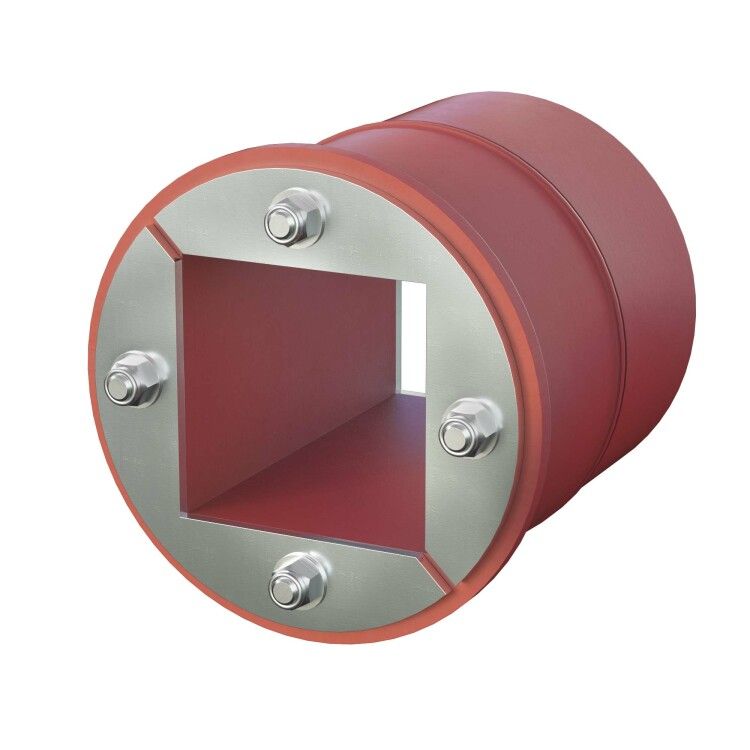

Проходка круглая, нержавеющая сталь, D200х70 мм с проёмом 120х120 мм, DKC, ГСИ - это модульная противопожарная проходка из нержавеющей стали, предназначенная для безопасной прокладки кабелей и труб через огнеупорные перегородки. Артикул dxf3126 соответствует серии Vulcan и обеспечивает герметичность и огнестойкость при групповой прокладке.

Назначение и область применения

Проходка круглая, нержавеющая сталь, D200х70 мм с проёмом 120х120 мм, DKC, ГСИ используется для прохождения пучков кабелей, трубопроводов или гофр через стены, перекрытия и другие огнестойкие конструкции. Применяется в объектах с повышенными требованиями к пожарной безопасности: промышленные цеха, серверные, энергообъекты, транспортные терминалы. Подходит для установки в бетонные, кирпичные и металлические перегородки.

Технические характеристики

• Внешний диаметр: 200 мм - позволяет установить проходку в отверстие такого же размера;
• Толщина: 70 мм - определяет глубину монтажа в перегородке;
• Форма: круглая - совместима с цилиндрическими отверстиями;
• Размер внутреннего проёма: 120×120 мм - свободное пространство для прокладки кабелей или труб внутри;
• Материал: нержавеющая сталь - устойчивость к коррозии, долгий срок службы в агрессивных средах;
• Исполнение: модульная противопожарная перегородка - требует комплектации специальными вставками для обеспечения огнестойкости.

Совместимость и монтаж

Проходка круглая, нержавеющая сталь, D200х70 мм с проёмом 120х120 мм, DKC, ГСИ не является готовым решением - требуется установка дополнительных элементов. Для достижения нужного класса огнестойкости необходимо использовать совместимые огнепреграждающие вставки (например, минеральные маты или пеностекло) и фиксирующие кольца. Монтаж выполняется путём вставки проходки в подготовленное отверстие, последующего заполнения проёма огнестойким материалом и закрепления наружных элементов. Учитывайте, что посадочное отверстие должно точно соответствовать внешнему диаметру 200 мм - допуск +-2 мм.

Безопасность и стандарты

Проходка DKC, ГСИ разработана в соответствии с требованиями к противопожарным системам. При правильной сборке с сертифицированными вставками обеспечивает огнестойкость до EI 90–EI 120 (зависит от используемых наполнителей). Соответствует нормам ГОСТ Р 53310 и EN 1366-3. Сертификаты на комплектующие должны быть предоставлены производителем вставок - сама проходка не имеет самостоятельного огневого рейтинга.

Преимущества

• Устойчивость к коррозии благодаря нержавеющей стали - идеально для помещений с высокой влажностью или химически активной средой;
• Высокая механическая прочность - выдерживает нагрузки при монтаже и эксплуатации;
• Модульная конструкция - позволяет адаптировать проходку под различные типы кабельных пучков и труб;
• Гладкая поверхность - снижает риск повреждения изоляции кабелей при протяжке.

Ограничения применения

• Не применяется без огнестойких вставок - без них не обеспечивается ни один класс огнезащиты;
• Не предназначена для прямого контакта с открытым пламенем или температурой выше 800 C - работает только в составе системы;
• Требует точного соблюдения размеров отверстия - отклонение более 2 мм затрудняет герметизацию;
• Не рекомендовано использование в условиях постоянного воздействия солевых растворов без дополнительной защиты - хотя сталь нержавеющая, длительное воздействие морской воды может вызвать точечную коррозию.

Примеры использования

• Прокладка силовых и сигнальных кабелей между этажами в жилых комплексах с требованиями к огнестойкости;
• Переход кабельных трасс через технологические стены в АЗС и нефтебазах;
• Обводка трубопроводов холодного и горячего водоснабжения в промышленных зонах с высокой пожарной опасностью;
• Подключение оборудования в серверных помещениях, где необходима одновременная герметизация и огнезащита.

Практические советы

• Перед монтажом проверьте соответствие размера отверстия - 200 мм внешний диаметр требует точного сверления;
• Выбирайте огнестойкие вставки с таким же классом огнезащиты, как и перегородка - не экономьте на этом этапе;
• Избегайте перегрузки проёма 120×120 мм - максимальное количество кабелей зависит от их диаметра; лучше рассчитывать заполнение не более 40% площади проёма;
• При использовании в сырых местах - после монтажа обработайте швы силиконовым герметиком, устойчивым к высоким температурам;
• Артикул dxf3126 - единственный в линейке Vulcan с этим сочетанием размеров; аналоги других брендов могут иметь отличные параметры по глубине или форме проёма.
