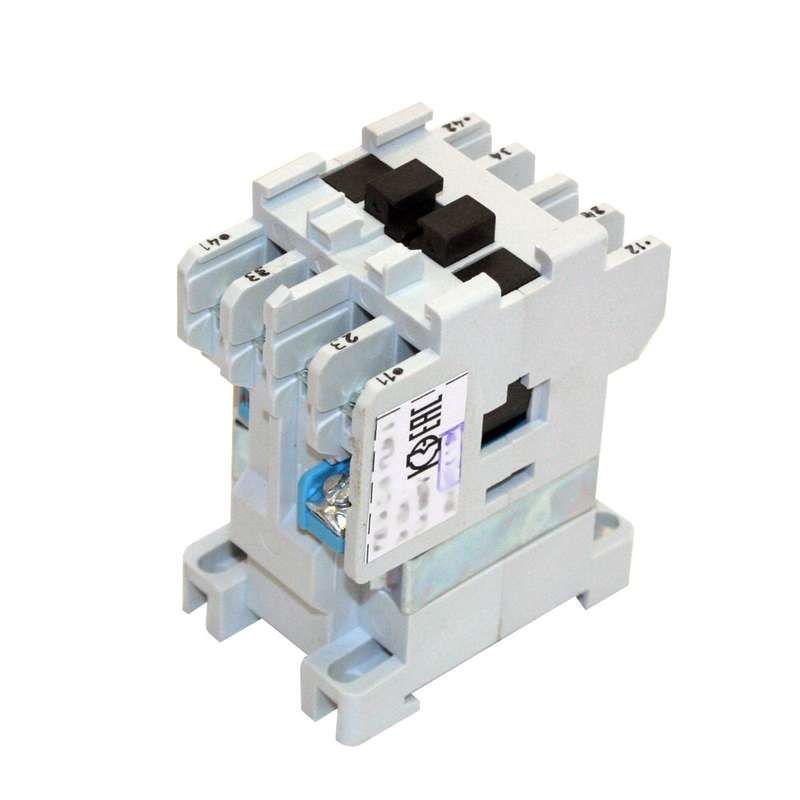

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 Б 220В Кашин 010000310ВБ220000000 КашинЗЭА

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 Б 220В предназначено для переключения слабых управляющих сигналов в мощные нагрузочные цепи. Это надёжный компонент, который часто используется в системах автоматизации на промышленных объектах. Модель от КЗЭА г.Кашин соответствует требованиям для работы в условиях повышенной влажности и колебаний температур.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 Б 220В служит для передачи сигнала между цепями управления и силовыми цепями. Его применяют там, где необходимо изолировать низковольтную логику от высокотоковой нагрузки - например, при управлении двигателями, нагревательными элементами или светильниками через PLC, кнопочные посты или датчики.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Коммутируемый ток контактов: до 10 А
• Количество контактов: 5 (комбинированный набор нормально разомкнутых и замкнутых)
• Тип присоединения: винтовые зажимы для проводов сечением до 2,5 мм2
• Способ монтажа: крепление на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C и в условиях повышенной влажности

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 Б 220В совместимо со всеми стандартными DIN-рейками, используемыми в щитах управления. Для установки достаточно защёлкнуть корпус на рейку - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые клеммы: затягивайте их усилием 0,2–0,3 Нм, чтобы избежать повреждения пластмассового корпуса. Обязательно проверьте соответствие сечения провода - максимальная рекомендованная площадь - 2,5 мм2.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1 и ГОСТ 15150 для работы в условиях УХЛ4. Конструкция обеспечивает электроизоляцию между управляющей цепью и контактами, что снижает риск пробоя. Применение в сетях 220 В AC требует соблюдения правил электробезопасности: питание должно быть отключено при монтаже и обслуживании.

Преимущества

• Высокая коммутационная способность - 10 А позволяет управлять большинством бытовых и промышленных нагрузок
• Гибкий набор контактов: 5 контактов дают возможность реализовать различные схемы управления (например, самоблокировка, реверс)
• Стойкость к внешним условиям благодаря исполнению УХЛ4 - подходит для неотапливаемых помещений, цехов, наружных шкафов
• Механическая надёжность: классический электромагнитный принцип работы исключает зависимость от программного обеспечения

Ограничения применения

• Не предназначен для частого включения/выключения более 1000 раз в час - возможен износ контактов
• Не использовать в средах с взрывоопасными газами или пылью - отсутствует взрывозащита
• Недопустимо подключать постоянный ток (DC): катушка рассчитана только на 220 В AC
• Не применять в местах с постоянным воздействием воды - IP-защита не указана, значит, устройство не герметично

Примеры использования

• Управление насосом в системе водоснабжения через датчик уровня
• Переключение режимов работы станка по команде от контроллера
• Автоматическое включение освещения в цеху по расписанию
• Работа в качестве промежуточного звена между слаботочным модулем и мощным тепловым элементом

Практические советы

• При сборке щита учитывайте свободное пространство вокруг реле - требуется вентиляция для отвода тепла от катушки
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить RC-цепочку или варистор
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление может вызвать перегрев
• Если нужна другая величина напряжения (например, 24 В DC), выбирайте аналогичную модель из серии РЭП34 с подходящим обозначением - РЭП34-31-10 УХЛ4 Б 220В нельзя переоборудовать
