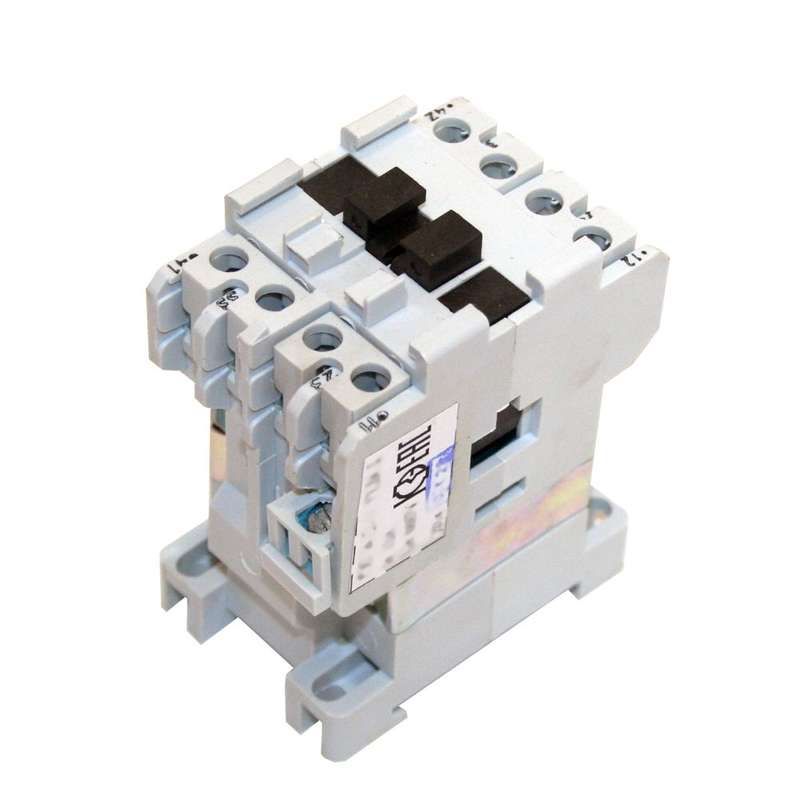

Реле электромагнитное промежуточное РЭП34-31-11 УХЛ4 Б 110В Кашин 010010310ВБ110000000 КашинЗЭА

Реле промежуточное электромагнитное 110В от КЗЭА (артикул 010010310вб110000000 / рэп34-31-11 ухл4 б) предназначено для коммутации слаботочных сигналов в цепях управления силовым оборудованием. Устройство работает от переменного тока напряжением 110 В и обеспечивает гальваническую развязку между управляемой и управляющей цепями.

Назначение и область применения

Реле промежуточное электромагнитное 110В используется для передачи сигнала управления от маломощных устройств (например, PLC, терморегуляторов, кнопок) к мощным нагрузкам - контакторам, двигателям, нагревателям. Применяется в системах автоматизации на промышленном оборудовании, где требуется изолированная коммутация при напряжении 110 В AC.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 110 В
• Номинальный ток контактов: 10 А
• Конфигурация контактов: 4 нормально замкнутых (4НЗ) + 4 нормально разомкнутых (4НО)
• Тип присоединения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP00 - без защиты от внешних воздействий

Совместимость и монтаж

Реле промежуточное электромагнитное 110В совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Винтовые зажимы требуют плотной затяжки - перетягивать нельзя, чтобы не повредить корпус. Подключение осуществляется без инструментов, кроме отвертки. Обязательно отключите питание перед установкой или обслуживанием.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-5-1 для промежуточных реле. Отсутствие степени защиты (IP00) означает, что реле необходимо устанавливать внутри закрытых щитов, защищённых от пыли, влаги и механических повреждений. Нельзя использовать в открытых условиях или на улице.

Преимущества

• Высокая надёжность благодаря классической электромагнитной конструкции
• Чёткая коммутация даже при колебаниях напряжения +-10%
• Максимальная гальваническая развязка между катушкой и контактами
• Большое количество контактов (8 шт.) позволяет заменить несколько одиночных реле

Ограничения применения

• Не допускается использование вне герметичных распределительных щитов - IP00 не защищает от пыли, влаги и посторонних предметов
• Подходит только для переменного тока 110 В; не работает от постоянного тока
• Не рекомендовано для частых включений/выключений более 1000 раз в час - возможен быстрый износ контактов
• Имеет механический износ - срок службы ограничен числом операций (обычно 1–10 млн)

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC - реле промежуточное электромагнитное 110В преобразует сигнал в 110 В AC для запуска контактора
• Автоматизация конвейера: один сигнал от датчика активирует сразу четыре нагрузки (световые индикаторы, клапаны, вентиляторы)
• Системы теплоснабжения: реле включает группу нагревателей при достижении заданной температуры

Практические советы

• Проверьте соответствие напряжения сети 110 В - завышенное напряжение вызывает перегрев катушки, заниженное - отказ в срабатывании
• При использовании нескольких реле на одной рейке соблюдайте минимальный интервал 10 мм для теплоотвода
• Для долгой работы контактов не перегружайте их свыше 10 А - особенно при индуктивных нагрузках (двигатели, трансформаторы)
• Обращайте внимание на маркировку контактов: НО - нормально разомкнутые, НЗ - нормально замкнутые. Это влияет на логику работы системы
• Реле КЗЭА (артикул рэп34-31-11 ухл4 б) рассчитано на работу в условиях УХЛ4 - подходит для помещений с умеренным климатом, но не для холодных или влажных без обогрева
