Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 Б, 110В ТУ3425-007-00216823-93 - 010010440ВБ110000000 КашинЗЭА

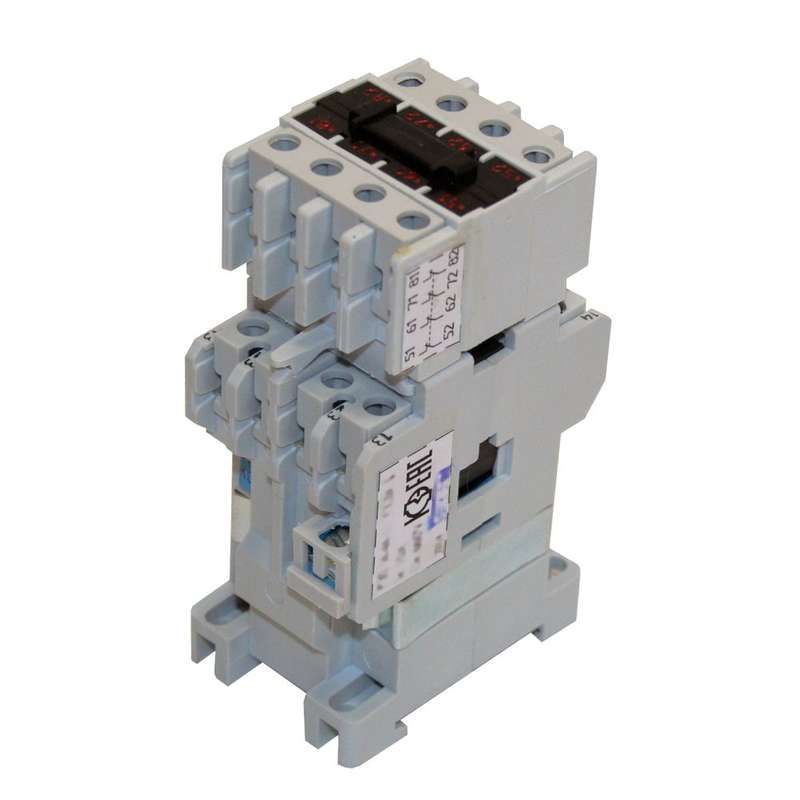

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 Б 110В - устройство для коммутации слабых управляющих сигналов в силовые цепи до 10 А. Применяется в системах автоматизации, где требуется изоляция между управлением и нагрузкой. Производится компанией КЗЭА г.Кашин, артикул 010010440вб110000000.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 Б 110В используется для передачи сигнала управления от контроллеров, терморегуляторов или кнопочных постов к мощным потребителям - например, двигателям, нагревателям, светильникам. Его задача - обеспечить гальваническую развязку между низковольтной цепью управления (110 В переменного тока) и высокотоковой нагрузкой. Подходит для установки в щитах автоматики на производстве, в системах конвейеров, насосных станциях и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Количество контактов: 4 нормально открытых (НО) и 4 нормально замкнутых (НЗ)
• Напряжение катушки управления: 110 В переменного тока
• Номинальный ток контактов: 10 А
• Род тока: переменный (AC)
• Тип присоединения: винтовые зажимы для проводов
• Способ монтажа: крепление на DIN-рейку 35 мм
• Исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C и повышенной влажности

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 Б 110В совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2 - они надежно фиксируются винтовыми зажимами. Перед установкой проверьте соответствие напряжения сети (110 В AC) и полярности - хотя реле работает от переменного тока, важно соблюдать правильную коммутацию цепи управления. Монтаж выполняется без инструментов: просто защелкните корпус на рейке и затяните клеммы.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для исполнения УХЛ4. Обеспечивает электроизоляцию между цепями управления и нагрузки более чем 2,5 кВ. Нет специальной защиты от взрывоопасной среды - не применяйте в зонах категории В-Ia, В-Iб, В-II.

Преимущества

• Высокая надежность механических контактов при работе с током до 10 А
• Четкая раздельная схема контактов: 4НО + 4НЗ позволяют реализовать любую логику управления
• Стандартный форм-фактор DIN-рейки - легко заменить аналогичным устройством
• Устойчивость к перепадам температуры и влаги благодаря исполнению УХЛ4

Ограничения применения

• Не предназначено для постоянной работы при частоте выше 120 циклов/мин - возможен быстрый износ контактов
• Не рекомендуется использовать в цепях с высокими импульсными перегрузками (например, светодиодные драйверы без фильтров)
• Не имеет защиты от перегрузки или короткого замыкания - требует внешней защиты (плавкий предохранитель или автомат)
• Не подходит для постоянного тока - применение на 110 В DC вызывает дуговое пригорание контактов

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC - здесь реле преобразует сигнал в 110 В AC для запуска насоса
• Автоматическое включение освещения в цеху по расписанию через релейный модуль
• Подключение теплового элемента к термостату с маломощным выходом
• Резервирование цепей: один контакт включает основную линию, второй - резервную

Практические советы

• При использовании нескольких реле на одной рейке оставляйте минимум 5–10 мм свободного места между ними для теплоотвода
• Проверяйте плотность затяжки винтов - недостаточное усилие вызывает нагрев, переусилие повредит контактную группу
• Для длительной службы избегайте частых включений/выключений - лучше использовать твердотельные реле там, где требуется больше 10 тыс. операций
• Маркировка контактов на корпусе четкая: номера 1–8 - входы катушки; 9–16 - контакты. Соответствуют схеме в документации КЗЭА
• Если вы заменяете старое реле - убедитесь, что новое РЭП34-44-11 УХЛ4 Б 110В имеет те же типы контактов (4НО+4НЗ) и напряжение катушки (110 В AC)
