Реле электромагнитное промежуточное РЭП34-22-10 УХЛ4 Б 110В Кашин 010000220ВБ110000000 КашинЗЭА кл.Б

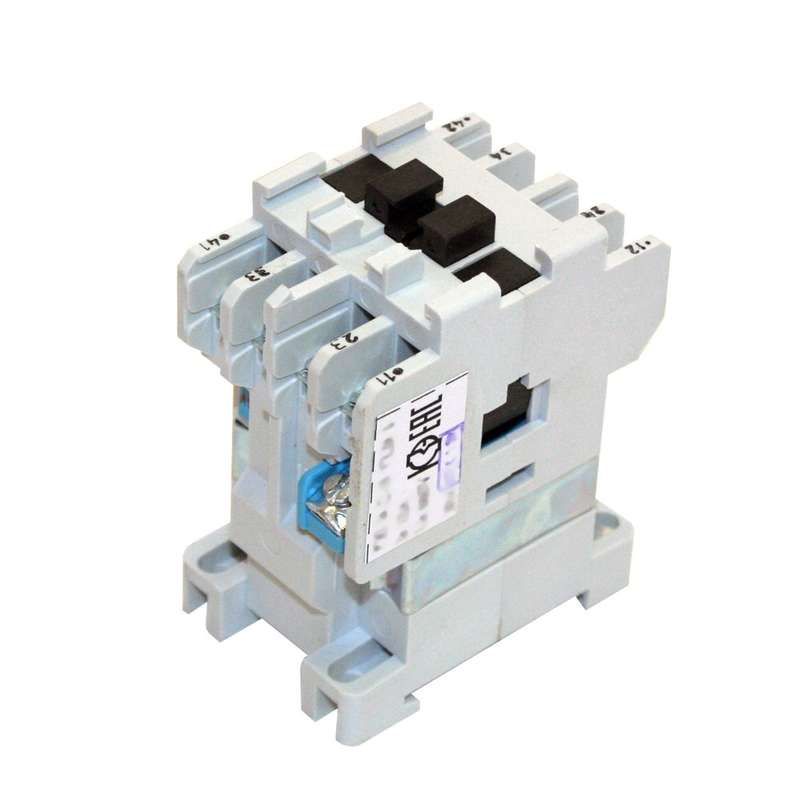

Реле электромагнитное промежуточное РЭП34-22-10 110В, класс Б, УХЛ4 - устройство для коммутации слабых управляющих сигналов в силовых цепях переменного тока. Применяется в системах автоматизации, где требуется изолированное управление нагрузками до 10 А. Модель от КЗЭА с винтовым подключением и монтажом на DIN-рейку подходит для промышленной среды.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-22-10 110В, класс Б, УХЛ4 используется для передачи сигнала между контроллером (например, ПЛК) и мощными потребителями - двигателями, нагревателями, светильниками. Его задача - изолировать низковольтную цепь управления от высокотоковой нагрузки, предотвращая помехи и повреждения чувствительной аппаратуры.

Подходит для установки в щитах автоматики на заводах, в системах конвейеров, насосных станциях, HVAC-оборудовании. Часто применяется там, где нужна надёжная коммутация при напряжении 110 В переменного тока.

Технические характеристики

• Напряжение питания катушки: 110 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Конфигурация контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип присоединения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +50 C, в условиях повышенной влажности и запылённости
• Способ монтажа: крепление на DIN-рейку типа TS35

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-22-10 110В совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без инструментов. Подключение проводов выполняется через винты на контактной группе: затягивать следует усилием 0,2–0,3 Нм, чтобы не повредить пластиковые колпачки.

Не используйте для подключения медных жил толще 2,5 мм2 - максимальный допустимый диаметр провода соответствует сечению 2,5 мм2. Для многожильных проводов рекомендуется использовать наконечники.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для электромагнитных реле. Класс защиты B обеспечивает базовую степень отказоустойчивости - подходит для неответственных цепей, где частота коммутаций не превышает 1200 операций/час. Сертифицировано для работы в условиях УХЛ4 - не требует специального климатического контроля в помещениях с умеренным уровнем влаги и пыли.

Преимущества

• Четыре контакта (2НО+2НЗ) позволяют реализовать сложные логические схемы без дополнительных модулей
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде
• Стандартный форм-фактор - легко заменяется аналогичными реле других производителей
• Медные контакты с серебряным напылением обеспечивают долгий срок службы даже при частых включениях

Ограничения применения

• Не предназначено для постоянной работы при токе выше 10 А - возможен сваривание контактов
• Не подходит для импульсных нагрузок с высокими пусковыми токами (например, мощные ЭДС или люминесцентные лампы без компенсации)
• Не имеет гальванической изоляции между контактами и катушкой - при аварии на входе есть риск пробоя
• Не рассчитано на работу в условиях взрывоопасной среды - не имеет взрывозащиты Ex

Примеры использования

• Управление двигателем насоса через ПЛК: слаботочная команда 110 В активирует реле, которое включает 380 В двигатель
• Автоматическая система освещения: один выход ПЛК через РЭП34-22-10 110В управляет несколькими светильниками параллельно
• Система безопасности: при срабатывании датчика давления реле размыкает цепь питания станка через НЗ-контакт

Практические советы

• При использовании в цепях с индуктивной нагрузкой (катушки, трансформаторы) обязательно установите дугогасящий элемент (варистор или RC-цепь) на контакты
• Проверьте соответствие напряжения сети 110 В +-10% - отклонения снижают срок службы катушки
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг реле для теплоотвода
• Для обслуживания: отключите питание, проверьте целостность контактов мультиметром - окисление вызывает перегрев
• РЭП34-22-10 110В от КЗЭА можно заменить на аналоги с такими же параметрами - главное, сохранить тип контактов и напряжение катушки
