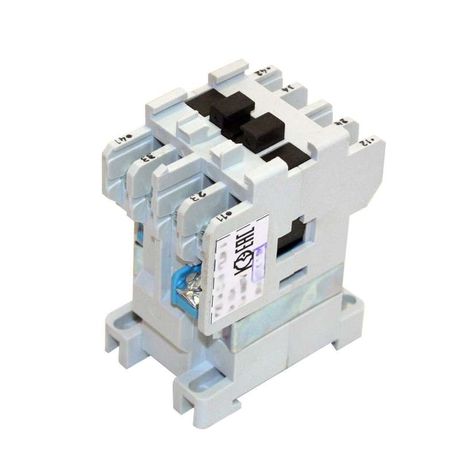

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 Б 110В Кашин 010000310ВБ110000000 КашинЗЭА

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 110В от КашинЗЭА предназначено для коммутации слабых управляющих цепей в системах автоматизации, обеспечивая гальваническую развязку между управлением и нагрузкой. Артикул 010000310вб110000000 соответствует модели с рабочим напряжением катушки 110 В постоянного тока.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 110В используется для переключения сигналов управления в цепях низкой мощности. Его применяют для усиления сигнала от контроллеров, кнопочных постов или датчиков перед подключением к исполнительным устройствам - контакторам, другим реле, световым индикаторам или маломощным двигателям. Подходит для установки в щитах автоматики на объектах промышленной автоматизации, энергетики и транспорта.

Технические характеристики

• Тип: электромагнитное промежуточное реле
• Напряжение катушки: 110 В постоянного тока
• Исполнение по климатическим условиям: УХЛ4 - для работы при температуре от −40 C до +50 C и повышенной влажности
• Количество и тип контактов: 3 нормально разомкнутые (НО) и 1 нормально замкнутая (НЗ) контактная группа
• Максимальный коммутируемый ток: 5 А (активная нагрузка)
• Степень защиты корпуса: IP00 - без защиты от внешних воздействий, требует установки в закрытый шкаф

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 110В монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы на выводах катушки и контактов. Напряжение питания катушки - только постоянный ток 110 В; применение переменного тока недопустимо. Перед установкой проверьте соответствие полярности: "+" и "-" на катушке должны совпадать с источником питания. Массовое подключение возможно через специальные переходные платформы, совместимые с сериями РЭП34.

Безопасность и стандарты

Реле электромагнитное промежуточное РЭП34-31-10 УХЛ4 110В соответствует требованиям ГОСТ Р 50030.5.1–2018 (IEC 60947-5-1) для аппаратов управления. Применение в соответствии с классом защиты IP00 требует обязательного размещения внутри электрошкафа с уровнем защиты не ниже IP54. Работает в условиях, исключающих попадание воды, масла и проводящей пыли на контакты.

Преимущества

• Высокая надёжность механических контактов при частых срабатываниях (до 1 млн циклов)
• Устойчивость к колебаниям напряжения +-10% от номинала 110 В
• Гальваническая развязка между управляющей цепью и силовой нагрузкой снижает риск помех
• Климатическое исполнение УХЛ4 позволяет использовать в холодных помещениях и на открытых площадках при защищённом монтаже

Ограничения применения

• Не предназначен для коммутации индуктивных нагрузок выше 5 А - возможна дуга и сваривание контактов
• Не работает при переменном токе на катушке - требуется строго 110 В постоянного тока
• Открытая конструкция (IP00) запрещает установку вне шкафа - риск поражения током и повреждения контактов
• Не рекомендовано использование в средах с высоким содержанием агрессивных газов, паров кислот или щелочей

Примеры использования

• Переключение сигнала от PLC-контроллера к контактору пускателя двигателя
• Управление освещением в цеху через кнопочные посты
• Сигнализация состояния оборудования (зелёный/красный индикатор) на пульте оператора
• Реализация логических функций в схемах аварийной остановки

Практические советы

• При подборе аналога учитывайте количество и тип контактов: РЭП34-31-10 имеет 3 НО + 1 НЗ - другие модификации серии могут отличаться
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше использовать реле с запасом по току
• Проверяйте целостность контактов мультиметром после длительной эксплуатации - окисление может вызвать нагрев и отказ
• При использовании в вибрационных условиях (например, на станках) дополнительно фиксируйте реле хомутами или клеями против саморазвинчивания
