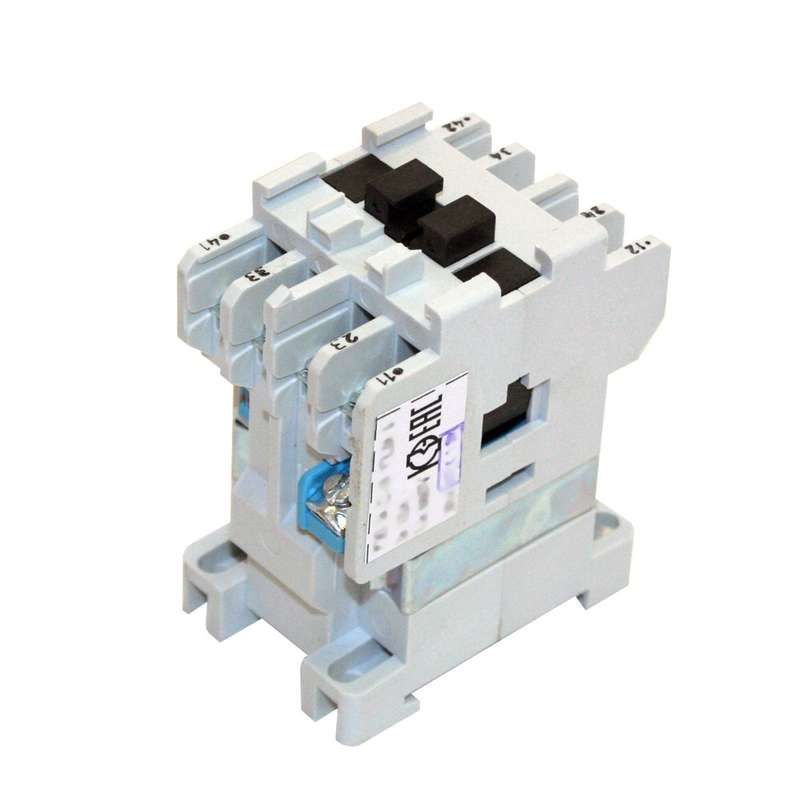

Реле электромагнитное промежуточное РЭП34-22-10 УХЛ4 Б 220В Кашин 010000220ВБ220000000 КашинЗЭА кл.Б

Реле электромагнитное промежуточное РЭП34-22-10 УХЛ4 220В от КЗЭА предназначено для коммутации слаботочных управляющих цепей в системах автоматизации. Это надёжный элемент для усиления сигнала между контроллером и нагрузкой, особенно там, где требуется изоляция цепей управления и силовой части.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-22-10 УХЛ4 220В используется для передачи управляющего сигнала с низкомощных устройств (например, PLC, терморегуляторов, датчиков) на более мощные потребители - такие как контакторы, световые сигналы, насосы или маломощные двигатели. Подходит для установки в щитах управления промышленного оборудования: конвейерах, станках, системах вентиляции и автономных автоматах.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Коммутируемый ток контактов: 10 А
• Количество контактов: 2 переключающих (2NO - два нормально открытых)
• Род тока: только переменный (AC), частотой 50–60 Гц
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Тип присоединения: винтовые зажимы для проводов сечением до 2,5 мм2
• Способ монтажа: втычной - фиксируется в специальную базу (патрон) типа DIN-рейки

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-22-10 УХЛ4 220В совместимо с базами серии РЭП-34, которые крепятся на DIN-рейку шириной 35 мм. Монтаж прост: достаточно вставить реле в патрон до характерного щелчка. Для подключения используйте провода с зачищенной жилой длиной около 8–10 мм. Напряжение на катушке должно точно соответствовать 220 В AC - подключение на 380 В или постоянном токе вызовет выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150. Конструкция обеспечивает электроизоляцию между управляющей цепью и контактами. Реле не содержит светодиодов или электронных компонентов - отказ происходит предсказуемо: либо замыкание, либо обрыв. Рекомендовано использовать с защитой от импульсных перенапряжений (варистор или RC-цепочка) при управлении индуктивными нагрузками.

Преимущества

• Высокая механическая прочность корпуса и контактов
• Стабильная работа при колебаниях напряжения +-10%
• Не требует внешнего питания - полностью электромеханический принцип действия
• Подходит для сред с высокой влажностью и пылью благодаря классу защиты УХЛ4
• Может работать в составе систем с микроконтроллерами, если установлены ограничители перенапряжений

Ограничения применения

• Не предназначен для коммутации постоянного тока - использование на DC повредит контакты
• Максимальный ток - 10 А; для больших нагрузок (более 10 А) нужен контактор
• Не имеет встроенных защит от перегрузки или короткого замыкания
• Не рекомендуется для частых включений/выключений (>1200 раз/час) - срок службы ограничен механической износостойкостью
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Управление световым индикатором через PLC
• Включение вентилятора охлаждения по сигналу с термодатчика
• Переключение режима работы станка по команде с пульта
• Формирование сигнала старта для магнитного пускателя

Практические советы

• Проверьте соответствие напряжения сети 220 В - даже кратковременное превышение снижает срок службы катушки
• При подключении индуктивной нагрузки (двигатель, реле) обязательно установите вольт-фазовый ограничитель параллельно нагрузке
• При использовании в пыльных помещениях регулярно проверяйте состояние винтовых зажимов - окисление увеличивает сопротивление
• Для удобства обслуживания выбирайте базы с индикатором состояния - они позволяют визуально определить работу реле без тестирования
• Реле РЭП34-22-10 УХЛ4 220В от КЗЭА легко заменяется аналогичными моделями других производителей, если соблюдены тип монтажа и параметры контактов
