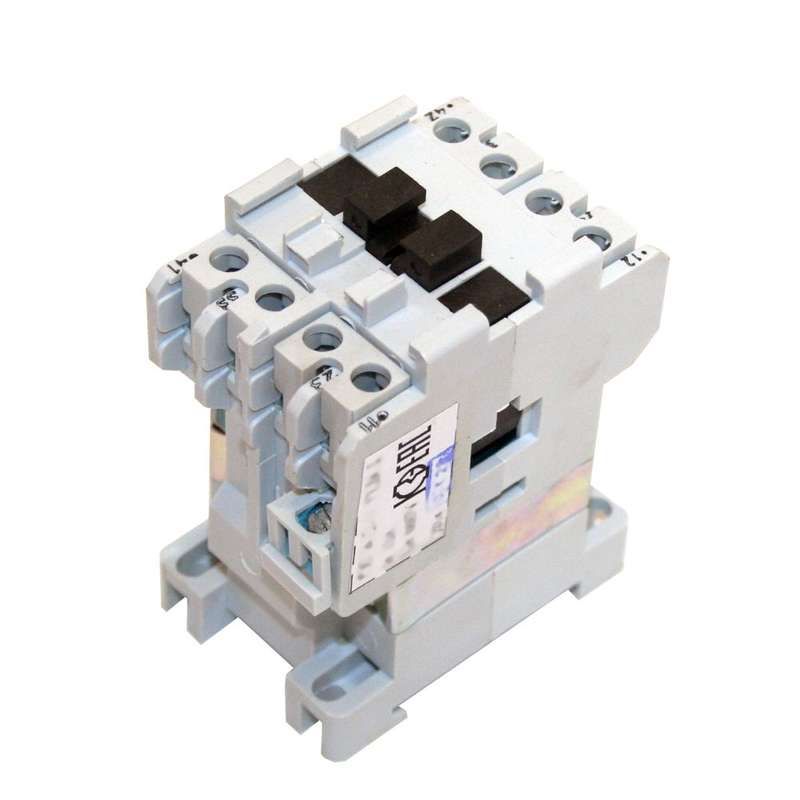

Реле электромагнитное промежуточное РЭП34-22-11 УХЛ4 Б 220В Кашин 010010220ВБ220000000 КашинЗЭА кл.Б

Реле электромагнитное промежуточное РЭП34-22-11 УХЛ4 Б 220В предназначено для коммутации слабых управляющих сигналов в цепях переменного тока, обеспечивая надёжное переключение нагрузок до 10 А. Это устройство от бренда КЗЭА г.Кашин используется в системах автоматизации, где требуется изоляция между управлением и силовой частью.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-22-11 УХЛ4 Б 220В служит для передачи сигнала управления от маломощных устройств (например, PLC, терморегуляторов, кнопочных постов) к более мощным потребителям - контакторам, светильникам, насосам, нагревательным элементам. Его применяют в распределительных щитах, на производственных линиях, в системах вентиляции и кондиционирования. Подходит для работы в условиях повышенной влажности и колебаний температур.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки: 220 В
• Номинальный ток контактов: 10 А
• Конфигурация контактов: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО)
• Тип присоединения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает высокую влажность и запылённость

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-22-11 УХЛ4 Б 220В совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2 - они должны плотно фиксироваться в винтовых зажимах без повреждения жил. Обязательно проверьте соответствие напряжения сети 220 В +-10% - превышение может вызвать перегрев катушки. Монтаж выполняйте в закрытых щитах, защищённых от механических воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1–2019 (МЭК 60947-5-1) для аппаратов управления. Наличие исполнения УХЛ4 гарантирует безопасную работу в условиях холодного и влажного климата. Применение в электроустановках требует соблюдения правил ПУЭ - особенно при работе с сетями выше 50 В переменного тока.

Преимущества

• Высокая надёжность благодаря классической электромагнитной конструкции - нет сложной электроники, которая выходит из строя при скачках напряжения
• Чёткая визуальная индикация состояния контактов через положение якоря (при необходимости можно наблюдать через прозрачный корпус)
• Доступная цена и простота замены - аналогичные устройства легко найти на рынке
• Четыре контакта позволяют использовать одно реле вместо двух однополюсных, экономя место в щите

Ограничения применения

• Не предназначен для частого включения/выключения (более 1200 операций в час) - риск сваривания контактов
• Не работает с постоянным током - даже при 220 В DC возможен отказ
• Не рекомендуется для защиты двигателей или токов короткого замыкания - не имеет встроенной защиты
• При установке вне щита или в местах с постоянным попаданием воды - необходима дополнительная герметизация

Примеры использования

• Управление освещением в цеху по сигналу с PLC
• Переключение режимов работы конвейера через пульт управления
• Подключение теплового реле к основному контактору
• Автоматический запуск вентилятора при достижении заданной температуры

Практические советы

• При подключении к 220 В AC обязательно используйте предохранители на входе катушки - это продлит срок службы реле
• Проверяйте затяжку винтов после первых 10–20 включений - медные провода могут немного “осесть”
• Если нужна большая коммутирующая способность - параллельно подключайте два контакта, но только при одинаковой полярности
• Для обслуживания: отключите питание, затем снимите реле с рейки - не дергайте за провода
• Артикул рэп34-22-11 220в кл.б и 010010220вб220000000 - это один и тот же продукт; различаются лишь форматы маркировки производителя
