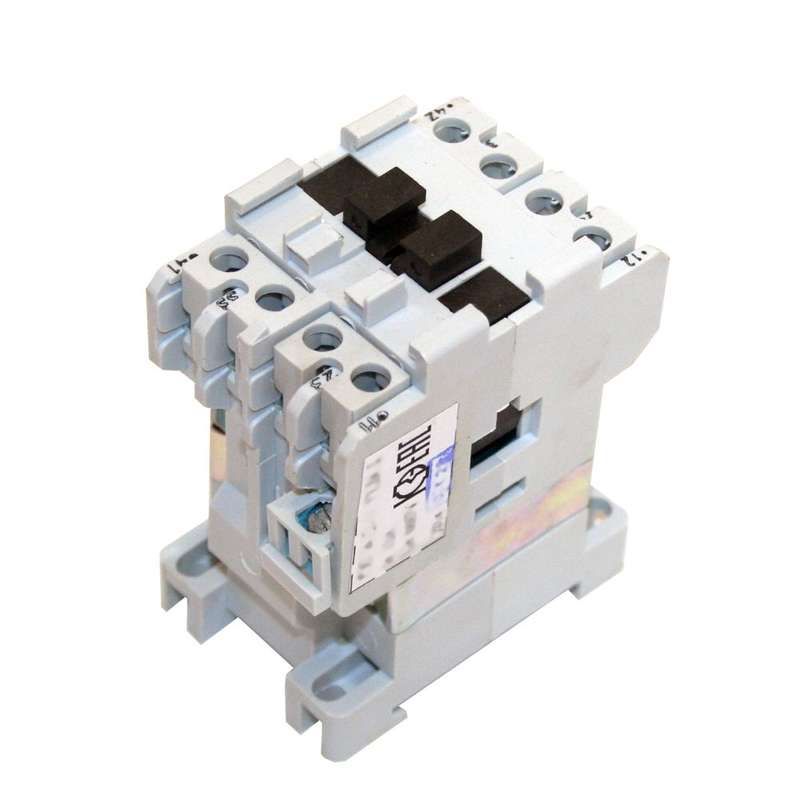

Реле электромагнитное промежуточное РЭП34-22-11 УХЛ4 Б 24В Кашин 010010220ВБ024000000 КашинЗЭА кл.Б

Реле электромагнитное промежуточное РЭП34-22-11 УХЛ4 Б 24В - устройство для коммутации слаботочных управляющих сигналов в силовые цепи до 10 А. Применяется в системах автоматизации, где требуется изоляция между управлением и нагрузкой. Выполнено в корпусе для монтажа на DIN-рейку, подходит для работы в условиях повышенной влажности и температурного колебания. Бренд КЗЭА г.Кашин обеспечивает надёжность в промышленных сетях.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-22-11 УХЛ4 Б 24В используется для передачи сигнала управления от контроллеров, терморегуляторов, датчиков или кнопок к мощным потребителям - например, контактным аппаратам, насосам, нагревательным элементам. Его задача - изолировать слабый управляющий контур (24 В переменного тока) от силовой цепи, защищая чувствительную электронику от скачков напряжения и помех.

Подходит для установки в щитах автоматики на заводах, в системах вентиляции, конвейерах, лифтах, а также в бытовых и коммерческих устройствах с жесткими требованиями к надёжности.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 24 В
• Номинальный ток контактов: 10 А
• Количество контактов: 2 нормально открытых + 2 нормально замкнутых (2/2)
• Тип присоединения: винтовые зажимы
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C, допускает высокую влажность

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-22-11 УХЛ4 Б 24В совместимо с любыми устройствами, выдающими управляющее напряжение 24 В переменного тока. Подключается через винтовые клеммы - провода зачищаются на 8–10 мм, затягиваются усилием 0,2–0,3 Нм. Монтируется на стандартную DIN-рейку шириной 35 мм. Для удобства сборки есть фиксаторы на боковых стенках корпуса - после щелчка реле плотно садится на рейку.

Не требует внешнего демпферирования или фильтров. Рекомендуется использовать с предохранителем на 10 А в силовой цепи.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1. Обеспечивает электроизоляцию между управляющей и силовой цепями - минимальное расстояние по воздуху и поверхности более 5 мм. Сертифицировано для использования в промышленных средах с уровнем загрязнения 2.

Преимущества

• Высокая механическая долговечность - до 1 млн операций
• Устойчивость к перегрузкам по току (кратковременно до 12 А)
• Чёткий щелчок при переключении - визуальный контроль состояния
• Гальваническая развязка между входом и выходом снижает риск повреждения PLC
• Климатическое исполнение УХЛ4 позволяет применять в неотапливаемых помещениях и на улице внутри шкафов

Ограничения применения

• Не предназначено для постоянной работы при токе выше 10 А - возможен перегрев и сваривание контактов
• Не рассчитано на частоту выше 50/60 Гц - не применяется в импульсных схемах с ШИМ
• Не имеет защиты от влаги (IP20) - нельзя устанавливать в сырых местах без герметичного шкафа
• Не поддерживает работу с постоянным током - при подаче 24 В DC возможно отказное срабатывание
• Не рекомендуется для управления индуктивными нагрузками без гасящего диода или RC-цепочки (например, катушка соленоида)

Примеры использования

• Управление двигателем конвейера через ПЛК с выходом 24 В AC
• Включение теплового насоса по сигналу от термостата
• Автоматическое включение освещения в цеху по таймеру
• Коммутирование сигнала тревоги от датчика давления к световому индикатору

Практические советы

• Проверьте соответствие напряжения катушки - подача 220 В вместо 24 В сразу выведет реле из строя
• При использовании с индуктивной нагрузкой (двигатели, реле, соленоиды) установите параллельно контакты RC-демпфер или варистор
• Для многократных срабатываний (>1000 в день) проверяйте состояние контактов каждые 6 месяцев - окисление снижает надёжность
• При монтаже рядом с источниками ЭМИ (частотники, сварочные аппараты) используйте экранированные кабели для управляющего сигнала
• Артикулы рэп34-22-11 24в кл.б и 010010220вб024000000 - это один и тот же продукт; различаются только форматы обозначения
