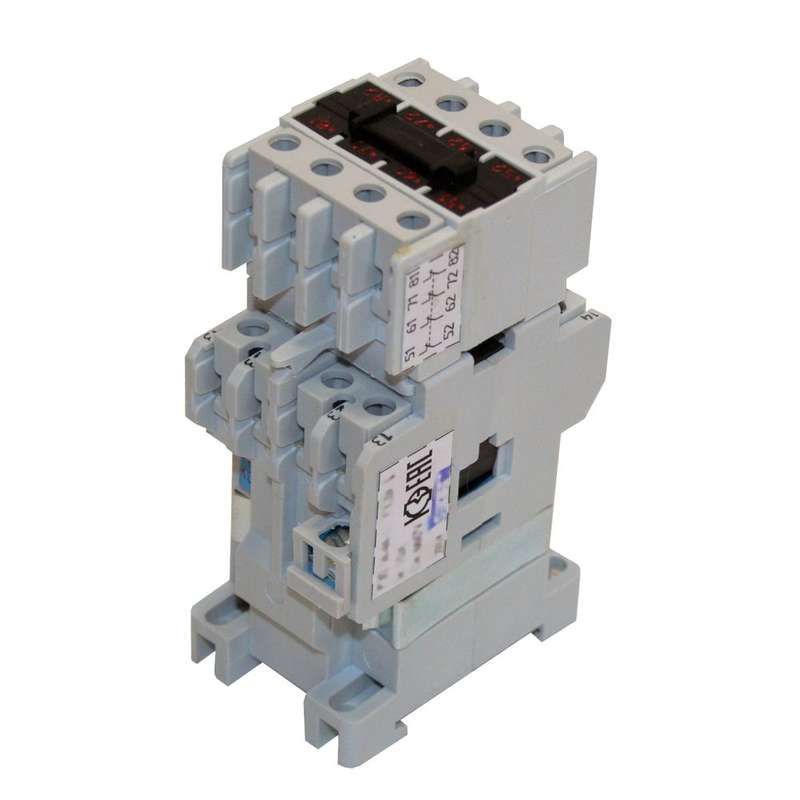

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 Б 220В Кашин 010010440ВБ220000000 КашинЗЭА кл.Б

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 Б 220В - устройство для коммутации слабых управляющих сигналов в цепях переменного тока на напряжение 220 В. Применяется в системах автоматизации, щитах управления и распределительных устройствах. Модель от КЗЭА г.Кашин с винтовым подключением и монтажом на DIN-рейку.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 Б 220В используется для передачи сигнала между цепями управления и силовыми нагрузками. Оно позволяет управлять мощными устройствами (например, двигателями, нагревателями, светильниками) через слаботочные контроллеры - ПЛК, терморегуляторы, таймеры. Подходит для установки в электрошкафах промышленного оборудования, конвейерных линий, систем вентиляции и освещения.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Количество контактов: 4 (4 переключающих)
• Коммутируемый ток: до 10 А
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +50 C, в условиях повышенной влажности и запылённости
• Тип присоединения: винтовые зажимы
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 Б 220В совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Винтовые зажимы обеспечивают надёжный контакт даже при вибрациях. Перед монтажом проверьте соответствие напряжения сети 220 В - превышение может повредить катушку. Никаких адаптеров или переходников не требует.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1–2018 (МЭК 60947-5-1) для аппаратов управления. Климатическое исполнение УХЛ4 гарантирует работу в условиях холодного и влажного климата. Конструкция изолирована, не создаёт открытых токоведущих частей при установленном корпусе.

Преимущества

• Четыре контакта позволяют одновременно управлять несколькими цепями без использования нескольких реле
• Высокая механическая прочность за счёт металлического сердечника и герметичного корпуса
• Стандартная форма и размеры - легко заменяется аналогами других производителей
• Низкий уровень шума при срабатывании благодаря оптимизированной катушке

Ограничения применения

• Не предназначено для работы с постоянным током - применение DC приведёт к выходу из строя
• Максимальный коммутируемый ток - 10 А; для нагрузок выше (например, мощные насосы) требуется использование контактора
• Не рекомендуется для частых включений/выключений более 1000 раз в час - возможен быстрый износ контактов
• Не предназначен для установки вне закрытых щитов - не имеет защиты IP65 и выше

Примеры использования

• Управление трёхфазным двигателем через ПЛК: один контакт - включение, другой - остановка, два остальных - индикация состояния
• Автоматизация системы освещения: реле РЭП34-44-11 УХЛ4 Б 220В получает сигнал от датчика движения и включает группу светильников
• Щит управления конвейера: одно реле управляет четырьмя пневматическими клапанами

Практические советы

• При подключении к 220 В убедитесь, что фаза и ноль правильно присоединены - неверная полярность не влияет, но плохой контакт вызывает перегрев
• Проверяйте затяжку винтов после первых 10–20 срабатываний - возможно ослабление
• Для длительной службы избегайте установки рядом с источниками тепла (часто встречаются возле контакторов или преобразователей частоты)
• При замене старого реле сверьте количество и тип контактов - модель РЭП34-44-11 УХЛ4 Б 220В имеет 4 нормально разомкнутых контакта (NO)
