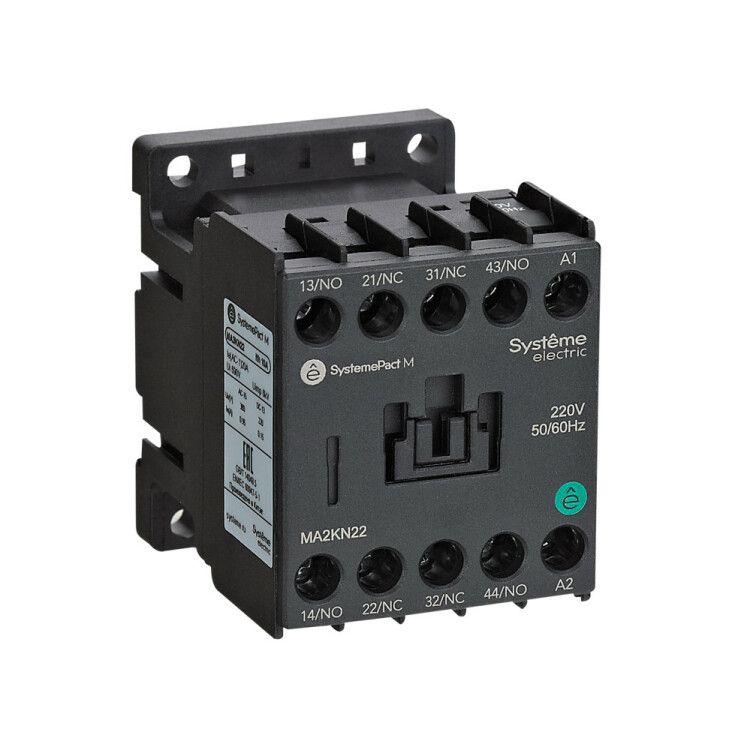

ПРОМЕЖУТОЧНОЕ РЕЛЕ MA2K 2НО+2НЗ AC110V 50/60Hz | MA2KN22F7 Systeme Electric APC

Промежуточное реле MA2K 2 нормально открытых + 2 нормально закрытых контакта AC 110В 50/60Гц от Systeme Electric - компактное устройство для управления сложными цепями через изолированные сигналы. Артикул ma2kn22f7 обеспечивает надёжную коммутацию в системах автоматизации, где требуется распределение управляющих сигналов без нагрузки на основные контуры.

Назначение и область применения

Промежуточное реле MA2K 2 нормально открытых + 2 нормально закрытых контакта AC 110В 50/60Гц используется для передачи и усиления управляющих сигналов между контроллерами, датчиками и исполнительными механизмами. Его задача - изолировать слабые цепи управления от мощных нагрузок, предотвращая помехи и повреждения чувствительной электроники.

Подходит для применений в системах автоматизации: станках, конвейерах, пультах управления, системах освещения, HVAC, телекоммуникационном оборудовании. Часто заменяет несколько одноканальных реле, снижая количество точек подключения и занимаемую площадь.

Технические характеристики

• Тип: промежуточное реле
• Управление: переменный ток (AC), 110 В, 50/60 Гц
• Контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Коммутационная способность: до 10 А при номинальном напряжении
• Метод подключения: винтовые зажимы
• Степень защиты: IP20 - защищено от доступа пальцев и крупных частиц, но не от воды и пыли
• Монтаж: на DIN-рейку 35 мм или крепление винтами на монтажной плате
• Гарантия: 60 месяцев

Совместимость и монтаж

Промежуточное реле MA2K 2 нормально открытых + 2 нормально закрытых контакта AC 110В 50/60Гц совместимо с DIN-рейками стандарта EN 60715. Установка происходит легко: фиксируется щелчком на рейке или крепится двумя винтами на поверхности. Подключение проводов - винтовой тип, требует затяжки моментом 0,5–0,7 Нм. Не используйте самозажимные клеммы - они не обеспечивают надёжного контакта с этим реле.

Совместимо с аксессуарами Schneider Electric, включая дополнительные контакты, временные модули и световые индикаторы. Однако сами аксессуары необходимо выбирать по совместимости с серийным рядом SystemePact MCP - не все элементы SE подходят.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61810-1 для промежуточных реле. Сертифицировано для работы в условиях промышленной среды с температурой от -25C до +60C. Отсутствие защиты от брызг и пыли (IP20) делает его непригодным для установки вне корпусов или в сырых помещениях без дополнительной герметизации.

Преимущества

• Четыре контакта в одном корпусе - экономия места и уменьшение числа соединений
• Высокая долговечность: 10 млн операций при номинальной нагрузке
• Широкая совместимость с аксессуарами системы SystemePact MCP
• Напряжение управления 110 В AC - распространённый уровень в европейских и американских системах управления
• Встроенная механическая индикация положения контактов (визуальное определение состояния)

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - риск сваривания контактов
• IP20 исключает использование в открытом воздухе, в цехах с высокой запылённостью или влажностью
• Не работает с постоянным током - катушка рассчитана только на 110 В AC
• Не рекомендовано для частых включений/выключений более 1200 раз в час - возможен перегрев катушки
• Не поддерживает функции задержки времени - для этого нужны специальные модули

Примеры использования

• Управление несколькими клапанами в системе гидравлики через один выход ПЛК
• Переключение режимов работы станка: “ручной” / “автоматический” через два НО и два НЗ
• Сигнализация аварии: один контакт включает звонок, второй - индикатор на пульте
• Разделение цепей управления и контроля в системе транспортировки материалов

Практические советы

• Проверьте соответствие напряжения сети 110 В +-10%. Перенапряжение сокращает срок службы катушки
• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - люфт вызывает искрение
• Используйте кабель с сечением 0,2–2,5 мм2 - большие жилы не войдут в зажим
• Для длительной работы в нагретых шкафах предусмотрите принудительное охлаждение - перегрев влияет на время срабатывания
• Артикул ma2kn22f7 можно заменить на аналогичные модели других производителей только при проверке габаритов и расположения контактов - отличается по форме и шагу крепления
