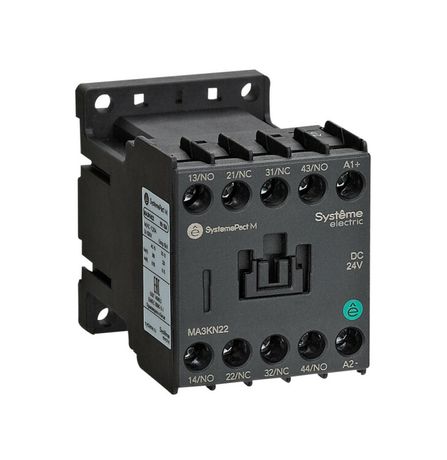

ПРОМЕЖУТОЧНОЕ РЕЛЕ MA3K 2НО+2НЗ DC24V | MA3KN22BD Systeme Electric APC

Промежуточное реле MA3K 2 нормально открытых + 2 нормально закрытых контактов DC 24В от Systeme Electric - компактное устройство для управления сложными цепями в системах автоматизации. Артикул ma3kn22bd обеспечивает надёжную коммутацию вспомогательных и управляющих контуров при постоянном напряжении 24 В.

Назначение и область применения

Промежуточное реле MA3K 2 нормально открытых + 2 нормально закрытых контактов DC 24В используется для передачи сигналов между контроллерами, датчиками и исполнительными механизмами. Его задача - изолировать слабые управляющие цепи от мощных нагрузок, повышая безопасность и гибкость системы. Подходит для установки в панелях управления станков, конвейеров, систем вентиляции, лифтов и телекоммуникационного оборудования.

Технические характеристики

• Тип: промежуточное реле
• Управление: постоянный ток (DC), 24 В
• Контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальный ток контактов: 10 А
• Степень защиты: IP20 - защищено от доступа пальцами и крупных частиц, но не от воды и пыли
• Подключение: винтовые зажимы
• Монтаж: на DIN-рейку или через отверстия на монтажной плате
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Промежуточное реле MA3K 2 нормально открытых + 2 нормально закрытых контактов DC 24В совместимо с DIN-рейками стандарта EN 60715. Для монтажа на плате предусмотрены четыре крепёжных отверстия. Убедитесь, что провода имеют сечение до 2,5 мм2 - оптимально для винтовых зажимов. Не используйте силовые кабели больше 4 мм2 - возможен перегрев и плохой контакт. Реле совместимо с аксессуарами Schneider Electric, включая фланцы, крышки и индикаторы состояния.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 61810-1 для промежуточных реле. Сертифицировано для работы в условиях промышленной автоматизации. Отсутствие защиты от брызг и пыли (IP20) требует установки внутри закрытых щитов. Не предназначен для эксплуатации вне помещений или в агрессивных средах.

Преимущества

• Чёткая схема контактов: два НО и два НЗ позволяют реализовать сложные логические функции без дополнительных элементов
• Высокий ресурс коммутации благодаря качественным материалам контактов
• Широкая совместимость с аксессуарами Schneider Electric - можно легко расширить функционал
• Длинная гарантия (5 лет) указывает на высокую надёжность конструкции
• Поддержка двух типов монтажа - DIN-рейка и плата - даёт свободу проектирования

Ограничения применения

• Не работает при переменном токе - только DC 24 В
• Защита IP20 исключает использование в сырых, пыльных или наружных условиях
• Максимальный ток 10 А - нельзя использовать для прямого управления двигателями или нагревателями свыше этого значения
• Не имеет встроенного индикатора состояния - требуется внешний модуль для визуального контроля

Примеры использования

• Управление световой сигнализацией на станке после запуска основного цикла
• Передача сигнала от PLC к нескольким клапанам одновременно
• Формирование цепи аварийной остановки с использованием одного НЗ и одного НО контакта
• Логика “переключения” в системе конвейера: один контакт замыкает питание, второй размыкает предыдущий режим

Практические советы

• При подключении к PLC проверьте полярность - неверная полярность не повредит реле, но не активирует катушку
• Для долгой службы избегайте частых включений при максимальной нагрузке - лучше применять реле с запасом по току
• Если нужна защита от скачков напряжения, параллельно катушке установите демпферный диод (flyback diode)
• При монтаже на плате соблюдайте минимальный зазор между выводами - рекомендовано 5 мм для безопасности
• Артикул ma3kn22bd - точный идентификатор для заказа запчастей. Не путайте с аналогичными моделями MA3K с другим числом контактов или напряжением
