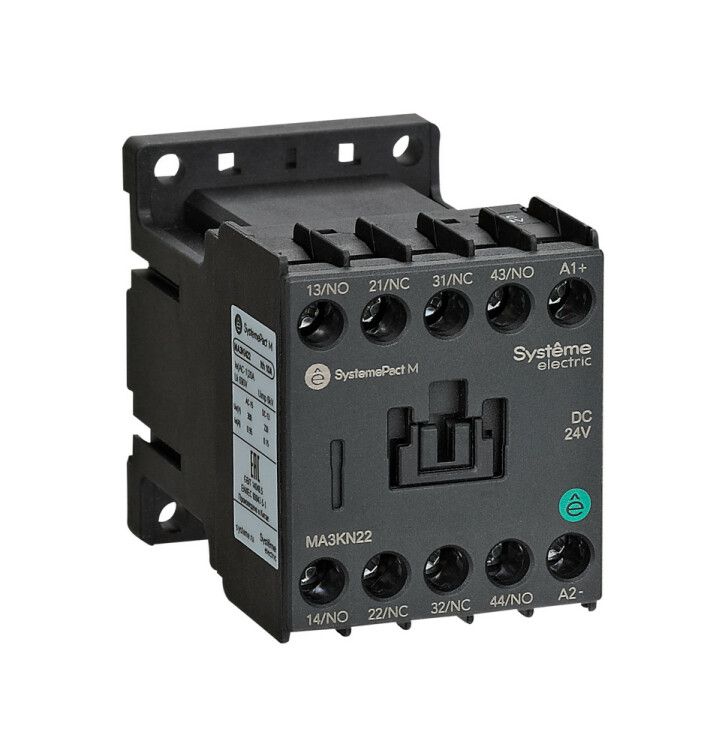

ПРОМЕЖУТОЧНОЕ РЕЛЕ MA3K 2НО+2НЗ DC110V | MA3KN22FD Systeme Electric APC

Промежуточное реле MA3K 2 нормально открытых + 2 нормально закрытых контактов DC 110В от Systeme Electric - компактное устройство для управления сложными цепями в системах автоматизации. Артикул ma3kn22fd обеспечивает надёжную коммутацию вспомогательных и управляющих контуров при постоянном напряжении 110 В.

Назначение и область применения

Промежуточное реле MA3K 2 нормально открытых + 2 нормально закрытых контактов DC 110В используется для передачи сигналов между цепями различного уровня мощности. Оно не управляет силовой нагрузкой напрямую, а служит «переключателем» в схемах управления - например, активирует другие реле, контакторы, световые индикаторы или системы сигнализации. Подходит для установки в панелях управления станков, конвейеров, систем вентиляции, телекоммуникационного оборудования и других объектов автоматизации.

Технические характеристики

• Тип: промежуточное реле
• Управление: постоянный ток (DC), номинальное напряжение 110 В
• Контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Максимальный коммутируемый ток: 10 А
• Подключение: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Монтаж: на DIN-рейку 35 мм или крепление винтами на монтажной плате
• Гарантия: 60 месяцев

Совместимость и монтаж

Промежуточное реле MA3K 2 нормально открытых + 2 нормально закрытых контактов DC 110В совместимо с DIN-рейками стандарта EN 60715. Для монтажа на рейке достаточно защёлкнуть корпус - фиксация надёжная. При установке на плате используйте четыре отверстия под винты, расположенные по углам корпуса. Убедитесь, что провода соответствуют сечению до 2,5 мм2 - это максимальный размер для винтовых зажимов. Клеммы рассчитаны на многожильные и одножильные провода. Не затягивайте слишком сильно - есть риск повредить контактные площадки.

Безопасность и стандарты

Промежуточное реле MA3K 2 нормально открытых + 2 нормально закрытых контактов DC 110В соответствует требованиям IEC/EN 61810-1 для промежуточных реле. Сертифицировано для работы в условиях промышленной автоматизации. Гарантированная долговечность - более 1 млн операций при номинальной нагрузке. Отсутствие защиты от пыли и брызг (IP20) требует установки внутри закрытых щитов.

Преимущества

• Чёткая схема контактов: два НО и два НЗ позволяют реализовать сложные логические функции без внешних элементов
• Высокая надёжность коммутации при токе до 10 А - подходит для большинства управляющих цепей
• Совместимость с аксессуарами Schneider Electric - можно использовать дополнительные модули (например, временные задержки или индикацию состояния)
• Широкий температурный диапазон работы - устойчиво работает в условиях производства
• Долгий срок службы - гарантия 5 лет подтверждает качество изготовления

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - для этого нужны контакторы
• IP20 не позволяет использовать в сырых, пыльных или наружных условиях - требуется герметичный шкаф
• Работает только с постоянным током - нельзя подключать к сети переменного тока 220 В
• Напряжение управления строго 110 В DC - при меньшем напряжении реле не сработает, при большем - выйдет из строя

Примеры использования

• Активация аварийной остановки через кнопку - сигнал с пульта проходит через реле и замыкает цепь питания контактора двигателя
• Индикация режима работы: один НО контакт включает зелёную лампу, один НЗ - красную
• Передача сигнала от PLC к нескольким потребителям (сигнальные лампы, звуковые оповещатели, вторичные реле)
• Реверсивное управление двигателем: реле переключает полярность через пару НО и НЗ контактов

Практические советы

• Проверьте соответствие напряжения катушки - 110 В DC - перед подключением. Переполюсовка не повредит, но неверное напряжение вызовет отказ
• При использовании в схемах с высокой частотой переключений (более 1000 раз/час) контролируйте нагрев - реле не имеет принудительного охлаждения
• Для удобства обслуживания рекомендуется использовать тестовые перемычки на клеммах управления
• Если нужна индикация состояния - выберите модель с встроенным индикатором (доступна в сериях SE с префиксом MR2K)
• При замене старого реле - сверьте количество и тип контактов, чтобы не нарушить логику схемы
