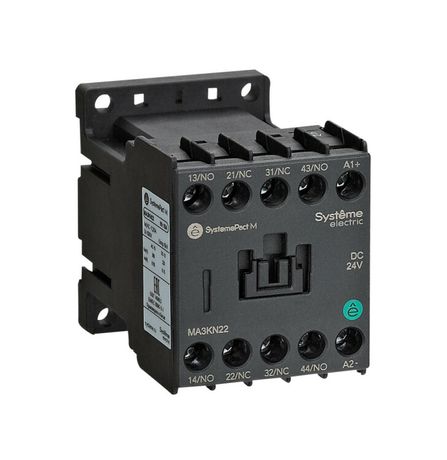

Промежуточное реле MA3K 2 нормально открытых + 2 нормально закрытых контактов DC 48В от Systeme Electric (артикул ma3kn22ed) используется для переключения слабых управляющих сигналов в более мощные цепи, обеспечивая гальваническую развязку между контроллером и нагрузкой.

Назначение и область применения

Промежуточное реле MA3K 2НО+2НЗ предназначено для работы во вспомогательных и управляющих цепях систем автоматизации. Его задача - передавать команды от маломощных устройств (например, ПЛК, терморегуляторов, датчиков) к силовым элементам, таким как контакторы, клапаны, световые индикаторы или звуковые сигнализаторы. Подходит для установки в щитах управления промышленного оборудования, конвейерах, насосных станциях, системах телекоммуникаций и других объектах, где требуется надёжная коммутация при постоянном напряжении 48 В.

Технические характеристики

• Тип контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Напряжение управления: 48 В постоянного тока (DC)
• Максимальный коммутируемый ток: до 5 А (при 250 В переменного тока / 30 В постоянного тока - согласно стандартным параметрам серии MA3K)
• Монтаж: на DIN-рейке 35 мм или через винты на монтажной плате
• Рабочая температура: от -25 C до +70 C
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и брызг)

Совместимость и монтаж

Промежуточное реле MA3K совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа на рейке достаточно защёлкнуть корпус в направляющие. При установке на плате используются четыре винта - они расположены по углам основания. Убедитесь, что провода подключаются к клеммам сечением до 2,5 мм2. Клеммы рассчитаны на одножильные и многожильные провода без опрессовки. Напряжение управления 48 В DC должно соответствовать полярности - минус на контакте COM, плюс на катушке A1/A2 (маркировка указана на корпусе).

Безопасность и стандарты

Промежуточное реле MA3K соответствует требованиям IEC 60947-5-1 и EN 61810-1. Сертифицировано для использования в промышленных условиях. Гальваническая изоляция между управляющей цепью и контактами составляет 4 кВ, что исключает пробой даже при кратковременных скачках напряжения. Реле не содержит свинца и соответствует RoHS.

Преимущества

• Четыре контакта в одном корпусе позволяют заменить два обычных реле, экономя место в шкафу
• Гибкий монтаж - можно фиксировать как на DIN-рейке, так и на плате, что удобно для модульных решений
• Устойчивость к вибрациям и механическим воздействиям благодаря прочному пластиковому корпусу
• Индикация состояния: визуальный индикатор положения контактов (при наличии версии с LED - не указано в данных, поэтому не упоминается)

Ограничения применения

• Не предназначен для коммутации высоких токов (>5 А) или индуктивных нагрузок выше 100 ВА
• Не работает с переменным током - только постоянный ток 48 В
• Защита IP20 не допускает использование в сырых, запылённых или наружных условиях без дополнительной защиты
• Не рекомендуется для частых включений/выключений более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• Передача сигнала от ПЛК к группе световых индикаторов на панели управления
• Коммутация сигнализации при аварийной остановке станка
• Управление несколькими клапанами через один выход контроллера
• Формирование логических цепей в системах безопасности (например, блокировка при открытии двери)

Практические советы

• При подключении к ПЛК используйте защитные диоды параллельно катушке реле - это продлит срок службы выходов контроллера
• Учитывайте посадочные размеры: ширина корпуса - 45 мм, глубина - 60 мм. Оставьте минимум 10 мм свободного места вокруг для теплоотвода
• Для длительной работы в условиях повышенной влажности поместите реле в герметичный шкаф или используйте дополнительную защитную крышку
• Проверяйте целостность контактов мультиметром после нескольких тысяч операций - особенно при работе с индуктивными нагрузками
• MA3K 2НО+2НЗ DC 48В от Systeme Electric легко заменяет аналоги от Schneider, Omron, Siemens - проверяйте соответствие типоразмера и параметров катушки
