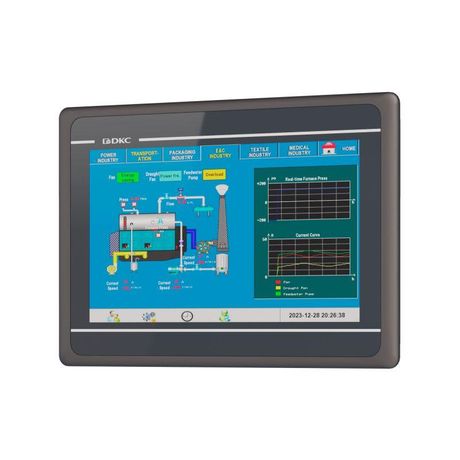

Промышленная операторская панель, диагональ 10.1", 16,77М цветов дисплей TFT, разрешение 1024×600 px, порты: 2 COM, 1 Micro USB, Ethernet | H ДКС H1000-T100E

Промышленная операторская панель DKC h1000-t100e - это надёжный интерфейс для контроля и визуализации процессов на производстве. Устройство сочетает яркий цветной экран, широкий набор промышленных интерфейсов и защиту IP65, что делает его подходящим для работы в сложных условиях завода, цеха или линии автоматизации.

Назначение и область применения

Промышленная операторская панель DKC h1000-t100e используется для отображения данных с оборудования и управления технологическим процессом в реальном времени. Подходит для взаимодействия с ПЛК, частотными преобразователями, датчиками и другими устройствами автоматизации. Применяется на конвейерах, станках, системах упаковки, насосных станциях и других объектах, где требуется удобный и защищённый интерфейс оператора.

Технические характеристики

• Диагональ экрана: 10.1 дюйма
• Тип дисплея: TFT, 16 777 216 цветов, разрешение 1024×600 пикселей
• Напряжение питания: 10–28 В постоянного тока
• Защита корпуса: IP65 (полная защита от пыли и стойкая против струй воды)
• Рабочая температура: от 0 до +50 C
• Срок службы: до 10 лет
• Интерфейсы:
  • RS-232 - 2 порта
  • RS-485 - 1 порт
  • RS-422 - 1 порт
  • USB Type-A - 1 порт
  • Micro USB - 1 порт (для прошивки/обслуживания)
  • Ethernet (Industrial) - 1 порт
• Поддерживает протокол MODBUS RTU/TCP
• Высота фронтальной части: 283 мм
• Глубина монтажа: 47 мм

Совместимость и монтаж

Промышленная операторская панель DKC h1000-t100e совместима с большинством ПЛК: Siemens, Allen Bradley, Mitsubishi, Omron, Schneider Electric и другими. Для подключения используйте один из доступных интерфейсов - RS-232, RS-485, RS-422 или Ethernet. Монтаж осуществляется в щит или панель через вырез 269×173 мм. Глубина монтажа 47 мм позволяет установить панель даже в компактные шкафы. Кабели рекомендуется выводить снизу или сбоку, чтобы не перегружать заднюю часть корпуса.

Безопасность и стандарты

Устройство соответствует требованиям промышленной безопасности: степень защиты IP65 обеспечивает работу в запылённых и влажных средах. Напряжение питания 10–28 В DC совместимо со стандартными промышленными источниками. Поддержка протокола MODBUS гарантирует совместимость с оборудованием, работающим по открытым стандартам. Электроэнергетическая безопасность соответствует нормам IEC 61131-2.

Преимущества

• Яркий TFT-экран с высокой цветовой глубиной - чёткое отображение графиков, схем и текста даже при ярком освещении
• Множество коммуникационных портов - возможность одновременного подключения нескольких устройств без внешних адаптеров
• Поддержка Industrial Ethernet - быстрая связь с SCADA-системами и облачными платформами
• Долгий срок службы - 10 лет гарантированной работы при соблюдении условий эксплуатации
• Стандартный форм-фактор - легко заменяет аналогичные модели других производителей

Ограничения применения

• Не предназначен для работы при температуре ниже 0 C - возможна потеря контрастности или отказ дисплея
• Нет встроенного Wi-Fi или Bluetooth - для беспроводной связи требуются внешние модули
• Micro USB не предназначен для передачи данных во время работы - только для обслуживания и обновления прошивки
• Не имеет встроенной батареи - питание обязательно должно быть постоянно подключено
• Экран не сенсорный - управление только кнопками на лицевой панели

Примеры использования

• На линии сборки - отображение количества произведенных изделий, сигналы аварий, настройка скорости конвейера
• В системе водоснабжения - контроль давления, уровней, состояния насосов и аварийных остановок
• На станке ЧПУ - ввод параметров обработки, просмотр истории ошибок, активация режимов обслуживания
• В распределительном щите - централизованное управление несколькими ПЛК через Ethernet

Практические советы

• Перед монтажом проверьте посадочные размеры - фронтальная высота 283 мм требует точного выреза в панели
• Для долгой работы в пыльной среде регулярно очищайте поверхность экрана мягкой тканью - пыль не попадает внутрь, но может затруднять обзор
• При использовании RS-485 подключайте терминирующие резисторы 120 Ом на крайних устройствах сети
• Обновляйте прошивку через Micro USB только при отключенном питании основного оборудования
• Для удалённого мониторинга подключите панель к сети Ethernet и настройте доступ через OPC UA или Modbus TCP
