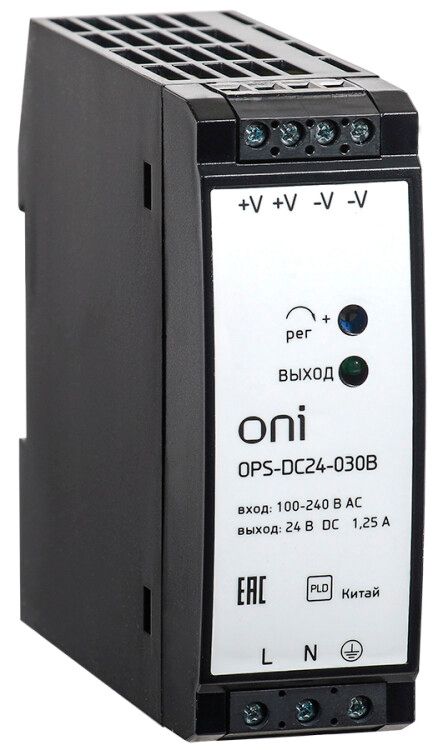

Промышленный импульсный блок питания ONI. Диапазон входных напряжений 90-264В AC или 127-370В DC. Номинальное выходное напряжение 24В Номинальный выходной ток 1,25 А. Номинальная мощность 30Вт. Защиты от перенапряжения и перегрузки - OPS-DC24-030B IEK

Блок питания импульсный промышленный 220В AC/24В DC 30Вт, номинальный выходной ток 1,25 А, защита от перенапряжения и перегрузки от бренда ONI (IEK) с артикулом ops-dc24-030b предназначен для стабильного преобразования переменного тока в постоянный, обеспечивая надёжное энергоснабжение промышленного оборудования. Его компактная конструкция и защитные функции делают его удобным решением для автоматизации и управления.

Назначение и область применения

Этот блок питания используется там, где требуется стабильное напряжение 24 В постоянного тока. Подходит для питания контроллеров, реле, сенсоров, пневматических клапанов, модулей ввода-вывода и других устройств промышленной автоматики. Применяется на станках, конвейерах, системах сборки, логистике и в распределительных щитах. Благодаря защите от перегрузки и перенапряжения, блок питания ops-dc24-030b устойчив к скачкам сети и случайным нагрузкам.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Выходная мощность: 30 Вт
• Номинальный выходной ток: 1,25 А
• Входное напряжение: 90–264 В переменного тока (AC); 127–370 В постоянного тока (DC)
• Стабилизация выходного напряжения: да - напряжение остаётся постоянным даже при колебаниях входного тока
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Подключение: винтовые зажимы для проводов - надёжное и проверенное решение
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Ширина модуля: 2 модуля (36 мм)
• Количество питаемых линий: 2 - можно подключить две отдельные цепи
• Гарантия: 3 года

Совместимость и монтаж

Блок питания ops-dc24-030b совместим со всеми стандартными DIN-рейками типа TS35. Установка занимает несколько секунд: просто защёлкните корпус на рейке. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на многожильные и одножильные провода - затягивать необходимо равномерно, чтобы избежать повреждения контакта. Монтаж допускается в закрытых щитах с хорошей вентиляцией. Не рекомендуется установка в условиях высокой температуры выше +50 C.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 62368-1 и EN 62368-1, что гарантирует безопасную работу в промышленной среде. Защита от короткого замыкания, перегрузки и перенапряжения активируется автоматически - при нормализации условий блок питания возобновляет работу без manual reset. Наличие двойной изоляции исключает риск поражения током при соблюдении правил монтажа.

Преимущества

• Работает от переменного и постоянного тока - гибкость в подключении
• Узкий форм-фактор (2 модуля) экономит место в щитах
• Автоматическая защита снижает риск отказов оборудования
• Долгий срок службы благодаря использованию качественных компонентов
• Два выхода позволяют запитывать два устройства или цепи без внешних распределителей

Ограничения применения

Не предназначена для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 не предохраняет от попадания жидкости и мелкой пыли. Не использовать в местах с постоянными механическими воздействиями или вибрацией без дополнительной фиксации. Выходная мощность 30 Вт ограничивает применение для устройств с потреблением более 1,25 А. Не подходит для питания двигателей, нагревательных элементов или освещения большой мощности.

Примеры использования

• Питание PLC-контроллера S7-1200 и его модулей ввода-вывода
• Запитка 10+ датчиков proximity с суммарным током менее 1,25 А
• Обеспечение 24 В для реле времени и пневмоклапанов на конвейере
• Альтернатива линейному блоку питания в щитовой с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие входного напряжения - особенно при использовании DC-питания
• При подключении двух линий убедитесь, что суммарная нагрузка не превышает 30 Вт
• Используйте кабель с медными жилами и качественной изоляцией - плохой контакт вызывает перегрев
• Для длительной работы в режиме 80–90% нагрузки обеспечьте принудительную вентиляцию вокруг блока питания ops-dc24-030b
• При замене старого блока питания сверьте полярность выхода - 24 В DC имеет положительный и отрицательный вывод
