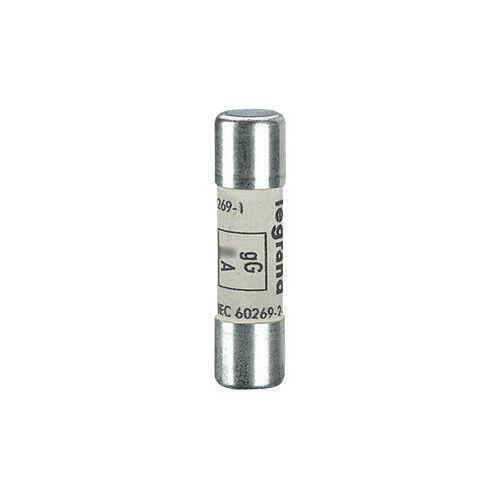

Предохранитель промышленный цилиндрический gG 10х38 20А 500В без индикатора | 013320 Legrand

Предохранитель цилиндрический gG 10×38 20А 500В без индикатора от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот тип предохранителя широко применяется в промышленном оборудовании и распределительных щитах, обеспечивая надёжную аварийную отключаемость при высоких токах. Артикулы 13320 и 013320 соответствуют одной модели из серии промышленных плавких вставок Legrand.

Назначение и область применения

Предохранитель цилиндрический gG 10×38 20А 500В без индикатора защищает силовые и вспомогательные цепи в электроустановках. Подходит для установки в коммутирующие устройства: автоматические выключатели, рубильники, пускатели, шкафы управления. Применяется на предприятиях, в жилых и общественных зданиях там, где требуется быстрое отключение при аварии.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 500 В - максимальное рабочее напряжение сети переменного тока;
• Габариты: 10×38 мм - стандартный размер для совместимости с большинством держателей;
• Категория применения: gL/gG - универсальная защита против перегрузок и коротких замыканий;
• Отключающая способность: 100 кА - способна безопасно прервать ток короткого замыкания до 100 тысяч ампер;
• Тип тока: переменный (AC);
• Рабочая частота: 42–62 Гц - оптимальная для сетей 50 Гц, используемых в России и странах СНГ;
• Способ монтажа: на аппарат - требует установки в специальный держатель или патрон.

Совместимость и монтаж

Предохранитель цилиндрический gG 10×38 20А 500В без индикатора совместим со всеми стандартными держателями для цилиндрических вставок этого формата. Монтаж осуществляется путём вставления в патрон - физически контакты должны плотно прилегать к контактным пластинам. Убедитесь, что держатель рассчитан на 500 В и 100 кА. Не допускается использование с адаптерами, увеличивающими габариты - это снижает механическую прочность и тепловую стабильность.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60269-1/2 для плавких вставок категории gG. Обеспечивает класс безопасности IP2X при установленной в патроне. Конструкция исключает самопроизвольное выпадение и повреждение корпуса при нормальном использовании.

Преимущества

• Высокая отключающая способность (100 кА) позволяет применять в местах с большой мощностью КЗ - например, рядом с трансформаторами или крупными двигателями;
• Стандартные размеры обеспечивают широкую доступность запасных частей и совместимость с оборудованием различных производителей;
• Отсутствие индикатора уменьшает стоимость и повышает надёжность - нет сложных элементов, которые можно испортить;
• Произведён в соответствии с требованиями Legrand к качеству и долговечности промышленных компонентов.

Ограничения применения

• Не постоянный ток (DC) - работает только в сетях переменного тока;
• Не имеет индикации срабатывания - нельзя визуально определить, сработала ли вставка без проверки тестером или замены;
• Не рекомендован для частой замены - многократные срабатывания могут вызывать нагрев держателя и окисление контактов;
• Не подходит для защиты чувствительной электроники - слишком медленная реакция по сравнению с полупроводниковыми устройствами.

Примеры использования

• Защита двигателей насосов и вентиляторов на заводах;
• Автоматическая защита входных групп в распределительных щитах ЖЭКов;
• Функциональная защита пускателей и магнитных контакторов в системах автоматизации;
• Щиты управления станков ЧПУ, конвейеров, сварочных машин.

Практические советы

• Выбирая этот предохранитель, всегда проверяйте посадочные размеры держателя - даже небольшая разница в глубине или диаметре может привести к плохому контакту и перегреву;
• При замене обязательно отключите питание и убедитесь, что система обесточена - работать под напряжением опасно;
• Если предохранитель срабатывает часто - это сигнал о проблеме в цепи: перегрузка, пробой, неисправность нагрузки. Не меняйте его на более мощный - это создаёт риск возгорания;
• Храните запасные вставки в сухом месте - влага может вызвать коррозию контактов внутри держателя;
• Arтикулы 13320 и 013320 - одинаковый продукт; различие лишь в оформлении номера по внутренней системе Legrand.
