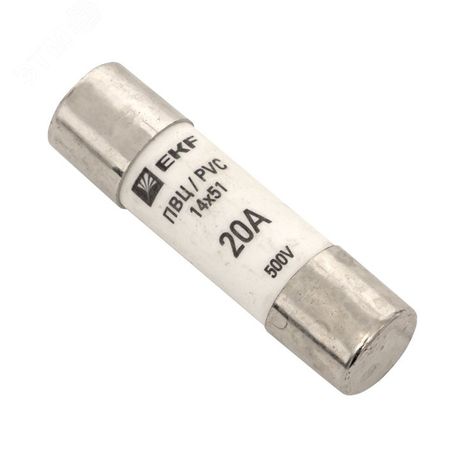

Плавкая вставка цилиндрическая ПВЦ (14х51) 20А EKF PROxima | pvc-14x51-20

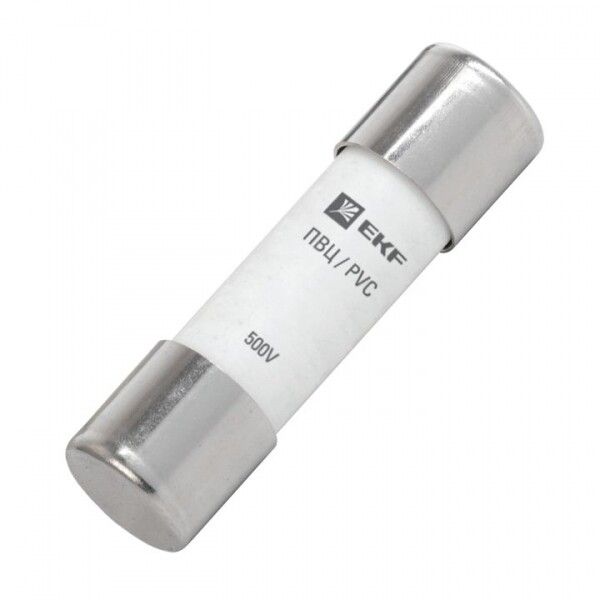

Плавкая вставка цилиндрическая ПВЦ 14х51 20А от EKF - это однополюсный защитный элемент, предназначенный для автоматического отключения цепи при перегрузках и коротких замыканиях. Устанавливается в предохранители и используется в промышленных и бытовых распределительных системах.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 14х51 20А защищает электрооборудование от повреждений из-за превышения допустимого тока. Она применяется там, где требуется надёжная и быстрая реакция на аварийные режимы: в распределительных щитах ЩО-70, вводно-распределительных устройствах ВРУ, шкафах ШРС, а также в аппаратах управления двигателями, конвейерами и другим промышленным оборудованием.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 220 В - рабочее напряжение переменного тока; не рекомендуется применять выше этого значения;
• Тип тока: переменный (AC), частотой 50 Гц - подходит для сетей России и стран СНГ;
• Габариты: 14×51 мм - стандартный размер, совместимый с большинством держателей плавких вставок;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этой величины;
• Категория применения: gL/gG - обеспечивает защиту как кабелей, так и полупроводниковых устройств;
• Характеристика расцепления: C - умеренно инерционная, подходит для нагрузок с пусковыми токами (например, двигатели);
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий, требует установки в корпус;
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, температурой от −40C до +40C;
• Количество полюсов: 1 - одноканальная защита одной фазы;
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 14х51 20А устанавливается в специальные держатели типа “на аппарат” - то есть в предохранительные блоки, которые крепятся к DIN-рейке или монтируются в корпусе. Подходит для всех стандартных держателей, соответствующих габаритам 14×51 мм. Перед заменой обязательно отключите питание. Нельзя использовать в держателях с меньшим внутренним диаметром - возможен контакт с металлическими частями и пробой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1-2010 - международному стандарту на плавкие предохранители низкого напряжения. Это гарантирует соответствие безопасности, точности отключения и долговечности. Индикаторная лампочка на некоторых моделях держателей сигнализирует о сработавшей вставке, что ускоряет диагностику.

Преимущества

• Высокая отключающая способность (50 кА) позволяет применять её даже в местах с высокой вероятностью КЗ - например, рядом с трансформаторами;
• Категория gL/gG делает её универсальной: защищает как провода, так и чувствительную электронику;
• Характеристика C хорошо сочетается с пуском двигателей - снижает риск ложных срабатываний;
• Длительная гарантия (7 лет) указывает на стабильное качество производства EKF;
• Широко распространённый форм-фактор - легко найти замену в любом магазине.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запылённости или открытых площадках - степень защиты IP00 требует обязательной установки в закрытом корпусе;
• Не подходит для цепей постоянного тока (DC) - только для AC 50 Гц;
• Максимальное напряжение 220 В - нельзя использовать в трёхфазных сетях 380 В без согласования с конструкцией держателя;
• Не следует применять вместо автоматических выключателей в системах, где нужна многократная коммутация - вставка одноразовая.

Примеры использования

• Защита входного кабеля в щите ЩО-70 на 20 А;
• Фазовая защита асинхронного двигателя мощностью до 3–4 кВт в шкафу ШРС;
• Автоматическая защита группы освещения в промышленном помещении;
• Дополнительная защита ввода в здание через ВРУ, когда установлен основной автомат на 25–32 А.

Практические советы

• Выбирая замену, всегда сверяйте не только ток, но и габариты - 14×51 мм должны точно совпадать с держателем;
• При замене проверьте состояние держателя: окисление контактов или трещины могут вызвать нагрев даже при новой вставке;
• Если вставка перегорает часто - ищите причину: перегрузка, КЗ или несоответствие нагрузки. Не ставьте вставку с большим номиналом!
• Для удобства обслуживания используйте держатели с индикаторами - они сразу покажут, что вставка сработала;
• Храните запасные вставки в сухом месте - влага может повредить внутренние компоненты даже в неработающем состоянии.
