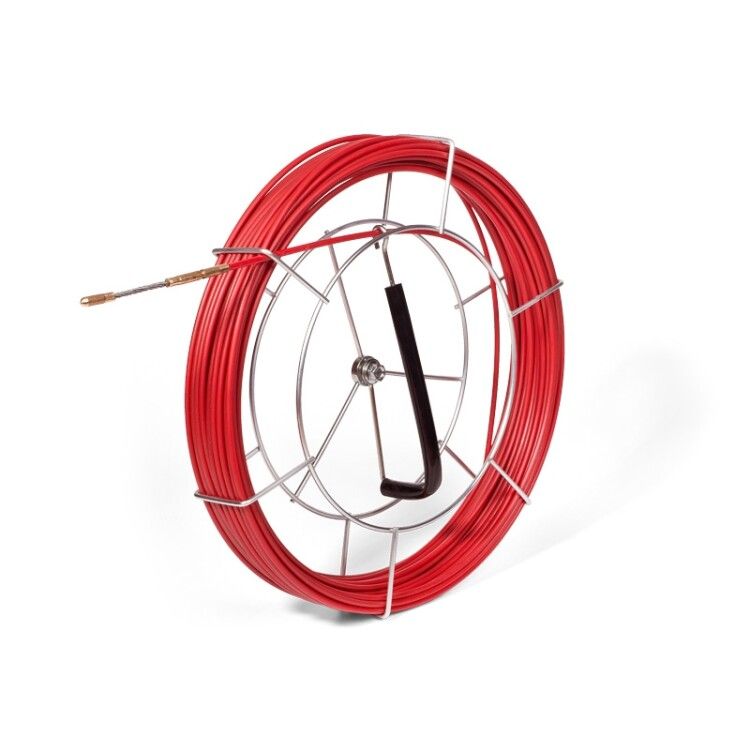

Протяжка-стеклопруток FGP-3.5/20MK на металлической катушке - 77502 КВТ

Протяжка-стеклопруток FGP-3.5/20МK (кр), Fortisflex - это гибкий и прочный инструмент для протяжки кабелей внутри установочных труб, выполненный из стеклопластикового сердечника с полиэтиленовой оболочкой. Благодаря комбинации жесткости и антифрикционного покрытия, этот продукт подходит для работы в плотно заполненных каналах, даже под напряжением.

Назначение и область применения

Протяжка-стеклопруток FGP-3.5/20МK (кр), Fortisflex используется для протяжки силовых и слаботочных кабелей через установочные трубы, короба и другие защищённые каналы. Применяется при монтаже электропроводки в зданиях, промышленном оборудовании, распределительных щитах и других объектах, где требуется надёжное перемещение проводов без повреждения изоляции. Подходит для работ в условиях ограниченного доступа и при наличии препятствий в виде изгибов и соединений.

Технические характеристики

• Диаметр: 3,5 мм
• Длина бухты: 20 метров
• Материал сердечника: стеклопластик (стекловолокно)
• Покрытие: полиэтиленовая оболочка
• Прочность на разрыв: 4000 Н
• Минимальный радиус изгиба: 160 мм
• Форма головки: кольцевая, с закруглением
• Цвет: красный
• Наконечник: сменный винтовой из латуни, резьба M5

Совместимость и монтаж

FGP-3.5/20МK (кр), Fortisflex совместим с большинством типов установочных труб, включая ПНД, ПВХ, металлические и гофрированные каналы. Кольцевая головка с закруглением легко проходит через внутренние изгибы и переходы. Для монтажа необходимо:

• Закрепить наконечник на конце кабеля с помощью резьбы M5;
• Аккуратно продвинуть протяжку по каналу, используя равномерное давление;
• После завершения протяжки - отсоединить наконечник и использовать его как заглушку-окно для последующего тяжения кабелей.

Учитывайте минимальный радиус изгиба 160 мм - превышение этого значения может вызвать перегрузку материала.

Безопасность и стандарты

Протяжка-стеклопруток FGP-3.5/20МK (кр), Fortisflex обладает отличными диэлектрическими свойствами благодаря составу стекловолокна и полиэтилена. Это позволяет применять её в каналах с действующими кабелями под напряжением до 1000 В без риска поражения током. Оболочка предотвращает контакт между рабочим элементом и токоведущими частями. Соответствует требованиям безопасности при работе в электроустановках согласно ГОСТ Р 50571 и ПУЭ.

Преимущества

• Высокая прочность на разрыв (4000 Н) - выдерживает нагрузки при протяжке в труднодоступных участках.
• Антифрикционная оболочка снижает трение, ускоряет процесс и защищает стенки труб от царапин.
• Не подвержена коррозии - долговечен материал, не требует специального хранения.
• Гибкость и жесткость в балансе - проходит изгибы, сохраняя форму и не прогибается под собственным весом.
• Сменный наконечник - позволяет быстро переключаться между протяжкой и тяжением без замены всей протяжки.

Ограничения применения

• Не предназначена для использования в условиях температур ниже –20 C - материал становится хрупким.
• Не рекомендуется для многократного изгиба под углом менее 160 мм - риск деформации сердечника.
• Не следует применять в каналах с острыми кромками или механическими повреждениями - возможен разрез оболочки.
• Не подходит для протяжки кабелей массой более 8–10 кг на один участок - превышение нагрузки может привести к разрыву.

Примеры использования

• Протяжка кабеля ВВГнг-Ls через пластиковую трубу в стене квартиры.
• Укладка сигнальных проводов в шахте распределительного щита.
• Монтаж кабельных линий в технологических коробах на производстве.
• Работа в уже смонтированных системах, где нельзя разбирать каналы - протяжка проходит через существующие изгибы.

Практические советы

• Перед использованием проверьте целостность оболочки - любые порезы или трещины снижают срок службы.
• Используйте смазку на основе силикона для длинных участков (>15 м) - это уменьшит сопротивление движению.
• Храните протяжку-стеклопруток FGP-3.5/20МK (кр), Fortisflex в сухом месте, избегая прямых солнечных лучей - УФ-излучение со временем ослабляет полиэтилен.
• При необходимости замены наконечника - используйте только оригинальные комплектующие с резьбой M5; сторонние детали могут не обеспечить герметичность и надёжность фиксации.
• Для точного определения длины - учитывайте, что 20 метров - это максимальная длина бухты; реальная проходимая длина в канале может быть меньше из-за изгибов и препятствий.
