Протяжка-стеклопруток FGP-3.5/20 (кр) | 69443 Fortisflex КВТ

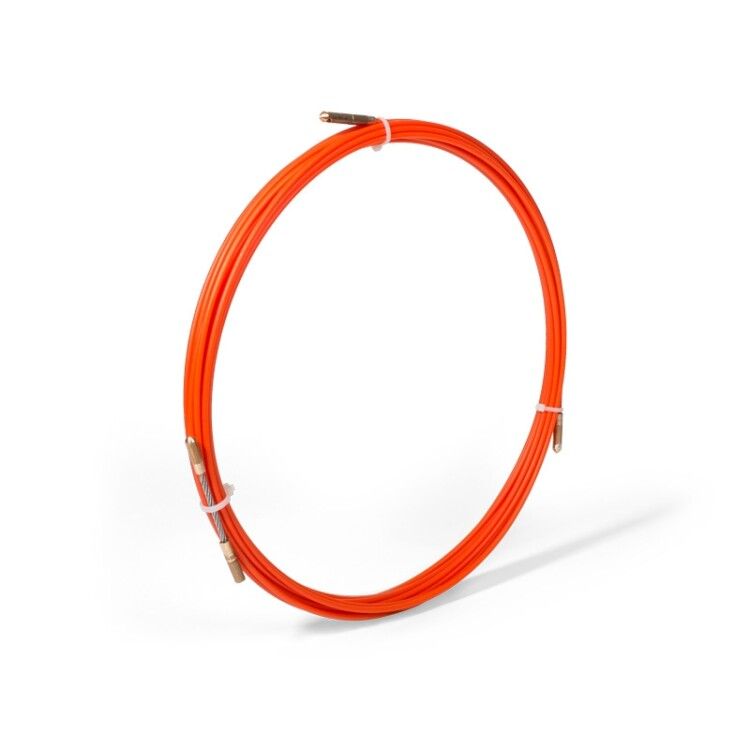

Протяжка-стеклопруток FGP-3.5/20 красный 20м - это легкая, прочная и диэлектрическая направляющая для протяжки кабелей в трубах и каналах, особенно там, где есть напряжение. Бренд Fortisflex и КВТ выпускают эту модель в серии Протяжка-стеклопруток со сменными наконечниками FGP-3.5, а артикул 69443 позволяет точно идентифицировать продукт.

Назначение и область применения

Протяжка-стеклопруток FGP-3.5/20 красный 20м предназначена для протяжки кабелей через защищенные каналы, трубы, лотки и короба - даже плотно заполненные. Подходит для работ в условиях, когда нельзя отключать питание: благодаря диэлектрическим свойствам материала её можно использовать рядом с проводами под напряжением. Чаще всего применяется в электромонтаже зданий, промышленном оборудовании, системах автоматизации и телекоммуникациях.

Технические характеристики

• Диаметр: 3,5 мм - оптимальный для узких каналов и малых труб
• Длина: 20 метров - хватает для большинства внутренних трасс
• Прочность на разрыв: 4000 Н - выдерживает значительные нагрузки при затяжке кабелей
• Минимальный радиус изгиба: 160 мм - можно использовать в поворотах без потери целостности
• Материал: стеклопластик (стекловолокно) - не растягивается, не корродирует, сохраняет форму
• Покрытие: антифрикционная полиэтиленовая оболочка - снижает трение, защищает сердечник
• Цвет: красный - легко заметна в сложной среде, удобна для идентификации
• Рабочий температурный диапазон: от –20C до +55C - подходит для помещений и улицы в умеренном климате
• Форма головки: кольцевая - позволяет закрепить наконечник или кабель
• Наконечники: сменные винтовые из латуни с резьбой M5 - обеспечивают надёжное соединение

Совместимость и монтаж

Протяжка-стеклопруток FGP-3.5/20 красный 20м совместима с мини-чулками ЧМ мини - это позволяет быстро перейти от протяжки к затяжке кабеля без замены всей системы. Для установки: вставьте наконечник в кольцо, закрутите его резьбой M5, затем привяжите к нему кабель или шнур. После протяжки наконечник легко снимается и меняется на заглушку-окно, если нужна другая операция. Учитывайте посадочный диаметр: 3,5 мм подходит для труб с внутренним диаметром от 8–10 мм и более.

Безопасность и стандарты

Изделие изготовлено из диэлектрических материалов - стекловолокна и полиэтилена - что делает его безопасным для работы вблизи токоведущих частей. Отсутствие металлических элементов в теле протяжки исключает риск короткого замыкания. Однако не предназначен для использования в условиях повышенной взрывоопасности или при наличии открытой дуги.

Преимущества

• Высокая прочность при минимальном весе - не утомляет при работе
• Не подвержена коррозии - долговечен даже во влажной среде
• Гибкость и жесткость в балансе - проходит изгибы, не теряя направленности
• Легкое скольжение благодаря полиэтиленовой оболочке - снижает усилие протяжки
• Сменные наконечники - экономят время и материал при смене задач
• Яркий цвет - упрощает поиск и контроль в процессе монтажа

Ограничения применения

• Не рекомендуется для использования при температурах ниже –20C - материал становится хрупким
• Не подходит для очень узких каналов менее 8 мм внутреннего диаметра - возможен застревание
• Не следует применять в условиях постоянного механического воздействия (например, в движущихся механизмах)
• Не является заменой силового троса - используется только как направляющая, не для тяги тяжелых масс

Примеры использования

• Протяжка кабеля в пластиковых трубах внутри стен офисного здания
• Установка сигнальных проводов в распределительных щитках с уже смонтированными силовыми кабелями
• Монтаж Ethernet-кабелей в кабельных лотках на заводе
• Замена старой проводки в существующих каналах без вскрытия штукатурки

Практические советы

• Перед использованием проверяйте состояние наконечника - при повреждении резьбы M5 замените его сразу
• При протяжке в длинных и извилистых трассах используйте смазку на основе силикона - она продлит срок службы оболочки
• Храните протяжку-стеклопруток FGP-3.5/20 красный 20м в сухом месте, избегая длительного воздействия УФ-лучей - полиэтилен может стать хрупким
• Не перегибайте изделие меньше чем на 160 мм - это может вызвать микротрещины в стеклопластиковом сердечнике
• Для многократного использования выбирайте комплект с запасными наконечниками - они расходуются быстрее, чем сама протяжка
