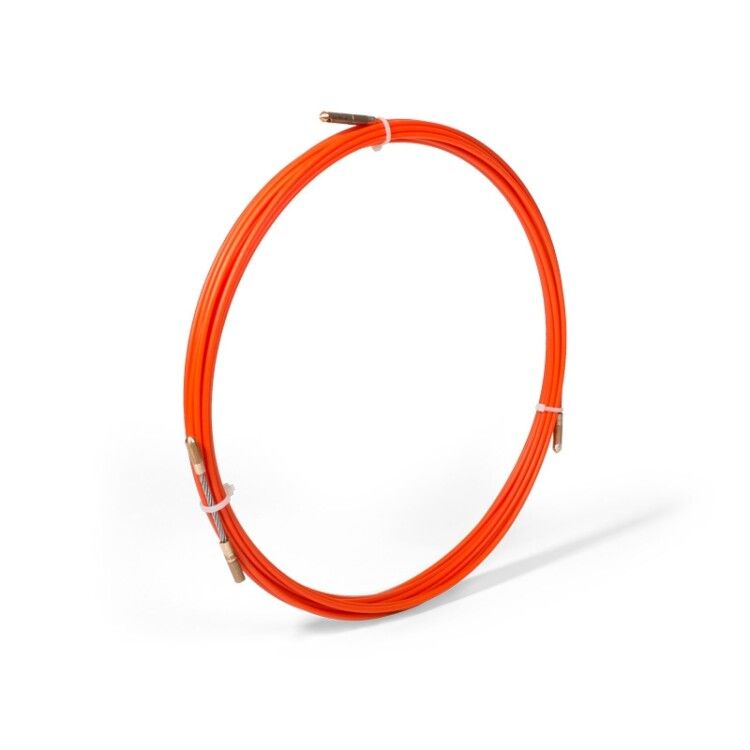

Протяжка-стеклопруток FGP-3.5/30 красный - это легкая, прочная и диэлектрическая направляющая для протяжки кабелей в трубах и каналах, особенно там, где есть напряжение. Бренд Fortisflex и КВТ выпускают эту модель в серии Протяжка-стеклопруток со сменными наконечниками FGP-3.5, артикул 69446.

Назначение и область применения

Протяжка-стеклопруток FGP-3.5/30 красный используется для протяжки кабелей через защищенные каналы, трубы, короба и шахты - даже когда внутри уже проложены провода под напряжением. Подходит для работы в распределительных щитах, системах автоматизации, промышленном оборудовании и слаботочных сетях. Особенно эффективна в узких и перегруженных трассах благодаря малому диаметру и гибкости.

Технические характеристики

• Диаметр: 3,5 мм - позволяет проходить через узкие каналы и трубы с минимальным зазором
• Длина бухты: 30 м - достаточна для большинства внутренних и средних внешних трасс
• Материал: стеклопластик - обеспечивает жесткость при продвижении и не деформируется под нагрузкой
• Прочность на разрыв: 4000 Н - выдерживает значительные усилия при затяжке кабелей
• Минимальный радиус изгиба: 160 мм - можно использовать в поворотах, но не в очень острых изгибах
• Рабочий температурный диапазон: от –20 до +55 C - подходит для помещений и умеренного климата
• Покрытие: антифрикционная полиэтиленовая оболочка - снижает трение, защищает стеклопруток от abrasion
• Цвет: красный - удобен для визуального отличия от других протяжек
• Головка: кольцевая, закругленная - предотвращает цепляние за кромки труб и легко проходит через фитинги
• Наконечники: сменные винтовые из латуни с резьбой M5 - обеспечивают надежное крепление кабельного конца

Совместимость и монтаж

Протяжка-стеклопруток FGP-3.5/30 красный совместима с мини-чулками ЧМ мини - позволяет быстро переходить от протяжки к тяге кабеля. Для установки наконечника просто вкрутите его в основной стержень до упора. После окончания работ наконечник можно снять и заменить на заглушку-окно, чтобы использовать протяжку снова. Убедитесь, что внутренний диаметр трубы больше 8–10 мм - иначе протяжка будет застревать.

Безопасность и стандарты

Из-за диэлектрических свойств стекловолокна и полиэтиленовой оболочки Protяжка-стеклопруток FGP-3.5/30 красный безопасна для использования в электроустановках под напряжением. Не проводит ток, не требует специальных средств защиты при работе с живыми частями. Однако не предназначен для работы в условиях повышенной влажности выше нормы или при контакте с химически активными веществами.

Преимущества

• Не подвержена коррозии - служит дольше металлических аналогов
• Легкий вес - удобно транспортировать и работать одной рукой
• Высокая прочность на разрыв - не рвется при затяжке тяжелых кабелей
• Сменные наконечники - экономят время и средства при замене деталей
• Антифрикционное покрытие - снижает риск повреждения кабелей при протяжке
• Удобная цветовая маркировка - исключает путаницу при использовании нескольких типов протяжек

Ограничения применения

• Не рекомендуется для использования при температурах ниже –20 C - материал становится хрупким
• Не предназначена для протяжки в каналах с острыми кромками или механическими препятствиями - возможен износ оболочки
• Не подходит для сверхвысоких нагрузок - максимальное усилие 4000 Н; для более тяжелых задач используйте модели с большим диаметром
• Не следует наматывать слишком туго - превышение минимального радиуса изгиба (160 мм) может вызвать микротрещины в стеклопластике

Примеры использования

• Протяжка кабеля в стеновых каналах при монтаже системы домашней автоматизации
• Перетяжка сигнальных проводов в панели управления станка, где другие провода остаются под напряжением
• Укладка Ethernet-кабелей в технологических шахтах офисного здания
• Замена старой проводки в распределительных коробках без демонтажа существующих кабелей

Практические советы

• Перед использованием проверьте целостность оболочки - порванная полиэтиленовая защита снижает срок службы
• При протяжке в длинных трассах смажьте поверхность протяжки мылом или специальным составом - это уменьшит трение
• Не используйте силовые инструменты (например, лебедки) без контроля натяжения - лучше применять ручное тяговое усилие
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - хотя оболочка устойчива, долгое пребывание на солнце может ее ослабить
• При необходимости удлинить трассу - соединяйте две протяжки с помощью специальной муфты, а не скручивайте между собой
