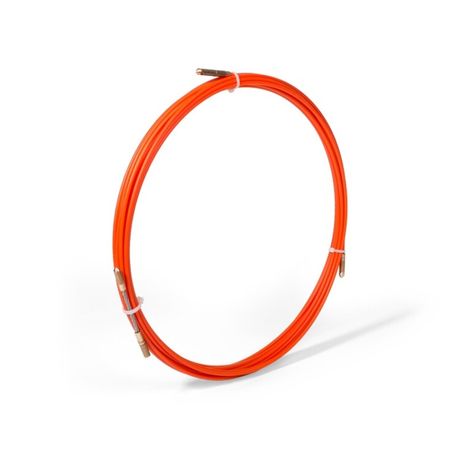

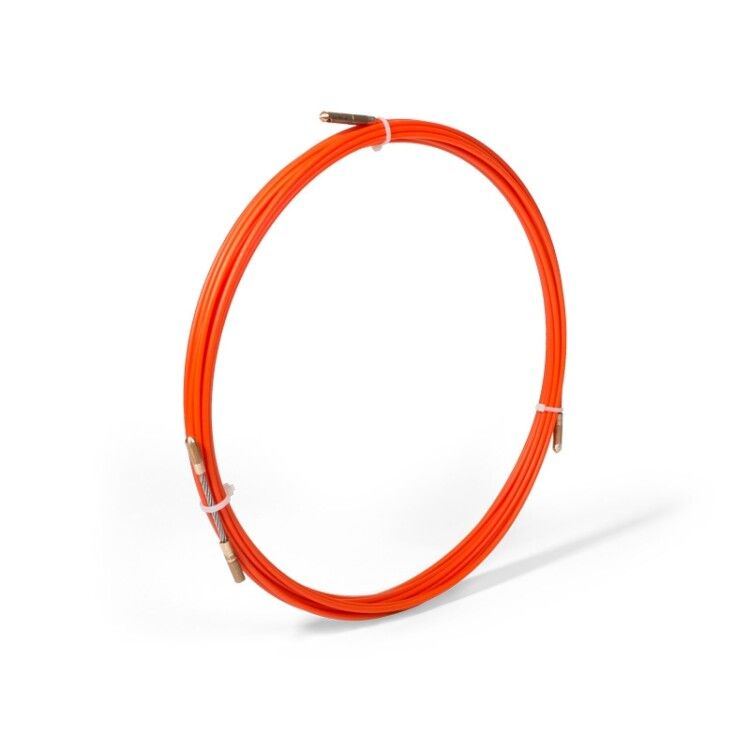

Протяжка-стеклопруток FGP-3.5/50, 3.5 мм, 50 м Fortisflex 77504

Протяжка-стеклопруток FGP-3.5/50 красный - это легкая, прочная и диэлектрическая направляющая для протяжки кабелей в установленных трубах и каналах. Бренд Fortisflex и КВТ обеспечивают надежность этой модели, а её конструкция оптимизирована для работы в условиях ограниченного доступа и под напряжением.

Назначение и область применения

Протяжка-стеклопруток FGP-3.5/50 красный используется для протяжки кабелей внутри уже смонтированных установочных труб, коробов и каналов - особенно там, где требуется высокая гибкость и минимальное трение. Подходит для работ в помещениях, шахтах, технологических нишах и других труднодоступных зонах. Применяется как в новых монтажах, так и при реконструкции существующих систем связи и энергоснабжения.

Технические характеристики

• Диаметр стеклопрутка: 3,5 мм
• Длина бухты: 50 метров
• Материал сердечника: стеклопластик (стекловолокно)
• Оболочка: полиэтилен (антифрикционное покрытие)
• Прочность на разрыв: 4000 Н
• Минимальный радиус изгиба: 160 мм
• Цвет: красный
• Форма головки: кольцевая
• Наконечник: сменный винтовой из латуни с резьбой M5
• Электроизоляционные свойства: да - совместима с работами под напряжением

Совместимость и монтаж

Протяжка-стеклопруток FGP-3.5/50 красный легко соединяется с винтовыми наконечниками M5 - они позволяют быстро закрепить кабель или перейти от протяжки к тяге. Готова к использованию с мини-чулками ЧМ мини. Для монтажа достаточно продеть протяжку через канал, зафиксировать кабель на наконечнике и потянуть. Полимерное покрытие снижает трение, что ускоряет процесс даже в заполненных трубах.

Безопасность и стандарты

Изготовлена из диэлектрических материалов - стекловолокна и полиэтилена - поэтому допускается применение при работе в сетях под напряжением до 1000 В. Отсутствие металлических элементов в теле протяжки исключает риск короткого замыкания. Однако перед работой всегда проверяйте наличие напряжения и соблюдайте правила безопасности согласно ПУЭ.

Преимущества

• Высокая прочность на разрыв (4000 Н) позволяет протягивать тяжелые пучки кабелей
• Антифрикционная оболочка снижает износ и облегчает движение по каналам
• Не подвержена коррозии - долгий срок службы даже во влажной среде
• Гибкость при сохранении жесткости - проходит повороты и сложные участки без провисания
• Сменные наконечники позволяют использовать одну протяжку для нескольких задач: протяжки и тяги
• Яркий красный цвет упрощает поиск и идентификацию в комплексных системах

Ограничения применения

• Не предназначена для механического воздействия - нельзя использовать как трос для выдергивания препятствий
• Работает только при температуре выше точки хрупкости полиэтилена (не ниже –20 C)
• Не следует применять в каналах с острыми кромками без защиты - возможен порез оболочки
• Минимальный радиус изгиба 160 мм - не допускается резкое сгибание, иначе произойдет потеря прочности
• Подходит только для внутренних труб и каналов; не предназначен для открытых воздушных линий

Примеры использования

• Протяжка кабелей в пластиковых трубах внутри стен офисных помещений
• Установка силового кабеля в кабельных каналах серверных комнат
• Запуск сигнальных проводов в старых шахтах с множеством поворотов
• Монтаж LAN-кабелей в этажных щитках с плотным расположением труб
• Работы в распределительных устройствах под напряжением - благодаря диэлектрическим свойствам

Практические советы

• Перед использованием проверьте целостность оболочки - даже маленький порез снижает долговечность
• При работе в длинных каналах используйте смазку на основе силикона - она увеличивает дальность протяжки
• Не забудьте выбрать правильный наконечник: для тяги кабеля - фиксируйте его винтом M5, для протяжки - просто вставьте в кольцо
• Храните протяжку-стеклопруток FGP-3.5/50 красный в сухом месте, избегайте длительного воздействия УФ-лучей
• Посадочный диаметр канала должен быть минимум на 2–3 мм больше диаметра протяжки (3,5 мм) - иначе возникнет повышенное трение
