Протяжка-стеклопруток FGP-3.5/15 (кр) | 69442 Fortisflex КВТ

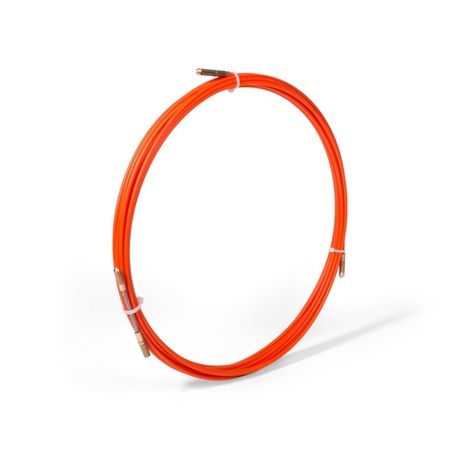

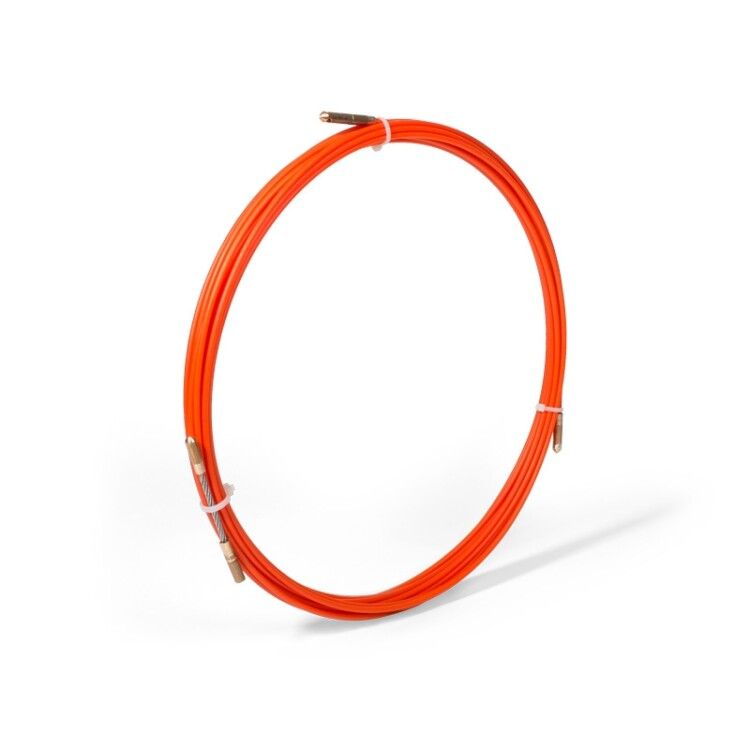

Протяжка-стеклопруток Fortisflex FGP-3.5/15 красный 15м - это lightweight, прочная и диэлектрическая направляющая для протяжки кабелей в трубах и каналах, особенно там, где требуется работа под напряжением. Благодаря комбинации стеклопластикового сердечника и антифрикционной оболочки, она легко проходит через изгибы и плотно заполненные трассы, сохраняя жесткость и устойчивость к механическим нагрузкам.

Назначение и область применения

Протяжка-стеклопруток FGP-3.5/15 предназначена для протяжки силовых и слаботочных кабелей внутри пластиковых, металлических и бетонных труб, кабельных каналов, гофр и других защищённых трасс. Подходит для работ в условиях ограниченного доступа, когда нужна точная управляемость и минимальное трение. Особенно эффективна при работе в уже заложенных сетях, где другие методы затруднены. Применяется в электромонтаже, telecom-инфраструктуре, промышленном оборудовании и объектах ЖКХ.

Технические характеристики

• Диаметр: 3,5 мм - оптимальный размер для прохода в трубах с внутренним диаметром от 16 мм;
• Длина: 15 м - достаточна для большинства типичных трасс в зданиях;
• Прочность на разрыв: 4000 Н - выдерживает значительные нагрузки при тяге кабелей;
• Минимальный радиус изгиба: 160 мм - позволяет проходить через острые повороты без потери целостности;
• Материал: стеклопластик с полиэтиленовой оболочкой - не проводит ток, не ржавеет, не деформируется;
• Цвет: красный - удобен для визуального отличия от других протяжек;
• Рабочий температурный диапазон: от –20 C до +55 C - подходит для зимнего и летнего монтажа;
• Наконечник: сменные винтовые латунные с резьбой M5 - обеспечивают надёжное крепление кабеля или переходника;
• Покрытие: антифрикционная полиэтиленовая оболочка - снижает трение и защищает стеклопруток от abrasion.

Совместимость и монтаж

FGP-3.5/15 совместима с мини-чулками ЧМ мини - можно использовать для фиксации кабеля перед протяжкой. Для установки: закрепите кабель на винтовой наконечник, введите протяжку в трубу и продвиньте её вручную или с помощью шпульки. После завершения протяжки наконечник легко снимается и заменяется на другой - например, на заглушку-окно для последующего тяжения. Учитывайте, что диаметр 3,5 мм требует наличия свободного просвета в трубе не менее 16 мм для беспроблемного прохода.

Безопасность и стандарты

Изготовлена из диэлектрических материалов - стеклопластик и полиэтилен не проводят электричество. Это делает Protяжку-стеклопруток FGP-3.5/15 безопасной для работы в каналах с действующими кабелями под напряжением. Соответствует требованиям безопасности при выполнении электромонтажных работ в соответствии с ПУЭ. Отсутствие металлических элементов в теле протяжки исключает риск короткого замыкания.

Преимущества

• Высокая прочность при малом весе - не утомляет при длительной работе;
• Не подвержена коррозии - долговечен даже во влажной среде;
• Гибкость и жесткость в равновесии - проходит изгибы, не прогибается под собственным весом;
• Легко заменяемый наконечник - экономит время при смене задачи (тяга vs. проталкивание);
• Антифрикционная оболочка - снижает износ и увеличивает срок службы;
• Яркий цвет - упрощает поиск и идентификацию в комплексе нескольких протяжек.

Ограничения применения

• Не рекомендуется для использования в трассах с острыми металлическими кромками - возможен перебив оболочки;
• Не предназначен для многократного использования в условиях сильного абразива (например, песчаные трубы без предварительной очистки);
• При температурах ниже –20 C материал становится хрупче - избегайте резких ударов;
• Не следует применять для протяжки кабелей массой более 8–10 кг - максимальное усилие 4000 Н рассчитано на средние нагрузки.

Примеры использования

• Протяжка кабеля NYM 3×2,5 в пластиковом канале между этажами;
• Запуск Ethernet-кабеля Cat.6A в существующей гофре в офисном помещении;
• Монтаж светильников в потолке с использованием кабельного канала 20 мм;
• Работа в распределительных щитах с активным питанием - безопасная замена старых проводов без отключения.

Практические советы

• Перед использованием проверьте состояние оболочки - при наличии порезов или трещин замените протяжку;
• Для длинных трасс используйте смазку на основе силикона - это снизит трение и ускорит процесс;
• Храните в сухом месте, избегайте прямого UV-излучения - полиэтилен со временем теряет эластичность;
• При необходимости удлинения - используйте специальные муфты, а не связывание;
• Сохраняйте оригинальные наконечники - они совместимы с другими моделями серии FGP-3.5.
