Протяжка-стеклопруток FGP-3.5/10 (кр) | 69441 Fortisflex КВТ

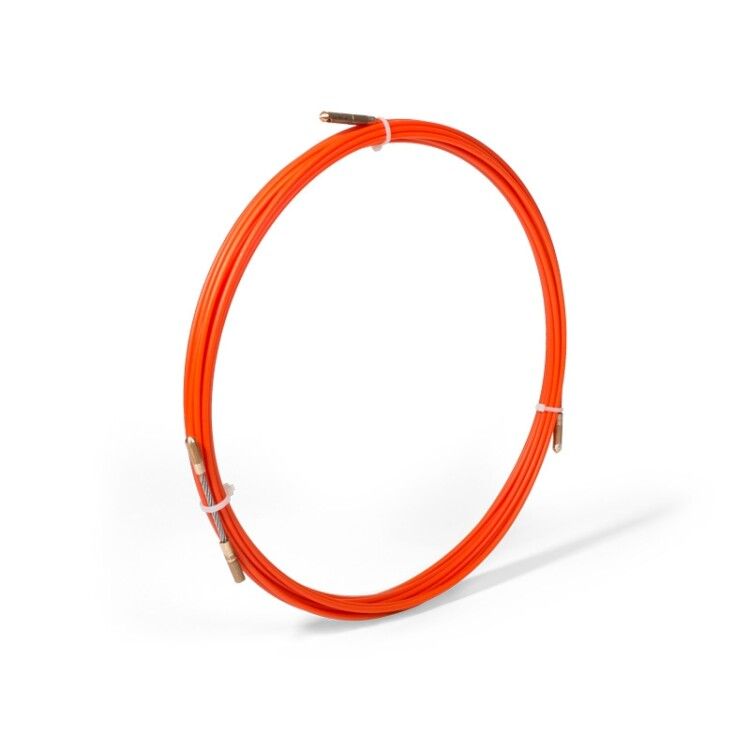

Протяжка-стеклопруток FGP-3.5/10 красная 10м - это lightweight, прочная и диэлектрическая направляющая для протяжки кабелей в трубах и каналах. Бренд Fortisflex и КВТ выпускают эту модель в серии Протяжка-стеклопруток со сменными наконечниками FGP-3.5, где сочетаются жесткость стеклопластикового сердечника и антифрикционная оболочка для надежной работы даже в плотно заполненных трассах.

Назначение и область применения

Протяжка-стеклопруток FGP-3.5/10 красная 10м предназначена для протяжки силовых и слаботочных кабелей внутри пластиковых, металлических и бетонных труб, кабельных каналов, гофр и других защищённых трасс. Подходит для работ в условиях ограниченного доступа, когда требуется точное управление направляющей. Особенно эффективна при работе в уже частично заполненных каналах благодаря оптимальному балансу жесткости и гибкости. Может использоваться в электроустановках под напряжением благодаря диэлектрическим свойствам материалов.

Технические характеристики

• Диаметр: 3,5 мм - позволяет легко проходить через узкие трубы и гофры
• Длина: 10 м - достаточна для большинства внутренних и подземных трасс
• Материал сердечника: стеклопластик - обеспечивает высокую жесткость и не деформируется при нагрузке
• Прочность на разрыв: 4000 Н - выдерживает значительные усилия при затяжке кабелей
• Покрытие: антифрикционная полиэтиленовая оболочка - снижает трение, защищает стеклопруток от повреждений
• Цвет: красный - удобен для визуального отличия от других протяжек
• Диапазон рабочих температур: от –20 до +55 C - работает в холодных и жарких условиях
• Минимальный радиус изгиба: 160 мм - можно использовать в кривых участках без риска перелома
• Наконечник: сменные винтовые латунные с резьбой M5 - обеспечивают быстрый переход между протяжкой и тяговым устройством

Совместимость и монтаж

FGP-3.5/10 совместима с мини-чулками ЧМ мини - позволяет фиксировать кабель прямо на протяжке без дополнительных хомутов. Для установки: вставьте протяжку в канал, закрепите кабель на её конце с помощью винтового наконечника, затем потяните за другой конец. После завершения протяжки наконечник легко снимается и заменяется на новый или на заглушку-окно для последующего тяжения. Учитывайте посадочный диаметр: 3,5 мм подходит для труб с внутренним диаметром от 8–10 мм и более.

Безопасность и стандарты

Изделие изготовлено из диэлектрических материалов - стеклопластик и полиэтилен не проводят ток. Это делает Protяжку-стеклопруток FGP-3.5/10 красная 10м безопасной для работы в сетях до 1000 В без отключения питания. Оболочка предотвращает контакт с токоведущими элементами, что особенно важно при обслуживании действующих распределительных щитов и кабельных лотков.

Преимущества

• Высокая прочность на разрыв - не рвётся при интенсивном тяговом усилии
• Легкий вес - удобно транспортировать и манипулировать одной рукой
• Не подвержена коррозии - долгий срок службы даже во влажной среде
• Антифрикционная оболочка - снижает риск заедания в шероховатых поверхностях
• Сменные наконечники - экономичны: один комплект протяжки служит многократно
• Яркий цвет - упрощает поиск и идентификацию в кабельных колодцах

Ограничения применения

• Не рекомендуется для использования в трассах с острыми кромками, без защиты - возможны повреждения оболочки
• Работает только при температурах выше –20 C; при более низких значениях материал становится хрупким
• Не предназначен для механического резания или растяжения сверх допустимых 4000 Н - превышение вызывает разрушение
• Не используется как самостоятельный тяговый элемент - требует наличия тяговой системы (например, лебёдки или ручного устройства)

Примеры использования

• Протяжка кабеля в подпольных каналах офисного здания
• Укладка сигнальных проводов в системах автоматизации на производстве
• Замена старой проводки в стеновых штробах без вскрытия
• Работа в кабельных камерах с множеством существующих трасс
• Электромонтаж в помещениях с повышенной влажностью (подвалы, насосные станции)

Практические советы

• Перед применением проверяйте целостность оболочки - даже маленькие порезы снижают срок службы
• При протяжке в длинных трассах используйте смазку на основе силикона - увеличивает скорость и снижает нагрузку
• Храните протяжку-стеклопруток FGP-3.5/10 красная 10м в сухом месте, избегайте длительного воздействия УФ-лучей
• Заменяйте наконечник после каждых 3–5 операций - латунь изнашивается, теряет резьбу
• Для одновременной протяжки нескольких кабелей используйте несколько протяжек одного цвета - так проще различать их в канале
