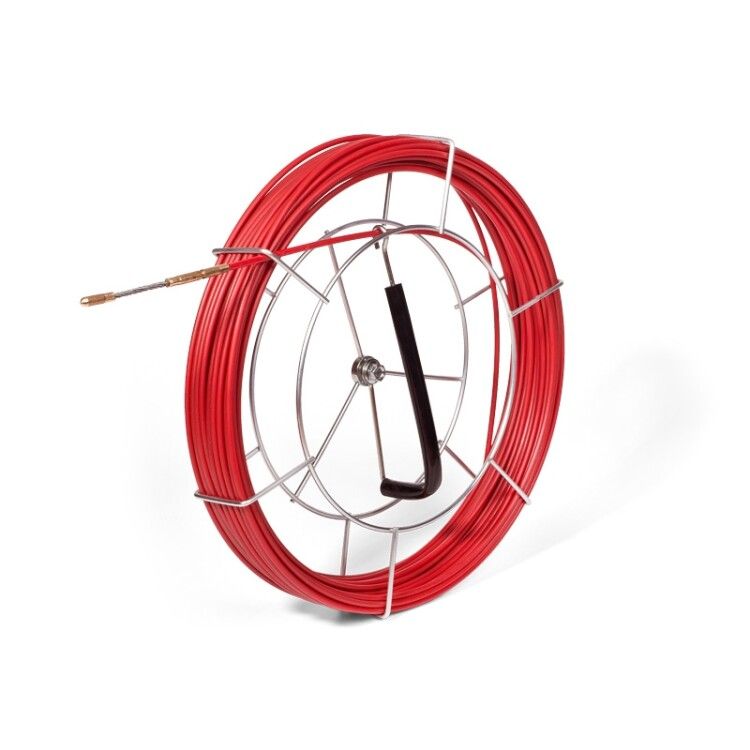

Протяжка-стеклопруток FGP-3.5/50MK на металлической катушке - 77505 КВТ

Протяжка-стеклопруток FGP-3.5/50МK (кр), Fortisflex - это lightweight, прочная и диэлектрическая направляющая для протяжки кабелей внутри установочных труб. Благодаря комбинации стеклопластикового сердечника и антифрикционного покрытия, она легко преодолевает сложные маршруты даже при наличии уже уложенных проводов. Артикул 77505 подходит для профессионального монтажа в электроустановках.

Назначение и область применения

Протяжка-стеклопруток FGP-3.5/50МK (кр), Fortisflex используется для протяжки кабелей через установочные трубы, короба и каналы. Подходит для работы в условиях ограниченного доступа, где требуется гибкость и точность управления направляющей. Применяется при монтаже силовых и слаботочных сетей в зданиях, на производствах, в распределительных щитах. Особенно эффективна там, где есть повороты, перепады уровней или плотно заполненные каналы.

Технические характеристики

• Диаметр: 3,5 мм
• Длина бухты: 50 метров
• Материал сердечника: стеклопластик (стекловолокно)
• Покрытие: полиэтиленовая оболочка
• Прочность на разрыв: 4000 Н
• Минимальный радиус изгиба: 160 мм
• Форма головки: кольцевая, с закруглённым краем
• Цвет: красный
• Наконечник: сменный винтовой из латуни с резьбой М5

Совместимость и монтаж

FGP-3.5/50МK (кр), Fortisflex совместима со всеми типами установочных труб - металлических, пластиковых, гофрированных и жёстких ПНД. Кольцевая головка позволяет легко зацепить её за шнур, верёвку или специальный зонд. Для протяжки кабеля наконечник просто выкручивается и заменяется на кабельную заглушку или крюк. Удобно использовать с лебёдками, ручными протяжками или вручную - благодаря малому весу и гибкости.

Безопасность и стандарты

Стеклопластик и полиэтилен обеспечивают отличную диэлектрическую изоляцию. Это позволяет применять протяжку FGP-3.5/50МK (кр), Fortisflex в каналах с действующими кабелями под напряжением до 1000 В без риска поражения током. Отсутствие металлических элементов в теле протяжки исключает риск создания короткого замыкания. Соответствует требованиям безопасности при работе в электроустановках согласно ГОСТ Р 50571 и ПУЭ.

Преимущества

• Высокая прочность на разрыв - 4000 Н - позволяет протягивать тяжёлые пучки кабелей без обрыва.
• Антифрикционное покрытие снижает трение, ускоряет процесс и продлевает срок службы.
• Не подвержена коррозии - можно использовать во влажных средах и на открытом воздухе.
• Гибкость при сохранении жёсткости - проходит через изгибы радиусом от 160 мм без деформации.
• Сменные наконечники - одна протяжка служит двум целям: как направляющая и как тянущий элемент.
• Яркий красный цвет - удобно видеть в темноте и среди других инструментов.

Ограничения применения

• Не предназначена для механического воздействия - нельзя использовать как рычаг или лом.
• Риск повреждения при резком перегибе меньше минимального радиуса 160 мм - возможен внутренний разлом стекловолокна.
• Не рекомендовано использование в условиях постоянного контакта с острыми кромками труб - может повредить полиэтиленовое покрытие.
• Не подходит для протяжки сверхтяжёлых кабелей массой более 8–10 кг на один участок без применения дополнительных механизмов.

Примеры использования

• Протяжка кабеля ШВВП через стеновые каналы в квартире.
• Запуск многожильного силового кабеля в ПНД-трубу между этажами.
• Монтаж сигнализационных проводов в жёстких металлорукавах на заводе.
• Замена старой проводки в существующих штробах без вскрытия стен - благодаря гибкости и диэлектрической безопасности.

Практические советы

• Перед использованием проверьте внутреннюю поверхность трубы - удалите острые заусенцы, которые могут повредить покрытие.
• Используйте смазку на основе силикона для длинных участков (>20 м) - это значительно улучшит скольжение.
• Храните протяжку FGP-3.5/50МK (кр), Fortisflex в сухом месте, избегайте длительного воздействия УФ-излучения - полиэтилен может стать хрупким.
• При необходимости замены наконечника используйте плоскогубцы - не затягивайте слишком сильно, чтобы не повредить резьбу М5.
• Для длинных маршрутов лучше начинать протяжку с двух сторон одновременно - так снижается нагрузка на материал.
