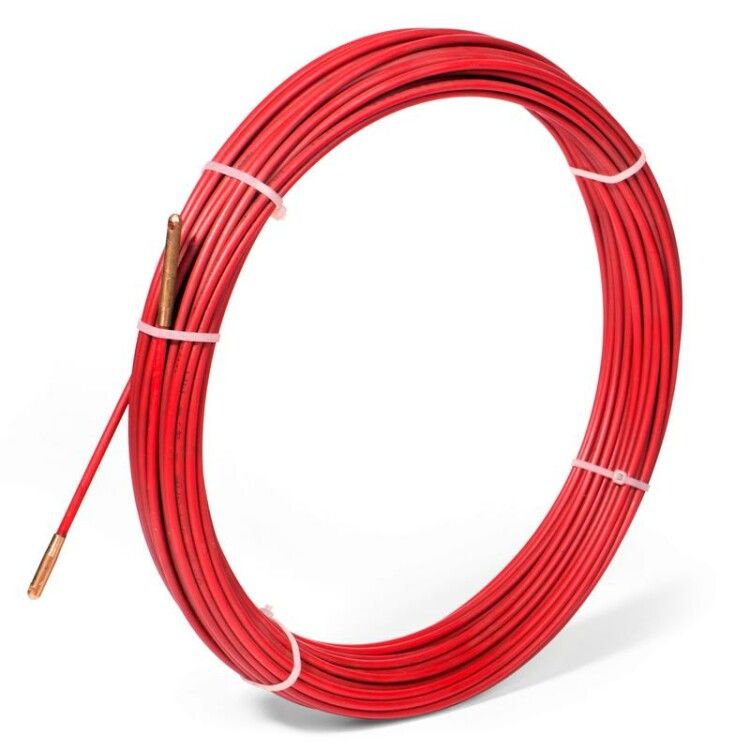

Протяжка-стеклопруток со сменными наконечниками FGP-6/30 - 79041 КВТ

Протяжка-стеклопруток FGP-6/50 (кр) от Fortisflex и КВТ - это гибкий, но устойчивый к нагрузкам инструмент для протяжки кабелей через установочные трубы. Благодаря стекловолокну в полиэтиленовой оболочке и сменным латунным наконечникам, он сочетает прочность, безопасность и удобство монтажа даже в плотно заполненных каналах.

Назначение и область применения

Протяжка-стеклопруток FGP-6/50 (кр) используется для протяжки силовых и слаботочных кабелей внутри установочных труб, кабельных каналов и коробов. Подходит для работ в уже смонтированных системах, где есть повороты, перепады уровней или частичная засорённость. Особенно эффективен там, где требуется безопасная работа рядом с действующими проводами - благодаря диэлектрическим свойствам материалов.

Технические характеристики

• Диаметр: 6 мм
• Длина бухты: 30 м
• Материал сердцевины: оптоволокно (стекловолокно)
• Оболочка: полиэтилен, антифрикционная
• Прочность на разрыв: 20 000 Н
• Минимальный радиус изгиба: 310 мм
• Форма: круглая
• Цвет: красный
• Тип наконечника: сменный винтовой, латунь, резьба М6
• Скручивание: да - позволяет легко фиксировать и передавать усилие
• Головка: закруглённая - снижает риск застревания в изгибах

Совместимость и монтаж

FGP-6/50 (кр) совместим с любыми трубами внутренним диаметром более 8–10 мм. Для работы с ним используются стандартные устройства для протяжки - лебедки, шпули, ручные тянущие механизмы. Винтовой наконечник М6 позволяет надёжно закрепить кабель или другую протяжку. После завершения протяжки наконечник можно легко снять и заменить на заглушку-окно для последующего тяжения кабеля - без необходимости менять всю протяжку.

Учитывайте минимальный радиус изгиба 310 мм - не допускайте резких углов меньше этого значения, чтобы избежать перелома стекловолокна.

Безопасность и стандарты

Стекловолокно и полиэтиленовая оболочка обеспечивают отличную электроизоляцию. Протяжка-стеклопруток FGP-6/50 (кр) безопасна для использования в каналах с кабелями под напряжением до 1000 В. Отсутствие металлических элементов в основной части исключает риск короткого замыкания. Оболочка не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая прочность на разрыв - 20 000 Н - позволяет протягивать тяжёлые пучки кабелей
• Антифрикционная оболочка снижает трение, увеличивает срок службы и упрощает проход через длинные и извилистые пути
• Не подвержена коррозии - годится для влажных, агрессивных сред и наружного монтажа
• Легкий вес - удобно хранить и транспортировать
• Сменные наконечники - экономят время и материал при переходе между операциями
• Ярко-красный цвет - легко заметить в труднодоступных местах

Ограничения применения

• Не предназначена для механического воздействия - нельзя использовать как трос для буксировки или растяжки
• Запрещено применять при температуре ниже –20 C - материал становится хрупким
• Не рекомендуется для труб с острыми кромками, порезами или деформацией - возможен разрез оболочки
• Не подходит для многократного использования в условиях постоянного перегиба под малым радиусом - это приведёт к усталостному разрушению стекловолокна

Примеры использования

• Протяжка кабелей в скрытых установках - стены, потолки, полы с предварительно проложенными пластиковыми трубами
• Монтаж в распределительных щитах и шахтах с множеством поворотов
• Работа в помещениях с повышенной влажностью - подвалы, котельные, насосные станции
• Электромонтаж в объектах с действующей сетью - когда необходимо проложить новый кабель без отключения питания

Практические советы

• Перед использованием проверьте целостность оболочки - даже небольшие порезы могут привести к выходу из строя при нагрузке
• Используйте смазку на входе в трубу - особенно при длинных участках (>15 м) - это значительно улучшит проходимость
• При работе с несколькими кабелями - закрепляйте их равномерно вокруг наконечника, чтобы избежать перекоса
• Храните в сухом месте, избегайте длительного прямого солнечного света - УФ-излучение со временем ослабляет полиэтилен
• Запасные наконечники М6 всегда должны быть под рукой - они легко теряются, но критически важны для продолжения работы
