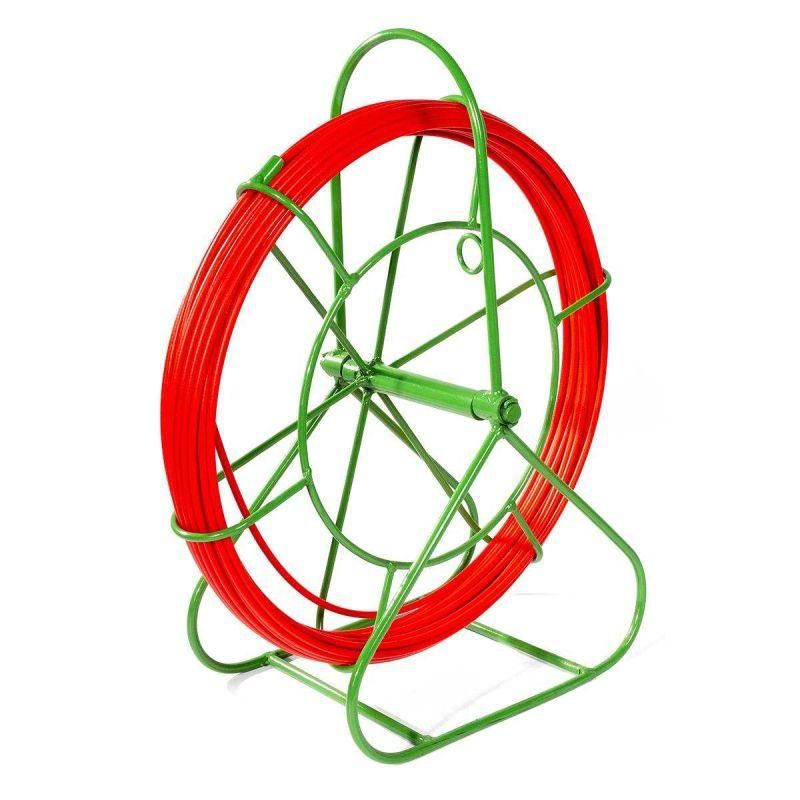

Протяжка-стеклопруток со сменными наконечниками на металлической катушке FGP-6/70MK - 79048 КВТ

Протяжка-стеклопруток FGP-6/70MK, красн. от Fortisflex и КВТ - это гибкий, но устойчивый инструмент для протяжки кабелей в труднодоступных каналах и трубах. Благодаря стеклопластиковому сердечнику и полиэтиленовой оболочке, он сочетает прочность, диэлектрическую безопасность и минимальное трение, что делает его надежным решением для работ под напряжением.

Назначение и область применения

Протяжка-стеклопруток FGP-6/70MK, красн. используется для протяжки кабелей через трубы, кабельные каналы, гофры и другие защищенные пути. Подходит для работы в условиях ограниченного доступа, где требуется точное управление направлением и минимизация трения. Применяется в электромонтаже, telecom-системах, промышленной автоматизации и при реконструкции существующих сетей. Особенно эффективен там, где нельзя использовать металлические протяжки - например, при работе рядом с действующими проводниками под напряжением.

Технические характеристики

• Диаметр стеклопрутка: 6 мм
• Длина: 70 метров
• Материал сердечника: стеклопластик (GRP) - высокая прочность на разрыв, не подвержен коррозии
• Оболочка: полиэтилен (PE) - антифрикционная, защищает внутренний стержень от повреждений
• Форма: круглая, скрученная - обеспечивает равномерное распределение нагрузки
• Наконечник: сменный винтовой из латуни с резьбой M6
• Цвет: красный - удобство визуального определения и отличия от других типов протяжек
• Диаметр вытягиваемого кабеля: до 6 мм - совпадает с диаметром самой протяжки, оптимально для слаботочных и силовых кабелей малого сечения

Совместимость и монтаж

FGP-6/70MK, красн. легко соединяется с кабелем через винтовой наконечник M6. Для этого достаточно закрутить кабельный конец в наконечник - никаких сварки, пайки или специальных инструментов не требуется. Наконечник можно снять и заменить на заглушку-окно, чтобы перейти от проталкивания к тяге. Устройство совместимо с любыми трубами и каналами, имеющими внутренний диаметр более 8–10 мм. Рекомендуется предварительно проверить свободный проход внутри канала, особенно при наличии изгибов или препятствий.

Безопасность и стандарты

Изготовлен из диэлектрических материалов - стеклопластика и полиэтилена. Это позволяет применять Protяжку-стеклопруток FGP-6/70MK, красн. в зонах с напряжением до 1000 В без риска поражения током. Оболочка не проводит ток, а сердечник не накапливает статическое электричество. Соответствует требованиям безопасности при работе в электроустановках согласно ГОСТ Р 50571 и ПУЭ.

Преимущества

• Высокая прочность на разрыв - выдерживает значительные нагрузки при протяжке даже в плотно заполненных каналах
• Антифрикционная оболочка снижает трение, уменьшает риск повреждения кабеля и продлевает срок службы протяжки
• Не подвержена коррозии - долговечен в агрессивных средах, влажных помещениях, на улице
• Гибкость + жесткость - легко проходит изгибы, сохраняет форму при продвижении
• Сменные наконечники - экономичное решение: один комплект протяжки можно многократно переоборудовать под нужды задачи

Ограничения применения

• Не предназначен для протяжки кабелей с диаметром больше 6 мм - возможен перегруз и разрушение
• Не следует использовать в каналах с острыми краями, металлическими шероховатостями или частыми резкими изгибами - это может повредить полиэтиленовую оболочку
• Не рассчитана на механическое воздействие (например, удары, давление колесами, транспортировку под весом)
• Не подходит для горячих сред - температура выше +60 C может деформировать PE-оболочку

Примеры использования

• Протяжка кабеля в уже смонтированных пластиковых трубах в офисном здании
• Замена старых проводов в стеновых штробах без вскрытия отделки
• Укладка сигнальных кабелей в системах видеонаблюдения и охранной сигнализации
• Работа в распределительных щитах с активными фазами - благодаря диэлектрическим свойствам
• Монтаж в тоннелях, кабельных коллекторах, подземных коммуникациях

Практические советы

• Перед использованием проверьте, что внутренний диаметр трубы минимум на 2–3 мм больше диаметра протяжки (6 мм) - это исключит застревание
• При длинных участках (>30 м) используйте смазку на основе силикона для облегчения скольжения - не применяйте масла!
• Храните протяжку-стеклопруток FGP-6/70MK, красн. в сухом месте, избегайте длительного прямого солнечного света - UV-лучи со временем ослабляют полиэтилен
• После каждого использования осмотрите оболочку на наличие порезов; при повреждении - замените протяжку
• Для тяжелых кабелей используйте наконечник с резьбой M6 - он надежнее, чем клеевые или обжимные варианты
