Провод СИП-2 3х120+1х95
Товарные предложения:
| Провод СИП-2 -0,6/1 3х120+1х95 Цветлит | 22.11.2024 | 2671 м. | 658,9 ₽ | м. | от 3 дней |
| Провод СИП-2 3х120+1х95 0.6/1кВ (м) Цветлит 00-00129146 | 22.11.2024 | 973 м. | 681,24 ₽ | м. | от 1 дня |
| Провод СИП-2 3х120+1х95 0.6/1кВ (м) Цветлит 00-00129146 | 22.11.2024 | 246 м. | 681,24 ₽ | м. | от 1 дня |
| Провод СИП-2 -0,6/1 3х120+1х95 ЭМ-Кабель | 22.11.2024 | 2176 м. | 685,44 ₽ | м. | от 3 дней |
| Провод СИП-2 3х120+1х95 ТРТС | 22.11.2024 | 1967 м. | 688,54 ₽ | м. | от 1 дня |
Показать ещё
Условия продажи провода СИП-2 3х120+1х95
Купить провод сип-2 3х120+1х95 могут юридические и физические лица, оплата производится безналичным расчетом (перевод на расчетный счет компании ООО "ЭКС"), возможна оплата наличными через кассу в офисе (г Москва, улица Кусковская дом 20а), отгрузка производится на следующий день после поступления оплаты.
Цена провода СИП-2 3х120+1х95 зависит от общей суммы закупаемого товара, на сайте указана оптовая цена с учетом НДС, розничную стоимость и скидку на крупный опт уточняйте в отделе продаж по телефону +7(495)777-83-45. В корзине сайта, при оформлении заказа, можно ознакомиться с ценой учитывающей объем заказа.
Доставляем провод сип-2 3*120+1*95 по Москве и Московской области, в регионы РФ отправляем заказы транспортными компаниями по желанию заказчика.
Описание
Характеристики
Описание
СИП-2 3х120+1х95 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 120 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 50 миллиметров квадратных.
Технические характеристики провода СИП-2 3х120+1х95
Климатическое исполнение провода самонесущего СИП-2 3*120+1*95: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х120+1х95: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х120+1х95 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*120+1*95: 1,549 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х120+1х95: 47 миллиметров.
Токовые нагрузки провода СИП-2 3х120+1х95
Допустимая токовая нагрузка при прокладке провода СИП-2 3*120+1*95 в воздухе: 160 Ампер.
Допустимый ток короткого замыкания: 3200 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х120+1х95: 1,111 Ом на километр.
Номинальное напряжение: 1000 Вольт.

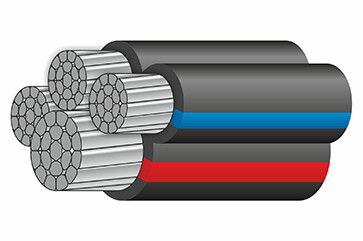

Конструкция провода СИП-2 3х120+1х95
1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.
Применение провода СИП-2 3*120+1*95
Самонесущий изолированный провод СИП-2 3х120+1х95 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.
Характеристики
Вес
1.488
ГОСТ
31946-2012
Марка
СИП-2
Высота
0.015 м.
Ширина
0.015 м.
Код ОКП
355 332
Глубина
1 м.
Код товара
СИП-2 3х120+1х95
Срок службы
40
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
40
Материал изоляции
СПЭ
Материал оболочки
СПЭ
Разрывное усилие, Н
27900
Сечение жилы (мм/кв)
120
Наружный диаметр, мм
47
Максимальный вес (кг/м)
1.549
Номинальная частота, Гц
50
Количество основных жил
3
Сечение несущей жилы (мм2)
95
Сечение основных жил (мм2)
120
Расчетная масса(вес), кг\км
1 549
Допустимый радиус изгиба (мм)
470
Минимальный радиус изгиба, мм
470
Число проволок в основной жиле
19
Минимальная температура монтажа
20
Максимальный расчетный вес (кг/км)
1010
Наружный диаметр несущей жилы (мм)
11.7
Максимальный наружный диаметр (мм)
47
Наружный диаметр основной жилы (мм)
13.1
Допустимый ток односекундного КЗ, кА
10.9
Максимальная длина в бухте(смотке), м
32
Диапазон температур эксплуатации (°С)
от -60 до +50
Допустимая температура нагрева жил, С
90
Число проволок в дополнительной жиле
7
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы, Ом\км
0.253
Испытательное импульсное напряжение, кВ
20
Электрическое сопротивление жилы (ом/км)
1.111
Номинальное переменное напряжение, Вольт
660..1000
Минимальная температура эксплуатации (°С)
-60
Прочность при растяжении несущей жилы (Н)
27.9
Допустимые токовые нагрузки несущих жил (А)
300
Максимальная температура эксплуатации (°С)
50
Допустимые токовые нагрузки основных жил (А)
340
Прочность алюминиевого сплава на разрыв, МПа
295
Длительно допустимая токовая нагрузка, Ампер
340
Минимальный радиус изгиба, наружных диаметров
10
Электрическое сопротивление несущей жилы (ом/км)
0.363
Электрическое сопротивление основной жилы (ом/км)
0.253
Максимальная мощность при прокладке в воздухе, 220V (кВт)
46.93
Максимальная мощность при прокладке в воздухе, 380V (кВт)
105.28
Допустимый ток односекундного короткого замыкания (кА)
3.2
Допустимая токовая нагрузка при прокладке на воздухе (А)
160
Электрическое сопротивление нулевой несущей жилы, Ом\км
0.363
Максимальная температура нагрева жил, °С при коротком замыкании
250
Допустимый ток односекундного короткого замыкания несущей жилы (кА)
8.8
Допустимый ток односекундного короткого замыкания основных жил (кА)
10.9
