СИП-2 3х16+1х54,6

Описание

Характеристики

Описание

СИП-2 3х16+1х54.6 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 16 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 54,6 миллиметров квадратных.

Технические характеристики провода СИП-2 3х16+1х54,6

Климатическое исполнение провода самонесущего СИП-2 3*16+1*54.6: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х16+1х54,6: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х16+1х54.6 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*16+1*54,6: 0,44 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х16+1х54,6: 28 миллиметров.

Токовые нагрузки провода СИП-2 3х16+1х54.6

Допустимая токовая нагрузка при прокладке провода СИП-2 3*16+1*54,6 в воздухе: 100 Ампер.
Допустимый ток короткого замыкания: 1500 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х16+1х54,6: 2,448 Ом на километр.
Номинальное напряжение: 1000 Вольт.

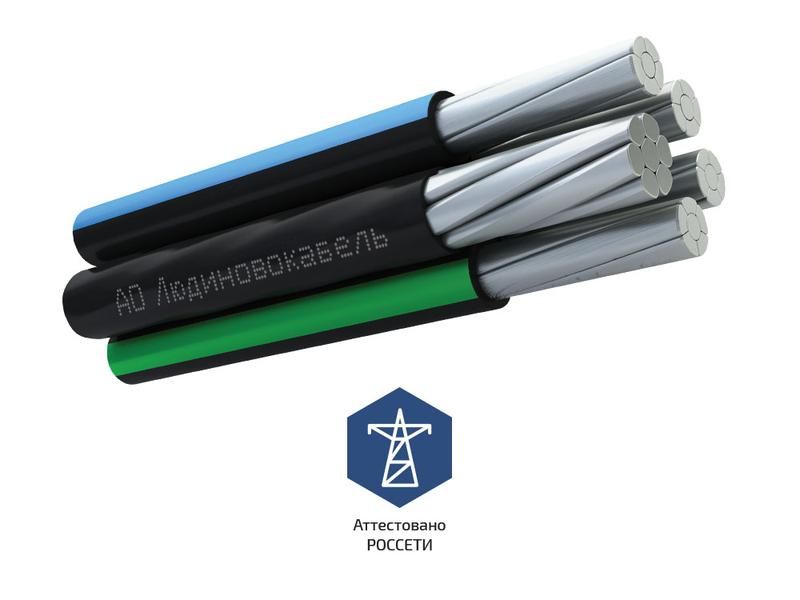

Конструкция провода СИП-2 3х16+1х54.6

1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.

Применение провода СИП-2 3*16+1*54,6

Самонесущий изолированный провод СИП-2 3х16+1х54.6 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.

Характеристики

ГОСТ

31946-2012

Марка

СИП-2

Код ОКП

355 332

Код товара

СИП-2 3х16+1х54,6

Срок службы

40

Материал жилы

Алюминий

Количество жил

4

Срок службы, лет

40

Материал изоляции

СПЭ

Разрывное усилие, Н

16600

Сечение жилы (мм/кв)

16

Наружный диаметр, мм

28

Максимальный вес (кг/м)

0.44

Номинальная частота, Гц

50

Количество основных жил

3

Сечение несущей жилы (мм2)

54.6

Сечение основных жил (мм2)

16

Расчетная масса(вес), кг\км

440

Допустимый радиус изгиба (мм)

280

Минимальный радиус изгиба, мм

280

Число проволок в основной жиле

7

Минимальная температура монтажа

20

Наружный диаметр несущей жилы (мм)

9.6

Максимальный наружный диаметр (мм)

28

Наружный диаметр основной жилы (мм)

5.1

Допустимый ток односекундного КЗ, кА

1.5

Максимальная длина в бухте(смотке), м

113

Диапазон температур эксплуатации (°С)

от -60 до +50

Допустимая температура нагрева жил, С

90

Число проволок в дополнительной жиле

7

Номинальное переменное напряжение (кВ)

1

Электрическое сопротивление жилы, Ом\км

1.91

Испытательное импульсное напряжение, кВ

20

Электрическое сопротивление жилы (ом/км)

2.448

Номинальное переменное напряжение, Вольт

660..1000

Минимальная температура эксплуатации (°С)

-60

Прочность при растяжении несущей жилы (Н)

16.6

Максимальная температура эксплуатации (°С)

50

Допустимые токовые нагрузки основных жил (А)

100

Прочность алюминиевого сплава на разрыв, МПа

295

Длительно допустимая токовая нагрузка, Ампер

100

Минимальный радиус изгиба, наружных диаметров

10

Электрическое сопротивление несущей жилы (ом/км)

0.63

Электрическое сопротивление основной жилы (ом/км)

1.91

Максимальная мощность при прокладке в воздухе, 220V (кВт)

29.33

Максимальная мощность при прокладке в воздухе, 380V (кВт)

65.8

Допустимый ток односекундного короткого замыкания (кА)

1.5

Допустимая токовая нагрузка при прокладке на воздухе (А)

100

Электрическое сопротивление нулевой несущей жилы, Ом\км

0.63

Максимальная температура нагрева жил, °С при коротком замыкании

250

Допустимый ток односекундного короткого замыкания основных жил (кА)

1.5
