Провод СИП-2 3х240+1х95
Товарные предложения:
| СИП-2 3x240 + 1x95 | 24.09.2024 | 500 м. | 1 096,62 ₽ | м. | от 1 дня |
| Провод СИП-2 -0,6/1 3х240+1х95 ЭМ-Кабель | 22.11.2024 | 1636 м. | 1 158,9 ₽ | м. | от 3 дней |
| Провод СИП-2 -0,6/1 3х240+1х95 Цветлит | 22.11.2024 | 974 м. | 1 159,81 ₽ | м. | от 3 дней |
| СИП-2 -0,6/1 3х240+1х95 провод Кирскабель | 12.09.2024 | 600 м. | 1 242,44 ₽ | м. | от 3 дней |
| СИП-2 3x240 + 1x95 | 22.11.2024 | 2320 м. | 1 276,55 ₽ | м. | от 1 дня |
Показать ещё
Описание
Характеристики
Описание

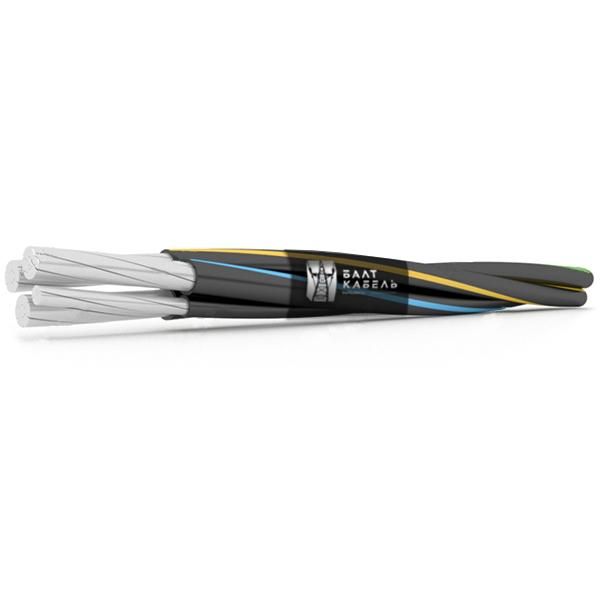

СИП-2 3х240+1х95 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 240 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 50 миллиметров квадратных.
Технические характеристики провода СИП-2 3х240+1х95
Климатическое исполнение провода самонесущего СИП-2 3*240+1*95: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х240+1х95: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х240+1х95 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*240+1*95: 2,65 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х240+1х95: 60 миллиметров.
Токовые нагрузки провода СИП-2 3х240+1х95
Допустимая токовая нагрузка при прокладке провода СИП-2 3*240+1*95 в воздухе: 160 Ампер.
Допустимый ток короткого замыкания: 3200 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х240+1х95: 1,111 Ом на километр.
Номинальное напряжение: 1000 Вольт.
Конструкция провода СИП-2 3х240+1х95
1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.
Применение провода СИП-2 3*240+1*95
Самонесущий изолированный провод СИП-2 3х240+1х95 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.
Характеристики
ГОСТ
31946-2012
Марка
СИП-2
Код ОКП
355 332
Код товара
СИП-2 3х240+1х95
Срок службы
40
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
40
Материал изоляции
СПЭ
Разрывное усилие, Н
27900
Сечение жилы (мм/кв)
240
Наружный диаметр, мм
60
Максимальный вес (кг/м)
2.65
Номинальная частота, Гц
50
Количество основных жил
3
Сечение несущей жилы (мм2)
95
Сечение основных жил (мм2)
240
Расчетная масса(вес), кг\км
2 650
Допустимый радиус изгиба (мм)
600
Минимальный радиус изгиба, мм
600
Число проволок в основной жиле
19
Минимальная температура монтажа
20
Максимальный расчетный вес (кг/км)
1319
Наружный диаметр несущей жилы (мм)
11.7
Максимальный наружный диаметр (мм)
60
Наружный диаметр основной жилы (мм)
18.45
Допустимый ток односекундного КЗ, кА
22
Максимальная длина в бухте(смотке), м
18
Диапазон температур эксплуатации (°С)
от -60 до +50
Допустимая температура нагрева жил, С
90
Число проволок в дополнительной жиле
7
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы, Ом\км
0.125
Испытательное импульсное напряжение, кВ
20
Электрическое сопротивление жилы (ом/км)
1.111
Номинальное переменное напряжение, Вольт
660..1000
Минимальная температура эксплуатации (°С)
-60
Прочность при растяжении несущей жилы (Н)
27.9
Допустимые токовые нагрузки несущих жил (А)
300
Максимальная температура эксплуатации (°С)
50
Допустимые токовые нагрузки основных жил (А)
515
Прочность алюминиевого сплава на разрыв, МПа
295
Длительно допустимая токовая нагрузка, Ампер
515
Минимальный радиус изгиба, наружных диаметров
10
Электрическое сопротивление несущей жилы (ом/км)
0.363
Электрическое сопротивление основной жилы (ом/км)
0.125
Максимальная мощность при прокладке в воздухе, 220V (кВт)
46.93
Максимальная мощность при прокладке в воздухе, 380V (кВт)
105.28
Допустимый ток односекундного короткого замыкания (кА)
3.2
Допустимая токовая нагрузка при прокладке на воздухе (А)
160
Электрическое сопротивление нулевой несущей жилы, Ом\км
0.363
Максимальная температура нагрева жил, °С при коротком замыкании
250
Допустимый ток односекундного короткого замыкания несущей жилы (кА)
8.8
Допустимый ток односекундного короткого замыкания основных жил (кА)
22
