Провод СИП-2 3х35+1х50+2х16

СИП-2 3х35+1х50+2х16

Похожие товары

Товар Наличие Цена

АПвБШп 4х35

12898

от 348.91 р.

4 варианта

Кабель АПвБШп(г) 4х35 МК (N) 0.66кВ (м) АЛЮР 1062400001

8048

350.59 р.

АПвБШп(г) 4х35 мс-1

4004

381.56 р.

АПвБШп(г) 4х35 мк-1

846

395.90 р.

Кабель АПвБШп(г) 4х35 МК (N) 1кВ (м) Эм-кабель 00000009864

Под заказ

348.91 р.

СИП-2 3х35+1х54,6

83193

от 211.96 р.

8 вариантов

Провод СИП-2 3х35+1х54.6 ТРТС

63903

211.96 р.

Провод СИП-2 3х35+1х54.6 ГОСТ

3833

216.96 р.

Провод СИП-2 3х35+1х54.6 (м) Цветлит 00-00129062

1119

223.08 р.

Провод СИП-2 3х35+1х54.6 (м) Энергокомплект 40004811

1268

227.05 р.

Провод СИП-2 3х35+1х54,6-0,6/1

5845

227.20 р.

СИП-2 3х35+1х54,6

1000

233.51 р.

Провод СИП-2 3х35+1х54.6

2818

240.81 р.

Провод СИП-2 3х35+1х54.6 (м) Людиново Л0012534

3407

241.10 р.

СИП-2 3х35+1х50

44178

от 213.24 р.

5 вариантов

Провод СИП-2 3х35+1х50 (м) Цветлит 00-00129055

39765

213.24 р.

Провод СИП-2 3х35+1х50 (м) Энергокомплект 40004829

1850

222.63 р.

Провод СИП-2 3х35+1х50 (м) Людиново Л0010798

2563

229.61 р.

Провод СИП-2 3х35+1х50 (м) Иркутсккабель V8013L400200000и

Под заказ

237.38 р.

Провод СИП-2 3х35+1х50 (м) Кирскабель V8C13L400200000-К

Под заказ

237.38 р.

АВБШв 4х35

15865

от 314.36 р.

8 вариантов

Кабель силовой АВБШв 4х35ок-0.660 ТРТС однопроволочный

314.36 р.

Кабель АВБШв 4х35 ОК (N) 0.66кВ (м) Магна УТ000026599

622

336.14 р.

Кабель АВБШв 4х35.0 0.66кВ МК

369

341.57 р.

Кабель АВБШв 4х35 ОК (N) 0.66кВ (м) Энергокабель ЭК000037504

3374

342.97 р.

Кабель силовой АВБШВ 4х35(ок) (N) -0.660 однопроволочный

2429

344.43 р.

Кабель АВБШв 4х35 ОК (N) 0.66кВ (м) АЛЮР 00-00000179

5528

347.68 р.

Кабель АВБШвнг(А) 4х35 ОК (N) 0.66кВ (м) Кавказкабель 22010180191

1280

354.71 р.

АВБШв 4х35 ок-0,66

2239

374.76 р.

АВБбШв 4х35

14585

от 276.43 р.

8 вариантов

Кабель силовой АВБШв 4х35ок-0.660 ТРТС однопроволочный

314.36 р.

Кабель АВБШв 4х35 ОК (N) 0.66кВ (м) Магна УТ000026599

622

336.14 р.

Кабель АВБШв 4х35.0 0.66кВ МК

369

341.57 р.

Кабель АВБШв 4х35 ОК (N) 0.66кВ (м) Энергокабель ЭК000037504

3374

342.97 р.

Кабель силовой АВБШВ 4х35(ок) (N) -0.660 однопроволочный

2429

344.43 р.

Кабель АВБШв 4х35 ОК (N) 0.66кВ (м) АЛЮР 00-00000179

5528

347.68 р.

АВБШв 4х35 ок-0,66

2239

374.76 р.

АВБШв 4* 35 мк-1

Под заказ

276.43 р.

Описание
Характеристики

СИП-2 3х35+1х50+2х16 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 35 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 50 миллиметров квадратных.

Технические характеристики провода СИП-2 3х35+1х50+2х16

Климатическое исполнение провода самонесущего СИП-2 3*35+1*50+2*16: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х35+1х50+2х16: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х35+1х50+2х16 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*35+1*50+2*16: 0,708 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х35+1х50+2х16: 30 миллиметров.

Токовые нагрузки провода СИП-2 3х35+1х50+2х16

Допустимая токовая нагрузка при прокладке провода СИП-2 3*35+1*50+2*16 в воздухе: 195 Ампер.
Допустимый ток короткого замыкания: 4600 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х35+1х50+2х16: 0,822 Ом на километр.
Номинальное напряжение: 1000 Вольт.

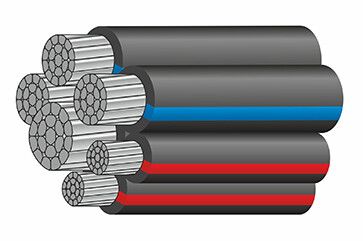

Конструкция провода СИП-2 3х35+1х50+2х16

1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.

Применение провода СИП-2 335+150+2*16

Самонесущий изолированный провод СИП-2 3х35+1х50+2х16 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.

Марка СИП-2
Количество жил 4
Сечение жилы (мм/кв) 35
Материал жилы Алюминий
Материал изоляции СПЭ
Максимальный вес (кг/м) 0.708
Максимальный наружный диаметр (мм) 30
Электрическое сопротивление жилы (ом/км) 0.822
Допустимый радиус изгиба (мм) 300
Допустимая токовая нагрузка при прокладке на воздухе (А) 195
Допустимый ток односекундного короткого замыкания (кА) 4.6
Номинальное переменное напряжение (кВ) 1
Диапазон температур эксплуатации (°С) от -60 до +50
Срок службы 40
Код ОКП 355 332
Максимальная температура эксплуатации (°С) 50
Минимальная температура эксплуатации (°С) -60
Максимальная мощность при прокладке в воздухе, 220V (кВт) 57.2
Максимальная мощность при прокладке в воздухе, 380V (кВт) 128.31
ГОСТ 31946-2012
Минимальная температура монтажа 20
Количество основных жил 3
Сечение основных жил (мм2) 35
Сечение несущей жилы (мм2) 50
Количество дополнительных жил 2
Сечение дополнительных жил (мм2) 16
Число проволок в основной жиле 7
Число проволок в дополнительной жиле 7
Наружный диаметр несущей жилы (мм) 8.35
Электрическое сопротивление несущей жилы (ом/км) 0.72
Наружный диаметр основной жилы (мм) 7.1
Электрическое сопротивление основной жилы (ом/км) 0.868
Наружный диаметр дополнительной жилы (мм) 5.1
Прочность при растяжении несущей жилы (Н) 14.2
Допустимые токовые нагрузки основных жил (А) 160
Допустимые токовые нагрузки несущих жил (А) 195
Допустимые токовые нагрузки дополнительных жил (А) 100
Допустимый ток односекундного короткого замыкания основных жил (кА) 3.2
Допустимый ток односекундного короткого замыкания несущей жилы (кА) 4.6
Допустимый ток односекундного короткого замыкания доп. жил (кА) 1.5
Электрическое сопротивление доп. Жил (ом/км) 1.91
Вес 0.684
Срок службы, лет 40
Наружный диаметр, мм 30
Номинальная частота, Гц 50
Расчетная масса(вес), кг\км 708
Минимальный радиус изгиба, мм 300
Максимальная длина в бухте(смотке), м 70
Номинальное переменное напряжение, Вольт 660..1000
Минимальный радиус изгиба, наружных диаметров 10
Электрическое сопротивление жилы, Ом\км 0.868
Допустимая температура нагрева жил, С 90
Длительно допустимая токовая нагрузка, Ампер 160
Допустимый ток односекундного КЗ, кА 3.2
Испытательное импульсное напряжение, кВ 20
Электрическое сопротивление вспомогательных жил, Ом\км 1910
Максимальная температура нагрева жил, °С при коротком замыкании 250
Разрывное усилие, Н 14200
Прочность алюминиевого сплава на разрыв, МПа 295
Электрическое сопротивление нулевой несущей жилы, Ом\км 0.72
