Провод СИП-2 3х35+1х54,6+2х16


СИП-2 3х35+1х54,6+2х16

СИП-2 3х35+1х54.6+2х16 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 35 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 54,6 миллиметров квадратных.

Технические характеристики провода СИП-2 3х35+1х54,6+2х16

Климатическое исполнение провода самонесущего СИП-2 3*35+1*54.6+2*16: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х35+1х54,6+2х16: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х35+1х54.6+2х16 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*35+1*54,6+2*16: 0,758 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х35+1х54,6+2х16: 32 миллиметров.

Токовые нагрузки провода СИП-2 3х35+1х54.6+2х16

Допустимая токовая нагрузка при прокладке провода СИП-2 3*35+1*54,6+2*16 в воздухе: 195 Ампер.
Допустимый ток короткого замыкания: 4600 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х35+1х54,6+2х16: 0,822 Ом на километр.
Номинальное напряжение: 1000 Вольт.

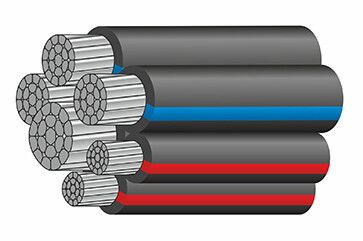

Конструкция провода СИП-2 3х35+1х54.6+2х16

1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.

Применение провода СИП-2 3*35+1*54,6+2*16

Самонесущий изолированный провод СИП-2 3х35+1х54.6+2х16 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.

  • СИП-2
  • 4
  • 35
  • Алюминий
  • СПЭ
  • 0,758
  • 32
  • 0,822
  • 320
  • 195
  • 4,6
  • 1
  • от -60 до +50
  • 40 лет
