Провод СИП-2 3х70+1х70+2х25
Описание
Характеристики
Описание
СИП-2 3х70+1х70+2х25 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 70 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 95 миллиметров квадратных.
Технические характеристики провода СИП-2 3х70+1х70+2х25
Климатическое исполнение провода самонесущего СИП-2 3*70+1*70+2*25: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х70+1х70+2х25: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х70+1х70+2х25 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*70+1*70+2*25: 1,209 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х70+1х70+2х25: 38 миллиметров.
Токовые нагрузки провода СИП-2 3х70+1х70+2х25
Допустимая токовая нагрузка при прокладке провода СИП-2 3*70+1*70+2*25 в воздухе: 300 Ампер.
Допустимый ток короткого замыкания: 8800 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х70+1х70+2х25: 0,411 Ом на километр.
Номинальное напряжение: 1000 Вольт.

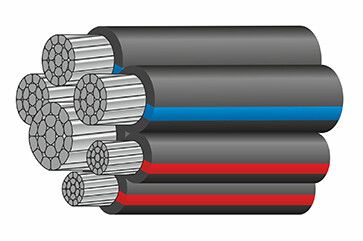

Конструкция провода СИП-2 3х70+1х70+2х25
1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.
Применение провода СИП-2 3*70+1*70+2*25
Самонесущий изолированный провод СИП-2 3х70+1х70+2х25 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.
Характеристики
Вес
1.168
ГОСТ
31946-2012
Марка
СИП-2
Код ОКП
355 332
Код товара
СИП-2 3х70+1х70+2х25
Срок службы
40
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
40
Материал изоляции
СПЭ
Разрывное усилие, Н
20600
Сечение жилы (мм/кв)
70
Наружный диаметр, мм
38
Максимальный вес (кг/м)
1.209
Номинальная частота, Гц
50
Количество основных жил
3
Сечение несущей жилы (мм2)
70
Сечение основных жил (мм2)
70
Расчетная масса(вес), кг\км
1 209
Допустимый радиус изгиба (мм)
380
Минимальный радиус изгиба, мм
380
Количество дополнительных жил
2
Сечение дополнительных жил (мм2)
25
Число проволок в основной жиле
7
Минимальная температура монтажа
20
Наружный диаметр несущей жилы (мм)
9.95
Максимальный наружный диаметр (мм)
38
Наружный диаметр основной жилы (мм)
9.95
Допустимый ток односекундного КЗ, кА
6.5
Максимальная длина в бухте(смотке), м
41
Диапазон температур эксплуатации (°С)
от -60 до +50
Допустимая температура нагрева жил, С
90
Число проволок в дополнительной жиле
7
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы, Ом\км
0.443
Испытательное импульсное напряжение, кВ
20
Электрическое сопротивление жилы (ом/км)
0.411
Номинальное переменное напряжение, Вольт
660..1000
Минимальная температура эксплуатации (°С)
-60
Прочность при растяжении несущей жилы (Н)
20.6
Допустимые токовые нагрузки несущих жил (А)
240
Максимальная температура эксплуатации (°С)
50
Наружный диаметр дополнительной жилы (мм)
6.1
Электрическое сопротивление доп. Жил (ом/км)
1.2
Допустимые токовые нагрузки основных жил (А)
240
Прочность алюминиевого сплава на разрыв, МПа
295
Длительно допустимая токовая нагрузка, Ампер
240
Минимальный радиус изгиба, наружных диаметров
10
Электрическое сопротивление несущей жилы (ом/км)
0.493
Электрическое сопротивление основной жилы (ом/км)
0.443
Допустимые токовые нагрузки дополнительных жил (А)
130
Максимальная мощность при прокладке в воздухе, 220V (кВт)
88
Максимальная мощность при прокладке в воздухе, 380V (кВт)
197.4
Допустимый ток односекундного короткого замыкания (кА)
8.8
Электрическое сопротивление вспомогательных жил, Ом\км
1200
Допустимая токовая нагрузка при прокладке на воздухе (А)
300
Электрическое сопротивление нулевой несущей жилы, Ом\км
0.493
Допустимый ток односекундного короткого замыкания доп. жил (кА)
2.3
Максимальная температура нагрева жил, °С при коротком замыкании
250
Допустимый ток односекундного короткого замыкания несущей жилы (кА)
6.5
Допустимый ток односекундного короткого замыкания основных жил (кА)
6.5
