Провод СИП-2 3х95+1х70
Товарные предложения:
| Провод СИП-2 -0,6/1 3х95+1х70 Цветлит | 22.11.2024 | 2768 м. | 522,82 ₽ | м. | от 3 дней |
| Провод СИП-2 3х95+1х70 0.6/1кВ (м) Цветлит 00-00129125 | 22.11.2024 | 117 м. | 539,42 ₽ | м. | от 1 дня |
| Провод СИП-2 3х95+1х70 0.6/1кВ (м) Цветлит 00-00129125 | 22.11.2024 | 1299 м. | 539,42 ₽ | м. | от 1 дня |
| Провод СИП-2 3х95+1х70 0.6/1кВ (м) Цветлит 00-00129125 | 22.11.2024 | 1097 м. | 539,42 ₽ | м. | от 1 дня |
| Провод СИП-2 3х95+1х70 0.6/1ГОСТ | 22.11.2024 | 2445 м. | 540,17 ₽ | м. | от 1 дня |
Показать ещё
Условия продажи провода СИП-2 3х95+1х70
Купить провод сип-2 3х95+1х70 могут юридические и физические лица, оплата производится безналичным расчетом (перевод на расчетный счет компании ООО "ЭКС"), возможна оплата наличными через кассу в офисе (г Москва, улица Кусковская дом 20а), отгрузка производится на следующий день после поступления оплаты.
Цена провода СИП-2 3х95+1х70 зависит от общей суммы закупаемого товара, на сайте указана оптовая цена с учетом НДС, розничную стоимость и скидку на крупный опт уточняйте в отделе продаж по телефону +7(495)777-83-45. В корзине сайта, при оформлении заказа, можно ознакомиться с ценой учитывающей объем заказа.
Доставляем провод сип-2 3*95+1*70 по Москве и Московской области, в регионы РФ отправляем заказы транспортными компаниями по желанию заказчика.
Описание
Характеристики
Описание
СИП-2 3х95+1х70 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 95 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 50 миллиметров квадратных.
Технические характеристики провода СИП-2 3х95+1х70
Климатическое исполнение провода самонесущего СИП-2 3*95+1*70: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х95+1х70: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х95+1х70 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*95+1*70: 1,242 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х95+1х70: 43 миллиметров.
Токовые нагрузки провода СИП-2 3х95+1х70
Допустимая токовая нагрузка при прокладке провода СИП-2 3*95+1*70 в воздухе: 160 Ампер.
Допустимый ток короткого замыкания: 3200 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х95+1х70: 1,111 Ом на километр.
Номинальное напряжение: 1000 Вольт.

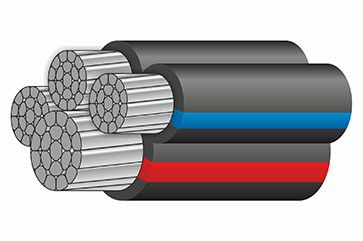

Конструкция провода СИП-2 3х95+1х70
1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.
Применение провода СИП-2 3*95+1*70
Самонесущий изолированный провод СИП-2 3х95+1х70 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.
Характеристики
Вес
1.204
ГОСТ
31946-2012
Марка
СИП-2
Высота
0.033 м.
Ширина
0.033 м.
Код ОКП
355 332
Глубина
1 м.
Код товара
СИП-2 3х95+1х70
Срок службы
40
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
40
Материал изоляции
СПЭ
Материал оболочки
СПЭ
Разрывное усилие, Н
20600
Сечение жилы (мм/кв)
95
Наружный диаметр, мм
43
Максимальный вес (кг/м)
1.242
Номинальная частота, Гц
50
Количество основных жил
3
Сечение несущей жилы (мм2)
70
Сечение основных жил (мм2)
95
Расчетная масса(вес), кг\км
1 242
Допустимый радиус изгиба (мм)
430
Минимальный радиус изгиба, мм
430
Число проволок в основной жиле
7
Минимальная температура монтажа
20
Максимальный расчетный вес (кг/км)
798
Наружный диаметр несущей жилы (мм)
9.95
Максимальный наружный диаметр (мм)
43
Наружный диаметр основной жилы (мм)
11.7
Допустимый ток односекундного КЗ, кА
8.8
Максимальная длина в бухте(смотке), м
40
Диапазон температур эксплуатации (°С)
от -60 до +50
Допустимая температура нагрева жил, С
90
Число проволок в дополнительной жиле
7
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы, Ом\км
0.32
Испытательное импульсное напряжение, кВ
20
Электрическое сопротивление жилы (ом/км)
1.111
Номинальное переменное напряжение, Вольт
660..1000
Минимальная температура эксплуатации (°С)
-60
Прочность при растяжении несущей жилы (Н)
20.6
Допустимые токовые нагрузки несущих жил (А)
240
Максимальная температура эксплуатации (°С)
50
Допустимые токовые нагрузки основных жил (А)
300
Прочность алюминиевого сплава на разрыв, МПа
295
Длительно допустимая токовая нагрузка, Ампер
300
Минимальный радиус изгиба, наружных диаметров
10
Электрическое сопротивление несущей жилы (ом/км)
0.493
Электрическое сопротивление основной жилы (ом/км)
0.32
Максимальная мощность при прокладке в воздухе, 220V (кВт)
46.93
Максимальная мощность при прокладке в воздухе, 380V (кВт)
105.28
Допустимый ток односекундного короткого замыкания (кА)
3.2
Допустимая токовая нагрузка при прокладке на воздухе (А)
160
Электрическое сопротивление нулевой несущей жилы, Ом\км
0.493
Максимальная температура нагрева жил, °С при коротком замыкании
250
Допустимый ток односекундного короткого замыкания несущей жилы (кА)
6.5
Допустимый ток односекундного короткого замыкания основных жил (кА)
8.8
