Описание
Характеристики

СИП-2 3х95+1х70+2х16 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 95 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 95 миллиметров квадратных.

Технические характеристики провода СИП-2 3х95+1х70+2х16

Климатическое исполнение провода самонесущего СИП-2 3*95+1*70+2*16: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х95+1х70+2х16: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х95+1х70+2х16 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*95+1*70+2*16: 1,382 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х95+1х70+2х16: 42 миллиметров.

Токовые нагрузки провода СИП-2 3х95+1х70+2х16

Допустимая токовая нагрузка при прокладке провода СИП-2 3*95+1*70+2*16 в воздухе: 300 Ампер.
Допустимый ток короткого замыкания: 8800 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х95+1х70+2х16: 0,411 Ом на километр.
Номинальное напряжение: 1000 Вольт.

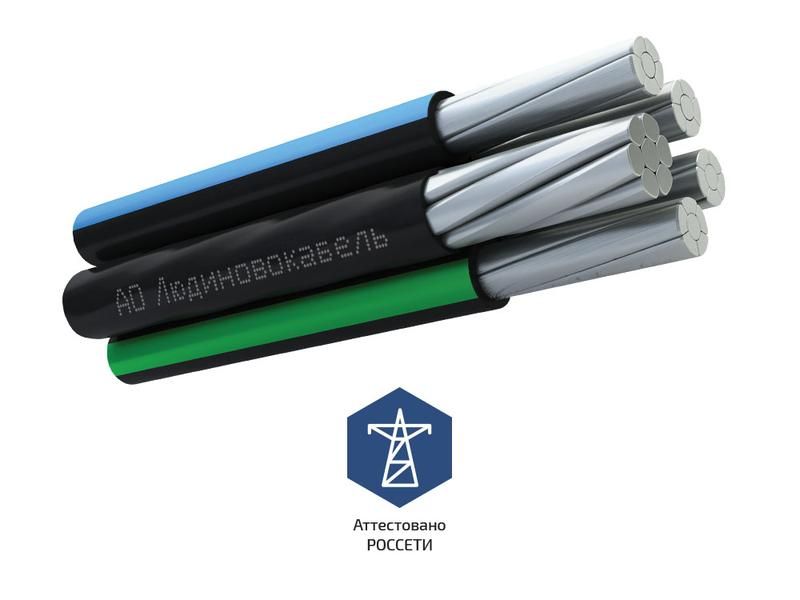

Конструкция провода СИП-2 3х95+1х70+2х16

1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.

Применение провода СИП-2 395+170+2*16

Самонесущий изолированный провод СИП-2 3х95+1х70+2х16 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.

Марка СИП-2
Количество жил 4
Сечение жилы (мм/кв) 95
Материал жилы Алюминий
Материал изоляции СПЭ
Максимальный вес (кг/м) 1.382
Максимальный наружный диаметр (мм) 42
Электрическое сопротивление жилы (ом/км) 0.411
Допустимый радиус изгиба (мм) 420
Допустимая токовая нагрузка при прокладке на воздухе (А) 300
Допустимый ток односекундного короткого замыкания (кА) 8.8
Диапазон температур эксплуатации (°С) от -60 до +50
Срок службы 40
Код ОКП 355 332
Максимальная температура эксплуатации (°С) 50
Минимальная температура эксплуатации (°С) -60
Максимальная мощность при прокладке в воздухе, 220V (кВт) 88
Максимальная мощность при прокладке в воздухе, 380V (кВт) 197.4
ГОСТ 31946-2012
Минимальная температура монтажа 20
Количество основных жил 3
Сечение основных жил (мм2) 95
Сечение несущей жилы (мм2) 70
Количество дополнительных жил 2
Сечение дополнительных жил (мм2) 16
Число проволок в основной жиле 7
Число проволок в дополнительной жиле 7
Наружный диаметр несущей жилы (мм) 9.95
Электрическое сопротивление несущей жилы (ом/км) 0.493
Наружный диаметр основной жилы (мм) 11.7
Электрическое сопротивление основной жилы (ом/км) 0.32
Наружный диаметр дополнительной жилы (мм) 5.1
Прочность при растяжении несущей жилы (Н) 20.6
Допустимые токовые нагрузки основных жил (А) 300
Допустимые токовые нагрузки несущих жил (А) 240
Допустимые токовые нагрузки дополнительных жил (А) 100
Допустимый ток односекундного короткого замыкания основных жил (кА) 8.8
Допустимый ток односекундного короткого замыкания несущей жилы (кА) 6.5
Допустимый ток односекундного короткого замыкания доп. жил (кА) 1.5
Электрическое сопротивление доп. Жил (ом/км) 1.91
Срок службы, лет 40
Наружный диаметр, мм 42
Номинальная частота, Гц 50
Расчетная масса(вес), кг\км 1 382
Минимальный радиус изгиба, мм 420
Максимальная длина в бухте(смотке), м 36
Номинальное переменное напряжение, Вольт 660..1000
Минимальный радиус изгиба, наружных диаметров 10
Электрическое сопротивление жилы, Ом\км 0.32
Допустимая температура нагрева жил, С 90
Длительно допустимая токовая нагрузка, Ампер 300
Допустимый ток односекундного КЗ, кА 8.8
Испытательное импульсное напряжение, кВ 20
Электрическое сопротивление вспомогательных жил, Ом\км 1910
Максимальная температура нагрева жил, °С при коротком замыкании 250
Разрывное усилие, Н 20600
Прочность алюминиевого сплава на разрыв, МПа 295
Электрическое сопротивление нулевой несущей жилы, Ом\км 0.493
