Провод СИП-2 4х16+1х25
Товарные предложения:
| СИП-2 -0,6/1 4х16+1х25 провод Цветлит | 17.09.2024 | 102 м. | 134,34 ₽ | м. | от 3 дней |
| Провод СИП-2 -0,6/1 4х16+1х25 ЭМ-Кабель | 22.11.2024 | 447 м. | 150,96 ₽ | м. | от 3 дней |
| Провод СИП-2 -0,6/1 4х16+1х25 Кирскабель | 22.11.2024 | 1200 м. | 167,72 ₽ | м. | от 3 дней |
Провод СИП-2 4х16+1х25 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Описание
Характеристики
Описание

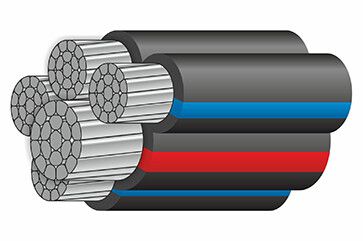

Конструкция провода СИП-2 4х16+1х25
1) Круглые многопроволочные уплотнённые жилы:
четыре основных жилы из алюминия с площадью сечения шестнадцать квадратных миллиметров;
изолированная нулевая несущая жила из алюминиевого сплава с площадью сечения двадцать пять квадратных миллиметров.
2) Изоляция из светостабилизированного сшитого полиэтилена толщиной 1,3 мм.
3) Основные жилы скручены вокруг нулевой несущей жилы. Скрутка жил в провод имеет правое направление.
Расшифровка маркировки провода СИП-2 4х16+1х25
СИП - самонесущий изолированный провод
2 - изолированная нулевая несущая жила
4 - 4 основные жилы
16 - площадь сечения токопроводящей жилы шестнадцать квадратных миллиметров
1 - 1 нулевая несущая жила
25 - площадь сечения токопроводящей жилы двадцать пять квадратных миллиметров
Характеристики
Вес
0.366
ГОСТ
31946-2012
Код товара
СИП-2 4х16+1х25
Срок службы
40
Материал жилы
Алюминий
Срок службы, лет
40
Материал изоляции
СПЭ
Разрывное усилие, Н
7400
Наружный диаметр, мм
22
Номинальная частота, Гц
50
Количество основных жил
4
Сечение несущей жилы (мм2)
25
Сечение основных жил (мм2)
16
Расчетная масса(вес), кг\км
373
Минимальный радиус изгиба, мм
220
Число проволок в основной жиле
7
Минимальная температура монтажа
20
Наружный диаметр несущей жилы (мм)
6.1
Наружный диаметр основной жилы (мм)
5.1
Допустимый ток односекундного КЗ, кА
1.5
Максимальная длина в бухте(смотке), м
134
Допустимая температура нагрева жил, С
90
Число проволок в дополнительной жиле
7
Электрическое сопротивление жилы, Ом\км
1.91
Испытательное импульсное напряжение, кВ
20
Номинальное переменное напряжение, Вольт
660..1000
Минимальная температура эксплуатации (°С)
-60
Прочность при растяжении несущей жилы (Н)
7.4
Допустимые токовые нагрузки несущих жил (А)
130
Максимальная температура эксплуатации (°С)
50
Допустимые токовые нагрузки основных жил (А)
100
Прочность алюминиевого сплава на разрыв, МПа
295
Длительно допустимая токовая нагрузка, Ампер
100
Минимальный радиус изгиба, наружных диаметров
10
Электрическое сопротивление несущей жилы (ом/км)
1.38
Электрическое сопротивление основной жилы (ом/км)
1.91
Электрическое сопротивление нулевой несущей жилы, Ом\км
1.38
Максимальная температура нагрева жил, °С при коротком замыкании
250
Допустимый ток односекундного короткого замыкания несущей жилы (кА)
2.3
Допустимый ток односекундного короткого замыкания основных жил (кА)
1.5
