Провод СИП-2 4х35+1х54,6
Провод СИП-2 4х35+1х54,6 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Описание
Характеристики
Описание

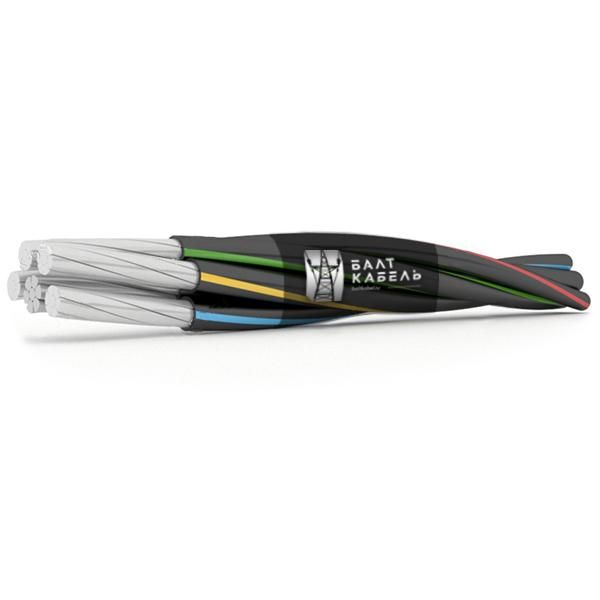

Конструкция провода СИП-2 4х35+1х54,6
1) Круглые многопроволочные уплотнённые жилы:
четыре основные жилы из алюминия с площадью сечения тридцать пять квадратных миллиметров;
изолированная нулевая несущая жила из алюминиевого сплава номинальным сечением 54,6 мм2.
2) Изоляция из светостабилизированного сшитого полиэтилена толщиной:
1,3 мм у основных жил;
1,5 мм у нулевой несущей жилы.
3) Основные жилы скручены вокруг нулевой несущей жилы. Скрутка жил в провод имеет правое направление.
Расшифровка маркировки провода СИП-2 4х35+1х54,6
СИП - самонесущий изолированный провод
2 - изолированная нулевая несущая жила
4 - 4 основные жилы
35 - площадь сечения токопроводящей жилы тридцать пять квадратных миллиметров
1 - 1 нулевая несущая жила
54,6 - площадь сечения токопроводящей жилы 54,6мм2
Характеристики
ГОСТ
31946-2012
Код товара
СИП-2 4х35+1х54,6
Срок службы
40
Материал жилы
Алюминий
Срок службы, лет
40
Материал изоляции
СПЭ
Разрывное усилие, Н
16600
Номинальная частота, Гц
50
Количество основных жил
4
Сечение несущей жилы (мм2)
54.6
Сечение основных жил (мм2)
35
Число проволок в основной жиле
7
Минимальная температура монтажа
20
Наружный диаметр несущей жилы (мм)
9.6
Наружный диаметр основной жилы (мм)
7.1
Допустимый ток односекундного КЗ, кА
3.2
Допустимая температура нагрева жил, С
90
Число проволок в дополнительной жиле
7
Электрическое сопротивление жилы, Ом\км
0.868
Испытательное импульсное напряжение, кВ
20
Номинальное переменное напряжение, Вольт
660..1000
Минимальная температура эксплуатации (°С)
-60
Прочность при растяжении несущей жилы (Н)
16.6
Максимальная температура эксплуатации (°С)
50
Допустимые токовые нагрузки основных жил (А)
160
Прочность алюминиевого сплава на разрыв, МПа
295
Длительно допустимая токовая нагрузка, Ампер
160
Минимальный радиус изгиба, наружных диаметров
10
Электрическое сопротивление несущей жилы (ом/км)
0.63
Электрическое сопротивление основной жилы (ом/км)
0.868
Электрическое сопротивление нулевой несущей жилы, Ом\км
0.63
Максимальная температура нагрева жил, °С при коротком замыкании
250
Допустимый ток односекундного короткого замыкания основных жил (кА)
3.2
