Провод СИП-3 1х150
Товарные предложения:
| СИП-3 1x150 | 22.11.2024 | 118 м. | 189,11 ₽ | м. | от 1 дня |
| Провод СИП-3 1х150 20кВ (м) Цветлит 00-00129192 | 22.11.2024 | 2178 м. | 230,18 ₽ | м. | от 1 дня |
| Провод СИП-3 1х150 20кВ (м) Цветлит 00-00129192 | 22.11.2024 | 480 м. | 230,18 ₽ | м. | от 1 дня |
Описание
Характеристики
Описание
СИП-3 1х150 - провод самонесущий изолированный с одной жилой из алюминиевого сплава сечением 150 миллиметров квадратных, в изоляции из светостабилизированного сшитого полиэтилена.
Технические характеристики провода СИП-3 1х150
Климатическое исполнение самонесущего изолированного провода СИП-3 1х150: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации: -60 градусов.
Максимальная температура эксплуатации самонесущего провода СИП-3 1*150: +50 градусов.
Монтаж самонесущего изолированного провода СИП-3 1х150 производится при температуре окружающей среды не менее -20 градусов Цельсия.
Нагрев жилы при эксплуатации СИП-3 1х150 не должен превышать +90 градусов.
При коротком замыкании нагрев жилы самонесущего изолированного провода не должен превышать 250°С.
Масса провода СИП-3 1*150: 0,54 килограмм в метре.
Срок службы не менее 40 лет.
Наружный диаметр провода СИП-3 1х150: 19 миллиметров.
Минимально допустимый радиус изгиба провода СИП-3 1х150 при монтаже: 190 миллиметров.
Активное сопротивление жилы провода самонесущего изолированного СИП-3 1*150: 0,303 Ом на километр.
Допустимая токовая нагрузка СИП-3 1х150: 380 Ампер.

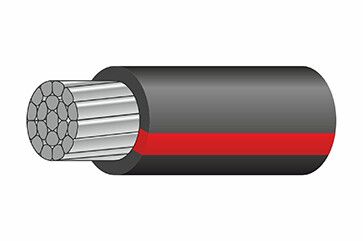

Конструкция провода СИП-3 1х150
1) Жила - из алюминиевого сплава, многопроволочная уплотненная.
2) Изоляция - из светостабилизированного сшитого полиэтилена.
Применение провода СИП-3 1*150
Самонесущий изолированный провод СИП-3 1х150 предназначен для воздушных линий электропередачи на номинальное напряжение до 20000 Вольт и 35000 Вольт номинальной частотой 50 Герц в атмосфере воздуха 2 и 3 по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Характеристики
Вес
0.532
ГОСТ
31946-2012
Марка
СИП-3
Код ОКП
355 522
Код товара
СИП-3 1х150
Срок службы
40
Материал жилы
Алюминиевый сплав
Количество жил
1
Срок службы, лет
40
Материал изоляции
СПЭ
Разрывное усилие, Н
43400
Сечение жилы (мм/кв)
150
Наружный диаметр, мм
18.8
Максимальный вес (кг/м)
0.54
Номинальная частота, Гц
50
Количество основных жил
1
Сечение основных жил (мм2)
150
Расчетная масса(вес), кг\км
627
Допустимый радиус изгиба (мм)
190
Минимальный радиус изгиба, мм
188
Число проволок в основной жиле
19
Минимальная температура монтажа
20
Максимальный расчетный вес (кг/км)
618
Прочность при растяжении жилы (кН)
43,4
Максимальный наружный диаметр (мм)
19
Допустимые токовые нагрузки 20 кВ.(А)
485
Допустимые токовые нагрузки 35 кВ.(А)
520
Наружный диаметр основной жилы (мм)
14.5
Допустимый ток односекундного КЗ, кА
12.9
Максимальная длина в бухте(смотке), м
79
Диапазон температур эксплуатации (°С)
от -60 до +50
Допустимая температура нагрева жил, С
90
Номинальное переменное напряжение (кВ)
20
Электрическое сопротивление жилы, Ом\км
0.236
Электрическое сопротивление жилы (ом/км)
0.303
Минимальная температура эксплуатации (°С)
-60
Максимальная температура эксплуатации (°С)
50
Прочность алюминиевого сплава на разрыв, МПа
295
Минимальный радиус изгиба, наружных диаметров
10
Электрическое сопротивление основной жилы (ом/км)
0.206
Максимальная мощность при прокладке в воздухе, 220V (кВт)
111.47
Максимальная мощность при прокладке в воздухе, 380V (кВт)
250.04
Допустимый ток односекундного короткого замыкания (кА)
12.9
Допустимая токовая нагрузка при прокладке на воздухе (А)
380
Максимальная температура нагрева жил, °С при коротком замыкании
250
Допустимый ток односекундного короткого замыкания основных жил (кА)
12.9
