Провод СИП-4 2х35
СИП-4 2х35
Описание
Характеристики
Сопутствующие товары
Описание

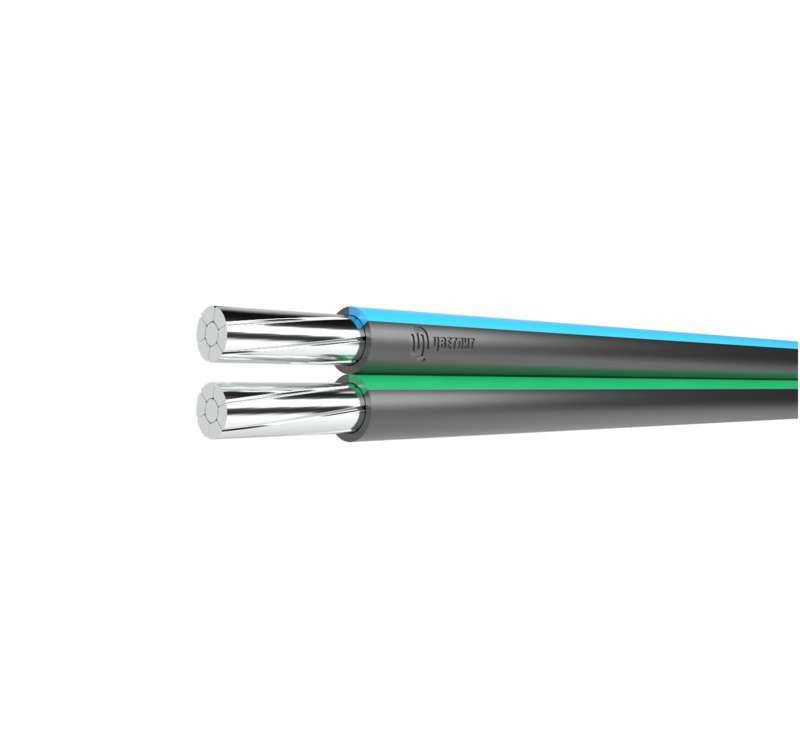

СИП-4 2х35 - провод самонесущий изолированный с 2 алюминиевыми жилами сечением 35 миллиметров квадратных, в изоляции из светостабилизированного сшитого полиэтилена.
Технические характеристики провода СИП-4 2х35
Климатическое исполнение самонесущего изолированного провода СИП-4 2*35: В, 1,2 и 3 категории размещения по ГОСТ 15150-69.
Диапазон температуры эксплуатации провода самонесущего СИП-4 2х35 от -60 до +50 градусов.
Монтаж самонесущего изолированного провода СИП-4 2х35 производится при температуре не менее -20 градусов.
Температура жил при эксплуатации СИП-4 2*35 не должна превышать 90 градусов в нормальном режиме и 250 в режиме короткого замыкания.
Расчетная масса провода СИП-4 2х35: 0,256 килограмм в метре.
Срок службы самонесущего провода СИП-4 2х35 не менее 40 лет.
Наружный диаметр провода СИП-4 2*35: 18 миллиметров.
Активное сопротивление жилы провода самонесущего изолированного СИП-4 2х35: 1,111 Ом на километр.
Допустимая токовая нагрузка СИП-4 2х35: 160 Ампер.
Минимальный радиус изгиба при монтаже провода самонесущего изолированного СИП-4 2*35: 160 миллиметров.
Конструкция провода СИП-4 2х35
1) Жила - алюминиевая многопроволочная, уплотненная.
2) Изоляция - из светостабилизированного сшитого полиэтилена.
3) Скрутка - жилы скручены между собой.
Применение провода СИП-4 2х35
Провод самонесущий изолированный СИП-4 2*35 предназначен для ответвлений от магистральных линий электропередачи к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 1000 Вольт включительно, номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Характеристики
ГОСТ
31946-2012
Марка
СИП-4
Код ОКП
355 332
Код товара
СИП-4 2х35
Срок службы
40
Материал жилы
Алюминий
Количество жил
2
Срок службы, лет
40
Материал изоляции
СПЭ
Сечение жилы (мм/кв)
35
Наружный диаметр, мм
20
Максимальный вес (кг/м)
0.256
Номинальная частота, Гц
50
Количество основных жил
2
Сечение основных жил (мм2)
35
Расчетная масса(вес), кг\км
255
Допустимый радиус изгиба (мм)
160
Минимальный радиус изгиба, мм
200
Число проволок в основной жиле
7
Минимальная температура монтажа
20
Прочность алюминия на разрыв, МПа
120
Максимальный наружный диаметр (мм)
18
Наружный диаметр основной жилы (мм)
7.1
Допустимый ток односекундного КЗ, кА
3.2
Максимальная длина в бухте(смотке), м
196
Диапазон температур эксплуатации (°С)
от -60 до +50
Допустимая температура нагрева жил, С
90
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы, Ом\км
0.868
Испытательное импульсное напряжение, кВ
20
Электрическое сопротивление жилы (ом/км)
1.111
Номинальное переменное напряжение, Вольт
660..1000
Минимальная температура эксплуатации (°С)
-60
Максимальная температура эксплуатации (°С)
50
Допустимые токовые нагрузки основных жил (А)
160
Длительно допустимая токовая нагрузка, Ампер
160
Минимальный радиус изгиба, наружных диаметров
10
Электрическое сопротивление основной жилы (ом/км)
0.868
Максимальная мощность при прокладке в воздухе, 220V (кВт)
46.93
Максимальная мощность при прокладке в воздухе, 380V (кВт)
105.28
Допустимый ток односекундного короткого замыкания (кА)
3.2
Допустимая токовая нагрузка при прокладке на воздухе (А)
160
Максимальная температура нагрева жил, °С при коротком замыкании
250
Допустимый ток односекундного короткого замыкания основных жил (кА)
3.2
