Провод СИП-4 4х70+1х16
Провод СИП-4 4х70+1х16 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Описание
Характеристики
Описание

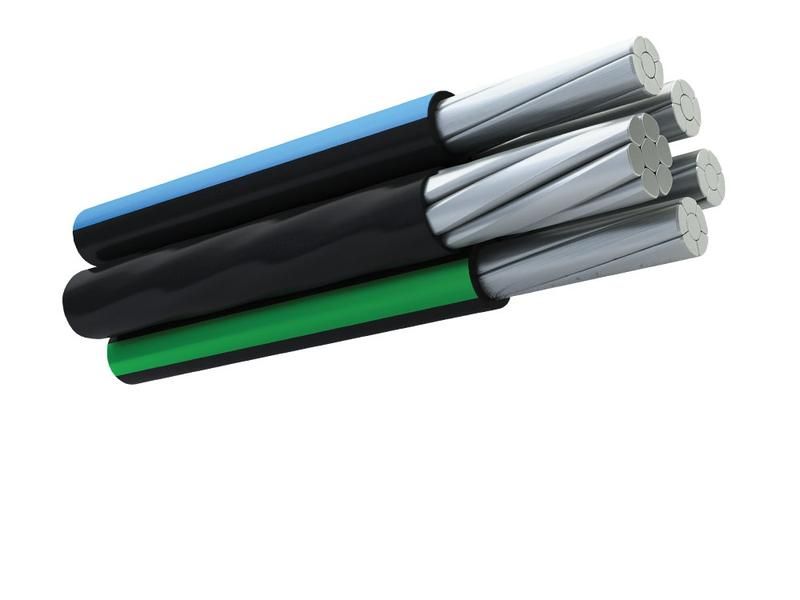

Конструкция провода СИП-4 4х70+1х16
1) Круглые многопроволочные уплотнённые алюминиевые жилы:
четыре основные жилы с площадью сечения семьдесят квадратных миллиметров;
одна вспомогательная жила для цепей наружного освещения с площадью сечения шестнадцать квадратных миллиметров.
2) Изоляция из светостабилизированного сшитого полиэтилена толщиной:
1,7 мм у основных жил;
1,3 мм у вспомогательной жилы.
3) Основные и вспомогательная жилы скручены в провод в правом направлении.
Расшифровка маркировки провода СИП-4 4х70+1х16
СИП - самонесущий изолированный провод
4 - без нулевой несущей жилы
4 - 4 основные жилы
70 - площадь сечения токопроводящей жилы семьдесят квадратных миллиметров
1 - 1 вспомогательная жила для цепей наружного освещения
16 - площадь сечения токопроводящей жилы шестнадцать квадратных миллиметров
Характеристики
ГОСТ
31946-2012
Код товара
СИП-4 4х70+1х16
Срок службы
40
Материал жилы
Алюминий
Срок службы, лет
40
Материал изоляции
СПЭ
Наружный диаметр, мм
34
Номинальная частота, Гц
50
Количество основных жил
4
Сечение основных жил (мм2)
70
Расчетная масса(вес), кг\км
1 046
Минимальный радиус изгиба, мм
340
Количество дополнительных жил
1
Сечение дополнительных жил (мм2)
16
Число проволок в основной жиле
7
Минимальная температура монтажа
20
Прочность алюминия на разрыв, МПа
120
Наружный диаметр основной жилы (мм)
9.95
Допустимый ток односекундного КЗ, кА
6.5
Максимальная длина в бухте(смотке), м
47
Допустимая температура нагрева жил, С
90
Электрическое сопротивление жилы, Ом\км
0.443
Испытательное импульсное напряжение, кВ
20
Номинальное переменное напряжение, Вольт
660..1000
Минимальная температура эксплуатации (°С)
-60
Максимальная температура эксплуатации (°С)
50
Наружный диаметр дополнительной жилы (мм)
5.1
Электрическое сопротивление доп. Жил (ом/км)
1.91
Допустимые токовые нагрузки основных жил (А)
240
Длительно допустимая токовая нагрузка, Ампер
240
Минимальный радиус изгиба, наружных диаметров
10
Электрическое сопротивление основной жилы (ом/км)
0.443
Допустимые токовые нагрузки дополнительных жил (А)
100
Электрическое сопротивление вспомогательных жил, Ом\км
1910
Допустимый ток односекундного короткого замыкания доп. жил (кА)
1.5
Максимальная температура нагрева жил, °С при коротком замыкании
250
Допустимый ток односекундного короткого замыкания основных жил (кА)
6.5
