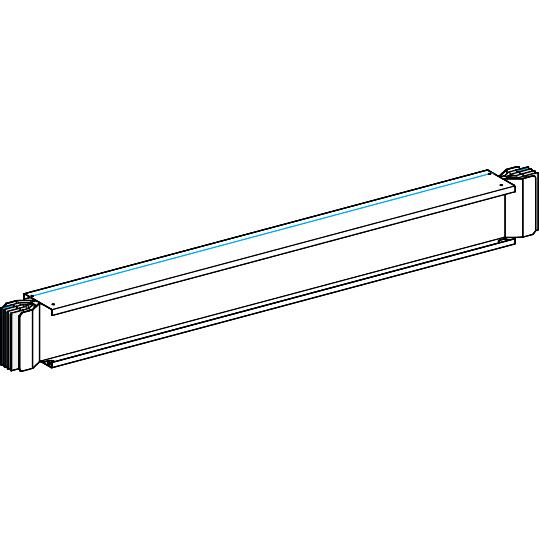

Секция прямая транспортная 3L+N+PER Al 1600А L4000 SchE KTA1600ET540 APC

Секция прямая транспортная 3L+N+PER Al 1600А длина 4000 мм от Schneider Electric - это элемент шинопровода для передачи электроэнергии на большие расстояния в промышленных системах. Артикул kta1600et540 предназначен для надёжного соединения участков токопроводящей системы с пятью проводниками: три фазы, ноль и заземление.

Назначение и область применения

Эта секция используется внутри шинопроводных систем для передачи мощного тока между оборудованием: станков, конвейеров, цеховых линий, автоматизированных производственных модулей. Применяется там, где требуется гибкая и безопасная замена кабельных трасс - особенно в местах с высокой плотностью оборудования или частыми изменениями компоновки. Подходит для установки в закрытых помещениях с контролируемой средой: заводские цеха, логистические терминалы, энергоцентры.

Технические характеристики

• Номинальный ток: 1600 А - способна выдерживать длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один нулевой проводник (N), один защитный заземляющий (PE);
• Количество токопроводящих жил: 4 - три фазные и одна нулевая; заземление реализовано через корпус;
• Длина: 4 метра - стандартный модуль для сборки протяжённых линий;
• Степень защиты IP55 - защищает от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды из любого направления;
• Исполнение: одинарная - одна токопроводящая система в одном корпусе;
• Материал токопроводящих элементов: алюминий - легче меди, экономичнее, требует большего сечения при том же токе;
• Цвет: белый - улучшает визуальный контроль состояния поверхности, легко заметить загрязнения или повреждения.

Совместимость и монтаж

Секция 3L+N+PER Al 1600А длина 4000 мм совместима с другими элементами шинопровода Schneider Electric серии Powerline или аналогичными по габаритам и контактным параметрам изделиями. Для монтажа необходимы специальные крепёжные элементы и соединители того же бренда. Установка выполняется на опорные конструкции с шагом не более 2 метров. Каждая секция крепится болтовым соединением - важно соблюдать момент затяжки, указанный в руководстве производителя. Перед подключением проверьте соответствие сечения выводов оборудования и контактов секции. Напряжение питания должно соответствовать 1000 В AC, частота 50/60 Гц.

Безопасность и стандарты

Секция соответствует требованиям IEC 60439-1 и GOST R МЭК 60439-1 для низковольтных распределительных устройств. Защита IP55 обеспечивает безопасность при случайном воздействии воды и пыли. Конструкция исключает доступ к токоведущим частям при установленной крышке. Электрическое сопротивление соединений минимизировано для снижения потерь и нагрева. Сертифицирована для использования в промышленных условиях.

Преимущества

• Высокая пропускная способность - 1600 А позволяет заменить несколько параллельных кабелей одной линией;
• Удобство обслуживания - можно отключить и заменить одну секцию без остановки всей системы;
• Гибкость сборки - легко комбинируется с угловыми, T-образными и ответвительными секциями;
• Лёгкий вес благодаря алюминиевому сердечнику - проще транспортировать и монтировать;
• Защита IP55 - допускает использование в помещениях с повышенной влажностью или возможностью брызг.

Ограничения применения

• Не предназначена для открытых площадок - IP55 не защищает от прямого дождя или постоянного воздействия воды;
• Не рекомендована для мобильных механизмов - жесткая конструкция не выдерживает вибраций и изгибов;
• Алюминиевые токопроводники требуют точного подбора соединителей - плохой контакт увеличивает сопротивление и риск перегрева;
• Запрещено использовать вне температурного диапазона, указанного в документации производителя (обычно –25C…+40C);
• Не подходит для систем с частыми перегрузками выше 1600 А - это вызывает быстрый износ контактов и деформацию корпуса.

Примеры использования

• Шинопроводная линия на заводе по производству пластиковых деталей - питание 12 станков с ЧПУ;
• Конвейерная линия в пищевом цехе - питание двигателей, насосов и освещения;
• Распределительная система в логистическом комплексе - питание подъёмников, конвейеров и систем управления;
• Обновление старой кабельной сети - замена нескольких параллельных силовых кабелей на единый шинопровод.

Практические советы

• Перед монтажом проверьте, что все соединяемые секции имеют одинаковый тип исполнения и номинальный ток - смешивание может привести к аварии;
• При использовании в помещении с высокой запылённостью регулярно осматривайте места соединений - даже IP55 не предотвращает накопление пыли в щелях;
• Учитывайте посадочные размеры: длина 4 м - это внешняя длина секции, внутренние части могут отличаться при стыковке;
• Для длинных линий используйте компенсационные секции - тепловое расширение алюминия может вызвать механические напряжения;
• Не забудьте подключить заземление - корпус секции должен быть надёжно связан с контуром заземления объекта.
