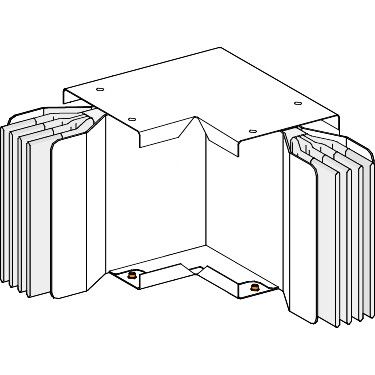

Секция шинопровода угловая горизонтальная Canalis SchE 1600А Schneider Electric KTA1600LP5A1

Секция угловая горizontальная №1 от Schneider Electric (артикул kta1600lp5a1) - это L-образный соединитель для шинопровода, предназначенный для изменения направления токопроводящей трассы под прямым углом. Применяется в системах распределения электроэнергии на крупных объектах, где требуется сохранить целостность цепи при повороте шин.

Назначение и область применения

Секция угловая горизонтальная №1 используется для перехода между двумя прямыми участками шинопровода под углом 90 градусов. Она обеспечивает надёжную передачу тока при изменении направления трассы без разрыва цепи. Подходит для установки в промышленных помещениях, цехах, энергоцентрах и других местах, где шинопровод проходит через перегородки, колонны или требует смены плоскости прокладки.

Технические характеристики

• Количество полюсов: 3 - поддерживает трёхфазную систему питания (L1, L2, L3).
• Число токопроводящих жил: 4 - включает три фазы и один нулевой проводник (N).
• Номинальный ток: 1600 А - способна выдерживать постоянную нагрузку до 1600 ампер без перегрева.
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях переменного тока до 1000 В.
• Степень защиты: IP55 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды из любого направления.
• Материал корпуса: алюминий - легкий, коррозионностойкий, хорошо отводит тепло.
• Исполнение: L-образная секция - формирует угол 90° в горизонтальной плоскости.
• Цвет: белый - улучшает визуальное восприятие, соответствует стандартной цветовой гамме оборудования Schneider Electric.

Совместимость и монтаж

Секция угловая горизонтальная №1 совместима только с другими элементами шинопроводной системы Schneider Electric серии, поддерживающей номинальный ток 1600 А. Для монтажа необходимо использовать комплектующие того же типа - фланцы, болты и уплотнители, рекомендованные производителем. Установка выполняется путём присоединения к прямым секциям шинопровода с помощью болтовых соединений. Каждый контакт должен быть затянут с моментом, указанным в руководстве по эксплуатации. Перед сборкой проверьте соответствие посадочных размеров и ориентацию входа/выхода - L-образная форма имеет строго заданное направление потока тока.

Безопасность и стандарты

Секция угловая горизонтальная №1 соответствует требованиям международных стандартов IEC 61439 для шинопроводных систем. Высокая степень защиты IP55 позволяет применять её в условиях повышенной запылённости и влажности, таких как производственные зоны, складские помещения и открытые площадки под навесом. Материал корпуса - алюминий - не поддерживает горение и не создаёт искр при механическом контакте.

Преимущества

• Высокая пропускная способность - 1600 А позволяет заменить несколько параллельных кабелей одной компактной шиной.
• Устойчивость к внешним воздействиям - IP55 снижает риск отказа из-за пыли и брызг воды.
• Лёгкость и прочность - алюминиевый корпус упрощает транспортировку и монтаж, не теряя жесткости.
• Системная совместимость - легко интегрируется в существующую шинопроводную линейку Schneider Electric.

Ограничения применения

• Не предназначен для вертикальных поворотов - эта модель работает только в горизонтальной плоскости.
• Не допускается использование вне температурного диапазона, указанного в документации производителя (обычно –25C…+40C).
• Не следует применять в средах с высокой концентрацией химически активных веществ (например, кислоты, щёлочи) - алюминий может подвергаться коррозии.
• Требуется точное соблюдение момента затяжки болтов - недостаточная или избыточная затяжка приводят к нагреву и выходу из строя контакта.

Примеры использования

• Переход шинопровода вокруг колонны в цехе металлургического завода.
• Изменение направления трассы от основного распределительного щита к линии конвейеров, расположенных под прямым углом.
• Разводка питания в многоэтажном производственном комплексе, где шинопровод меняет уровень на одном этаже.

Практические советы

• Перед заказом убедитесь, что ваша система использует именно серию с номиналом 1600 А - другие модели (например, 800 А или 2500 А) не совместимы.
• При монтаже всегда используйте оригинальные уплотнительные кольца и болты от Schneider Electric - сторонние детали нарушают степень защиты IP55.
• Проверяйте плотность соединения после первого включения - возможен лёгкий прогрев контактов при первом нагрузке, который исчезнет после адаптации.
• Для обслуживания оставьте доступ к болтовым соединениям - они должны быть легко доступны для периодической проверки.
