СЕКЦИЯ УГЛОВАЯ ВЕРТИКАЛЬНАЯ | KTA1600LC5A Schneider Electric APC

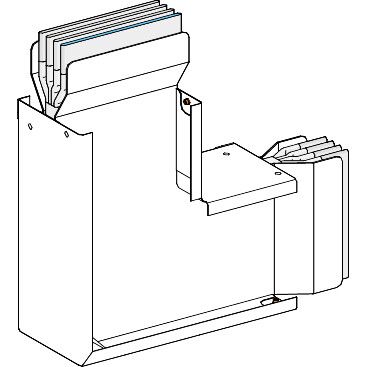

Секция угловая вертикальная Schneider Electric kta1600lc5a предназначена для изменения направления шинопровода на 90 градусов в вертикальной плоскости, обеспечивая надёжное соединение между горизонтальными участками системы распределения электроэнергии. Применяется в промышленных объектах с высокими требованиями к безопасности и защите от внешних воздействий.

Назначение и область применения

Секция угловая вертикальная kta1600lc5a используется для поворота шинопроводной системы на 90° в вертикальном направлении. Это необходимо при переходе от горизонтального трассирования к вертикальному - например, при выводе питания с одного этажа на другой или при обходе препятствий в цехах. Подходит для систем, где требуется передача больших токов без потерь и перегрева.

Технические характеристики

• Номинальный ток: 1600 А - способна безопасно проводить значительную мощность, подходящую для крупных установок
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока
• Количество полюсов: 3 - соответствует трёхфазным системам без нулевого провода (L1, L2, L3)
• Число токопроводящих жил: 4 - включает три фазы и заземляющий проводник (PE), что позволяет использовать её в системах TN-S и TT
• Степень защиты: IP55 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Материал корпуса: алюминий - лёгкий, устойчивый к коррозии, хорошо отводит тепло
• Исполнение: L-образная секция - угол изгиба 90°, оптимизирован для вертикального монтажа
• Цвет: белый - визуально выделяется, легко сочетается с другими элементами шинопровода

Совместимость и монтаж

Секция угловая вертикальная kta1600lc5a совместима с другими компонентами шинопроводных систем Schneider Electric серии MasterPact MTZ и PowerTag, а также с аналогичными изделиями, имеющими одинаковые габариты и тип крепления. Для монтажа требуются стандартные болтовые соединения, предусмотренные в патрубках на обоих концах. Установка выполняется после предварительного выравнивания и закрепления смежных прямых участков. Каждый конец имеет посадочные поверхности с точными размерами - важно соблюдать параллельность осей при стыковке, чтобы избежать механического напряжения на контактах.

Безопасность и стандарты

Секция соответствует требованиям IEC 61439-1/2 и ГОСТ Р МЭК 61439-1-2018 для низковольтных распределительных устройств. Конструкция исключает самопроизвольное расцепление, обеспечивает надёжный контакт даже при длительной нагрузке 1600 А. Защита IP55 снижает риск поражения током и выхода из строя в условиях запылённых и влажных помещений.

Преимущества

• Высокая пропускная способность - поддерживает постоянную нагрузку 1600 А без перегрева благодаря алюминиевому корпусу и продуманной тепловой модели
• Устойчивость к окружающей среде - IP55 позволяет применять в цехах, на открытых площадках, в помещениях с повышенной влажностью
• Лёгкость и прочность - алюминиевый корпус снижает вес всей системы, упрощает транспортировку и монтаж
• Готовое решение - не требует доработки, сразу готова к установке в существующую шинопроводную линию

Ограничения применения

• Не предназначен для горизонтальных поворотов - для них используются другие типы секций (например, L-образные горизонтальные)
• Не рекомендуется к использованию в местах с постоянным погружением в воду - IP55 не обеспечивает герметичность при погружении
• Работает только в трёхфазных системах с заземлением; не подходит для однофазных или двухфазных цепей без PE
• Требует точного выравнивания при стыковке - допуск на смещение минимальный, иначе возможны повреждения контактов

Примеры использования

• Переход энергоснабжения с уровня пола на уровень оборудования на втором ярусе в сборочном цехе
• Подключение силового щита на этаже выше через вертикальный шинопровод в многоэтажном производственном здании
• Обход трубопроводов и конструктивных балок в автоматизированных линиях, где нельзя изменить маршрут горизонтальной части
• Системы питания для конвейеров, прессов и сварочных станков с высокой потребляемой мощностью

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров с соседними прямыми секциями - особенно важен шаг крепёжных отверстий
• При установке используйте усилие затяжки, указанное в руководстве Schneider Electric - переусилие может деформировать контакты
• Убедитесь, что заземляющий проводник (PE) надёжно соединён на всех участках - это критично для безопасности
• Для обслуживания оставьте доступ к болтовым соединениям - они должны быть легко доступны для периодической проверки состояния контактов
• Если система работает в условиях частых температурных перепадов, учтите термическое расширение металла - не перетягивайте крепления слишком сильно
