СЕКЦИЯ УГЛОВАЯ ГОРИЗОНТАЛЬНАЯ N2 | KTA1600LP5A2 Schneider Electric APC

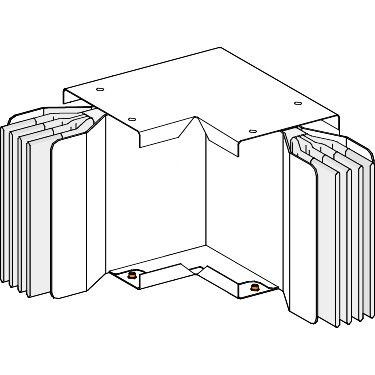

Секция угловая горизонтальная №2 от Schneider Electric (артикул kta1600lp5a2) - это L-образный соединитель для шинопровода, предназначенный для изменения направления токопроводящей трассы под прямым углом. Применяется в системах распределения энергии на промышленных объектах, где требуется компактный поворот с сохранением высокой нагрузочной способности.

Назначение и область применения

Секция угловая горизонтальная №2 используется для перехода между двумя прямыми участками шинопровода под углом 90 градусов в горизонтальной плоскости. Подходит для систем, требующих передачи больших токов - например, на заводах, в цехах с мощным оборудованием, на конвейерных линиях, в распределительных пунктах.

Технические характеристики

• Количество полюсов: 3 - обеспечивает питание трех фаз без нулевого провода;
• Число токопроводящих жил: 4 - включает три фазы и один заземляющий контакт;
• Номинальный ток: 1600 А - способна выдерживать постоянную нагрузку до этого значения;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока;
• Степень защиты: IP55 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды из любого направления;
• Материал корпуса: алюминий - легкий, коррозионностойкий, хорошо отводит тепло;
• Исполнение: L-образная секция - угол изгиба 90°, ориентирована на горизонтальное изменение направления;
• Цвет: 9001 RAL - светло-серый, соответствует стандартной цветовой гамме промышленного оборудования.

Совместимость и монтаж

Секция угловая горизонтальная №2 совместима с другими элементами шинопроводных систем Schneider Electric серии, поддерживающими ток 1600 А и степень защиты IP55. Для установки требуется предварительно смонтированные прямые участки шинопровода с подходящими фланцами. Монтаж выполняется болтовым соединением - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Убедитесь, что посадочные поверхности чистые и не деформированы. Диаметр отверстий и расположение крепежа соответствуют стандартному шагу для данной серии.

Безопасность и стандарты

Секция угловая горизонтальная №2 соответствует требованиям международных норм IEC 61439 для распределительных устройств низкого напряжения. Конструкция исключает случайное прикосновение к токоведущим частям благодаря защищённому корпусу и надежной изоляции. Наличие заземляющего контакта гарантирует безопасность при обслуживании.

Преимущества

• Высокая пропускная способность - подходит для крупных потребителей электроэнергии;
• Устойчивость к внешним воздействиям - IP55 позволяет использовать в помещениях с повышенной запыленностью или влажностью;
• Легкий вес алюминиевого корпуса упрощает транспортировку и установку;
• Стандартное исполнение обеспечивает взаимозаменяемость с другими элементами системы Schneider Electric.

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости;
• Не рекомендуется для использования вне помещений без дополнительной защиты от осадков и прямого солнечного излучения;
• Не подходит для систем с номинальным током выше 1600 А - перегрузка вызывает перегрев и выход из строя;
• Требует точного выравнивания при соединении - допуски на смещение минимальны, иначе возникают механические напряжения.

Примеры использования

• Переход между двумя параллельными линиями питания на сборочном конвейере;
• Обход препятствий (колонн, трубопроводов) в производственном цехе;
• Распределение энергии от главного шинопровода к группе станков, расположенных под прямым углом;
• Подключение силового щита к основной трассе в условиях ограниченного пространства.

Практические советы

• Перед монтажом проверьте соответствие артикула kta1600lp5a2 другим элементам системы - все части должны быть одной серии и класса защиты;
• При использовании в среде с высокой влажностью регулярно контролируйте состояние уплотнений и крепежа;
• Не используйте эту секцию как опору для других элементов - она не рассчитана на механическую нагрузку сверх массы самого устройства;
• При замене старых секций убедитесь, что новый вариант имеет те же параметры тока и степени защиты - даже небольшое снижение может привести к аварии.
